Transistor Interruptor PWM

S/ 6.00 6.0 PEN S/ 6.00

S/ 6.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: TOP224YN

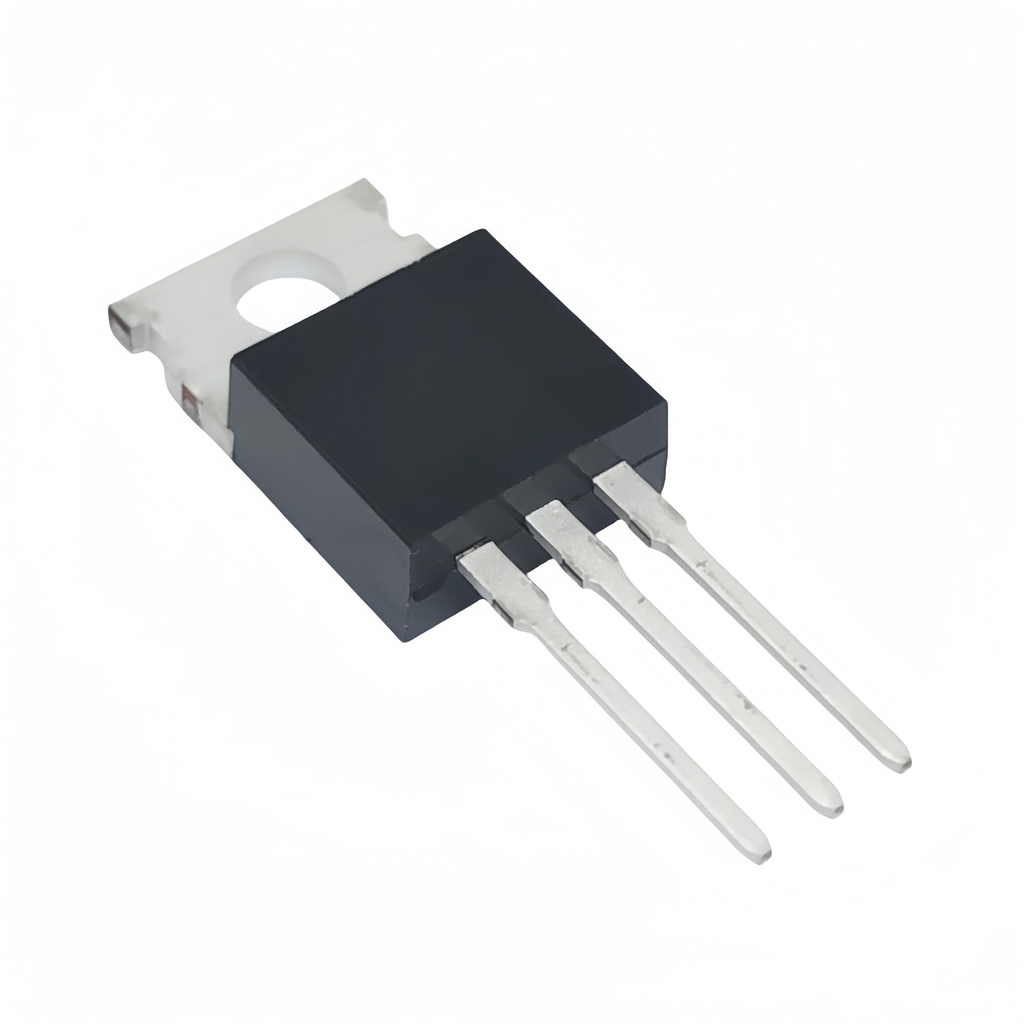

Controlador TOP224YN – Fuente Conmutada Integrada

El TOP224YN pertenece a la serie TOPSwitch-II de controladores PWM con MOSFET de potencia incorporado. Está diseñado para fuentes conmutadas de hasta 100 W con excelente eficiencia energética. Combina regulación automática, protección térmica y limitación de corriente, reduciendo el número de componentes externos. Ideal para fuentes de alimentación compactas, cargadores de alta eficiencia, adaptadores industriales y equipos electrónicos de consumo. Su arquitectura simplifica el diseño y mejora la confiabilidad del sistema.

Especificaciones Técnicas

Tipo de dispositivo	Controlador PWM integrado con MOSFET
Familia	TOPSwitch-II
Tensión de entrada	85 – 265 VCA
Tensión de salida	Variable según diseño
Potencia de salida	Hasta 100 W
Frecuencia de conmutación	100 kHz típica
Eficiencia	Hasta 87 %
Encapsulado	TO-220
Protección interna	Sobrecorriente, sobrecalentamiento, sobretensión
Temperatura de operación	0 °C a +125 °C
Tensión de drenador	700 V
Resistencia de encendido	4.0 Ω típica
Aplicaciones principales	Fuentes conmutadas, cargadores y adaptadores industriales

Usos Comunes del TOP224YN

• Fuentes conmutadas: Ideal para diseños compactos y de bajo consumo energético.
• Adaptadores electrónicos: Empleado en cargadores universales y fuentes industriales.
• Equipos de consumo: Integrado en televisores, routers y fuentes auxiliares.
• Electrónica educativa: Perfecto para prácticas sobre topologías conmutadas PWM.
• Aplicaciones industriales: Usado en fuentes de control y módulos de potencia.
• Control de energía: Implementado en convertidores de potencia y cargadores rápidos.

Consultar ficha técnica (Datasheet)

Descargue la hoja de datos del TOP224YN para consultar parámetros eléctricos, esquemas de conexión y recomendaciones de diseño.

Descargue su Datasheet (PDF)
