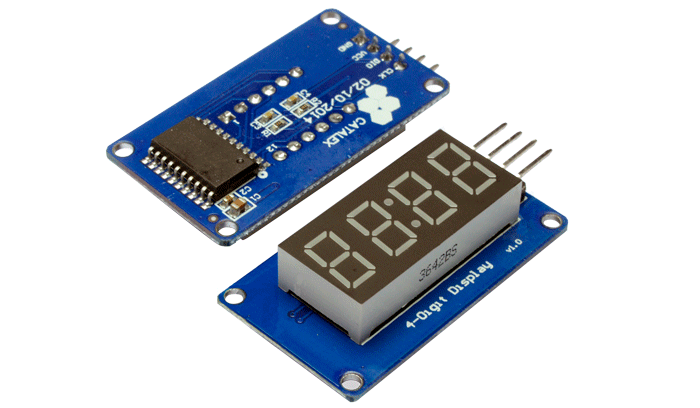

Display TM1637 de cuatro dígitos
Indicador LED de siete segmentos con interfaz de dos hilos
El TM1637-4LED integra cuatro dígitos de siete segmentos y un controlador TM1637 que reduce la conexión a dos señales, CLK y DIO. Permite ajustar brillo, encender puntos o separador y mostrar números sin multiplexación continua desde el microcontrolador. Es ideal para relojes, contadores, temporizadores y mediciones. Arduino posee bibliotecas directas; Raspberry Pi puede controlarlo mediante GPIO, aunque su protocolo no es I²C estándar.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Controlador | TM1637 |
| Dígitos | 4 de siete segmentos |
| Interfaz | CLK y DIO, protocolo propietario |
| Alimentación habitual | 5 V |
| Brillo | 8 niveles |
| Teclas | TM1637 soporta escaneo, no siempre expuesto |
| Compatibilidad | Arduino y Raspberry Pi por GPIO |
| Características adicionales | Valor |
|---|---|
| Corriente de segmentos | Gestionada por controlador |
| Separador | Dos puntos según display |
| Caracteres | Números y patrones limitados |
| Multiplexación | Interna |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo cuenta de 0000 a 9999 con ceros iniciales, regula brillo y luego muestra guiones mediante segmentos personalizados.
#include <TM1637Display.h>
const byte CLK=2,DIO=3;TM1637Display display(CLK,DIO);
void setup(){display.setBrightness(5,true);display.clear();}
void loop(){for(int n=0;n<=9999;n++){display.showNumberDec(n,true);delay(20);}uint8_t guion[]={0x40,0x40,0x40,0x40};display.setSegments(guion);delay(500);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el TM1637-4LED requiere 5 V habitual. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es protocolo serial propietario mediante CLK y DIO. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con MAX7219?
Frente a MAX7219, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con un LCD 16×2?
Comparado con un LCD 16×2, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Es compatible con el bus I²C?
No; aunque utiliza reloj y datos, su temporización, comandos y confirmaciones son propios del TM1637 y requieren biblioteca específica durante.
9. ¿Puede mostrar letras?
Solo aproximaciones formadas con siete segmentos; letras complejas, minúsculas y gráficos requieren matriz LED, LCD u OLED con más segmentos.
10. ¿Por qué algunos módulos muestran dos puntos?
La conexión del segmento central depende del modelo físico; bibliotecas permiten activarlo con máscaras, pero no todas las placas lo cablean igual.
