Optoaislador Salida Fototransistor
Referencia Interna:
TLP621

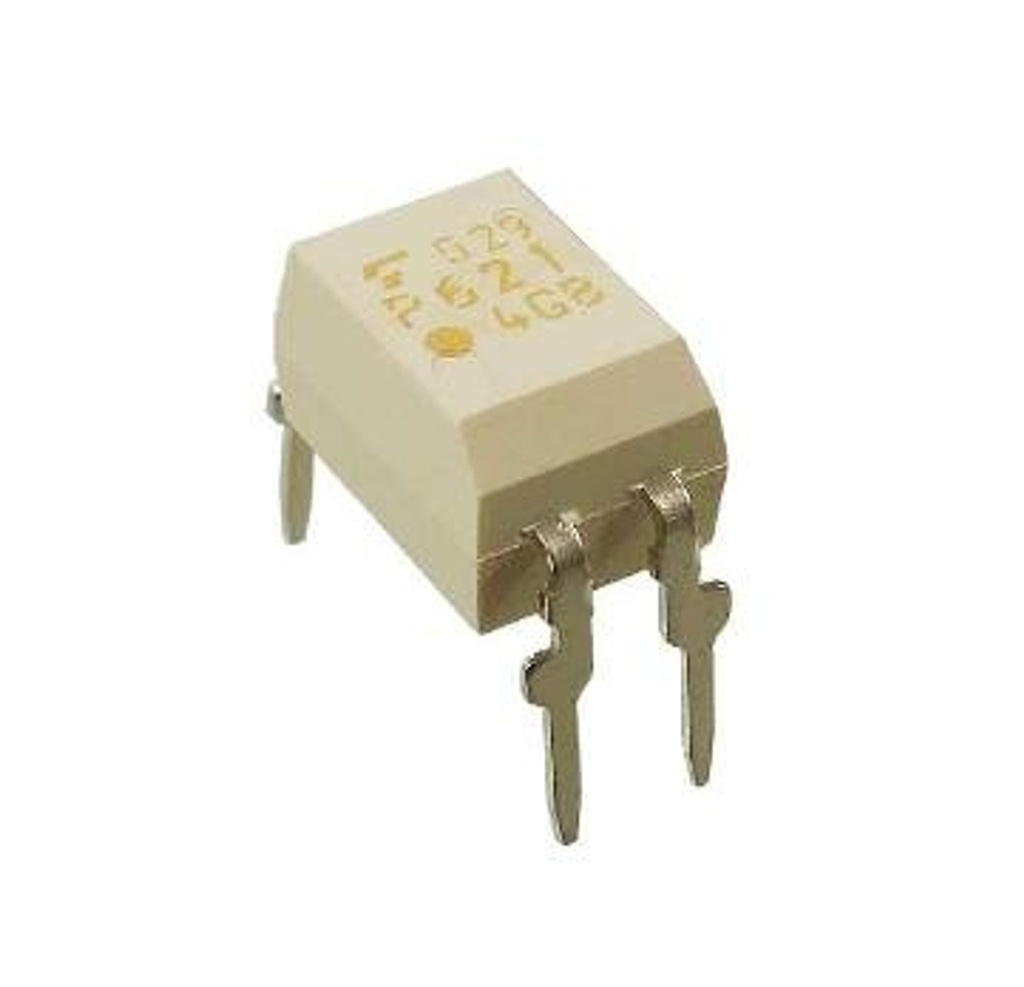

Optoacoplador Fototransistor de Alta Aislamiento - TLP621
El TLP621 es un optoacoplador de alta fiabilidad que combina un LED infrarrojo emisor y un fototransistor de silicio receptor, encapsulados en un módulo DIP-4. Proporciona un excelente aislamiento galvánico entre los circuitos de entrada y salida, soportando tensiones de hasta 5000V RMS. Su diseño compacto y rendimiento estable lo hacen ideal para aplicaciones de control de potencia, interfaces entre microcontroladores y sistemas de alta tensión, así como en protección y conmutación electrónica. Garantiza transmisión precisa y segura de señales digitales y analógicas bajo condiciones exigentes.
Especificaciones Técnicas
| Tipo de dispositivo | Optoacoplador con fototransistor |
|---|---|
| Encapsulado | DIP-4 estándar |
| Tensión de aislamiento | 5000 VRMS |
| Corriente directa del LED | 50 mA máx. |
| Corriente inversa del LED | 10 µA máx. |
| Tensión colector-emisor | 70 V máx. |
| Corriente de colector | 50 mA máx. |
| CTR (Transferencia de corriente) | 50% a 600% (dependiendo del modelo) |
| Frecuencia de respuesta | hasta 80 kHz |
| Temperatura de operación | -55 °C a +110 °C |
| Tiempo de encendido/apagado | 3 µs típico / 2 µs típico |
| Aplicaciones principales | Aislamiento, control y conmutación digital |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del TLP621 con características eléctricas completas, curvas de respuesta y diagramas de conexión.
Descargue su Datasheet (PDF)
