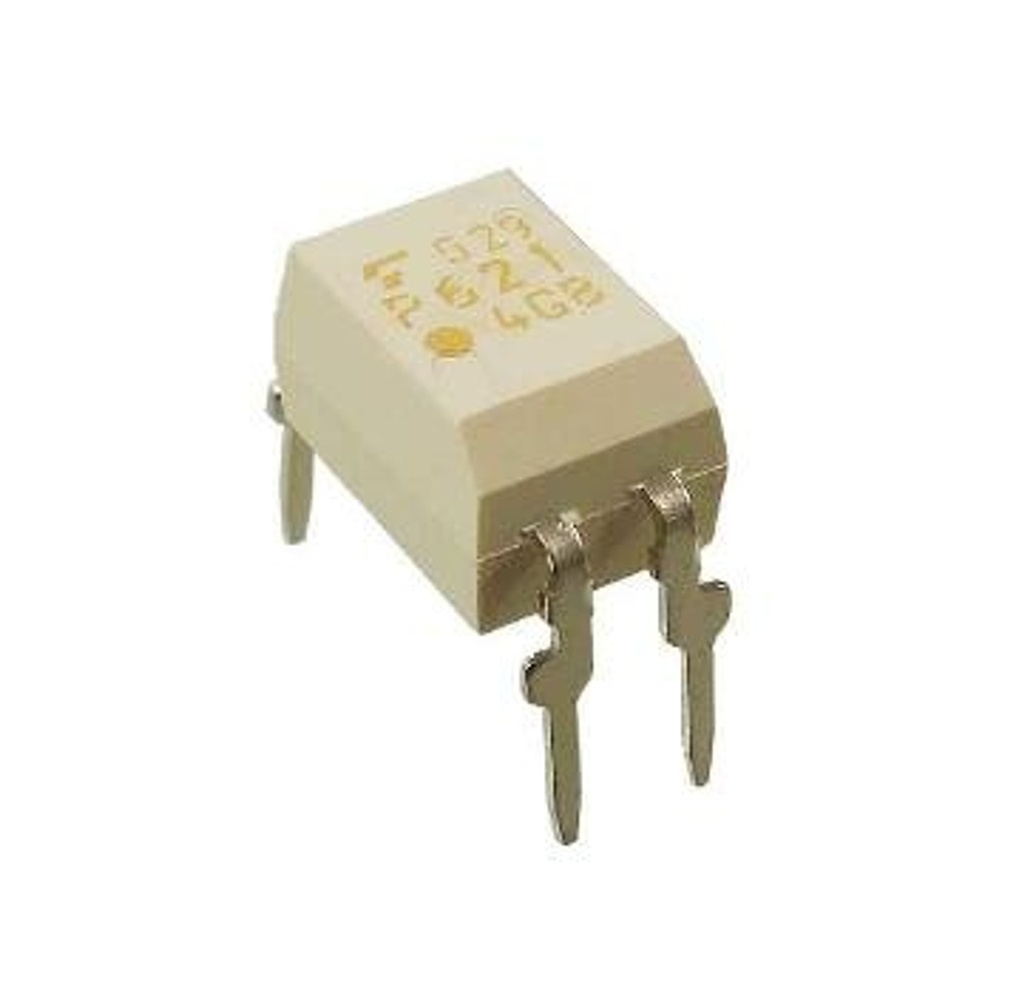

- Optoaislador Salida Fototransistor [TLP621] Optoaislador Salida Fototransistor
Optoaislador Salida Fototransistor
[TLP621] Optoaislador Salida Fototransistor
https://electrofranko.com/shop/tlp621-optoaislador-salida-fototransistor-1249 https://electrofranko.com/web/image/product.template/1249/image_1920?unique=9513337
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TLP621
TLP621 Optoacoplador por Fototransistor de Silicio
Aislador de acoplamiento óptico monolítico para la protección de líneas lógicas y aislamiento galvánico de ruido
El TLP621 es un optoacoplador de señal analógica y digital que incorpora un diodo emisor de luz infrarroja de arseniuro de galio acoplado ópticamente a un fototransistor de silicio. Su arquitectura robusta proporciona un aislamiento galvánico excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y bucles de tierra destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en controladores lógicos programables, fuentes e interfaces.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Optoacoplador con Salida a Fototransistor BJT |
| Voltaje de aislamiento (BVs) | 5000 Vrms (Límite mínimo de rigidez dieléctrica) |
| Voltaje Colector-Emisor (VCEO) | 55V (Máximo absoluto en corte continuo) |
| Voltaje Emisor-Colector (VECO) | 7V (Límite de ruptura inverso de salida) |
| Corriente de colector de salida (IC) | 50 mA (Flujo máximo continuo modulado) |
| Corriente de colector pico (ICp) | 100 mA (Flujo transitorio máximo pulsado) |
| Corriente directa del LED (IF) | 60 mA (Límite continuo absoluto de entrada) |
| Relación de transferencia (CTR) | 50% a 600% (Rango clasificado según la variante) |
| Voltaje de saturación (VCE sat) | 0.4V (Máximo a IF = 8.0mA, IC = 2.4mA) |
| Disipación de potencia total (PD) | 250 mW (Suma combinada de LED y fototransistor) |
| Encapsulado estándar | DIP-4 (Plástico compacto de inserción de 4 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con punto indicador abajo) |
|---|---|---|---|
| Pin 1 | Ánodo (A) | Terminal positivo de entrada del LED infrarrojo | Inferior Izquierda |
| Pin 2 | Cátodo (K) | Terminal negativo de retorno del LED infrarrojo | Superior Izquierda |
| Pin 3 | Emisor (E) | Terminal de salida del fototransistor / Conexión a masa | Superior Derecha |
| Pin 4 | Colector (C) | Terminal de entrada del fototransistor / Conexión a carga | Inferior Derecha |
Ventajas del TLP621
Aislamiento Galvánico Superior (5kV): Ofrece una barrera dieléctrica robusta, impidiendo de forma física que cortocircuitos del circuito de potencia afecten la electrónica de control.
Inmunidad Elevada contra Ruidos: Su acoplamiento por luz neutraliza interferencias electromagnéticas externas y elimina bucles de tierra parásitos comunes en cableado largo.
Relación CTR Altamente Lineal: Su amplio rango de transferencia de corriente permite la transmisión fidedigna tanto de datos de conmutación como de señales analógicas.
Encapsulado DIP-4 Optimizado: Reduce drásticamente el espacio necesario en placa en comparación con optoacopladores antiguos de seis pines, manteniendo una holgura segura.
