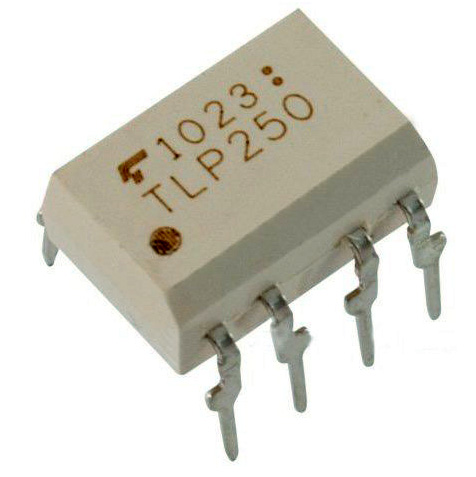

TLP250 Optoacoplador TLP250 Driver de Mosfets e IGBTs
Referencia Interna:
TLP250
Driver Optoacoplador para MOSFET e IGBT - TLP250
El TLP250 es un optoacoplador diseñado específicamente para accionar transistores de potencia como MOSFET e IGBT, proporcionando aislamiento galvánico entre la señal de control y la etapa de potencia. Incorpora un LED infrarrojo emisor y un circuito integrado de salida con ganancia óptima para conmutación rápida. Puede manejar corrientes de salida de hasta ±1,5A, ideal para controladores de motores, fuentes conmutadas y sistemas de inversores. Su excelente inmunidad al ruido y alta velocidad de respuesta garantizan un funcionamiento confiable en entornos industriales exigentes y sistemas de control precisos.
Especificaciones Técnicas
| Tipo de dispositivo | Driver Optoacoplador para IGBT/MOSFET |
|---|---|
| Encapsulado | DIP-8 estándar |
| Tensión de aislamiento | 2500 VRMS mínimo |
| Tensión de entrada (LED) | 1.5 V típico |
| Corriente de entrada (LED) | 10 mA típica |
| Corriente de salida | ±1.5 A máx. |
| Tensión de salida | Hasta 30 V |
| Tiempo de encendido/apagado | ≈ 0.5 µs / 0.5 µs |
| Velocidad de conmutación | Alta, ideal para conmutación PWM |
| Inmunidad al ruido (CMR) | ≥ 10 kV/µs |
| Temperatura de operación | -40 °C a +100 °C |
| Aplicaciones principales | Drivers, inversores, control de motores |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del TLP250 con especificaciones eléctricas completas y diagramas de aplicación.
Descargue su Datasheet (PDF)
