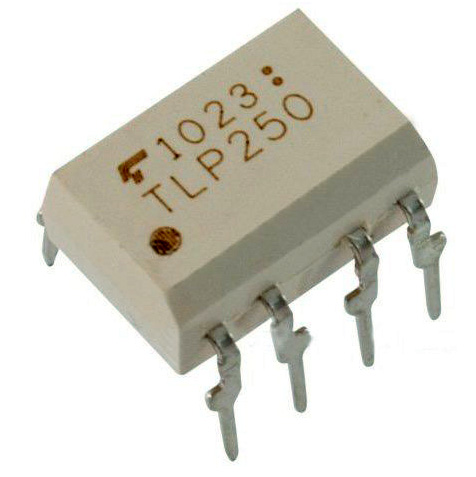

TLP250 — Optoacoplador driver de compuerta
TLP250: optoacoplador driver de compuerta que proporciona aislamiento óptico entre la señal de control y la etapa de potencia. Está orientado al accionamiento de compuertas de IGBT y MOSFET en convertidores e inversores.
TLP250: optoacoplador driver de compuerta que proporciona aislamiento óptico entre la señal de control y la etapa de potencia. Está orientado al accionamiento de compuertas de IGBT y MOSFET en convertidores e inversores.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | TLP250 |
| Tipo | Optoacoplador driver de compuerta |
| Tensión / alimentación | 10–35 V salida |
| Corriente nominal | ≈1,5 A pico |
| Control / Gate | 5 V LED entrada |
| Encapsulado | DIP-8 |
| Temperatura | −40 a 85 °C |
| Aplicación principal | Aislamiento y excitación de compuertas IGBT/MOSFET |
| Características adicionales | Valor |
|---|---|
| Tipo | Driver de compuerta aislado ópticamente |
| Entrada | LED infrarrojo |
| Alimentación salida | 10 a 35 V |
| Corriente pico salida | ≈1,5 A |
| Canales | 1 |
| Aislamiento | Óptico |
| Encapsulado | DIP-8 |
| Aplicación | IGBT / MOSFET |
| Temperatura | −40 a 85 °C |
Usos Comunes
Control de potencia: Permite implementar etapas de aislamiento y excitación de compuertas igbt/mosfet, siempre respetando tensión, corriente, disipación y condiciones de conmutación del componente.
Reparación electrónica: Es útil para reemplazar componentes de potencia o control en equipos electrónicos cuando coinciden la referencia, el pinout, el encapsulado y los parámetros eléctricos.
Fuentes e inversores: Puede integrarse en fuentes conmutadas, inversores, convertidores y controladores de potencia cuando sus parámetros de tensión, corriente y velocidad resultan adecuados.
Prototipos y proyectos: Resulta práctico para desarrollar y probar etapas de potencia, automatización y control antes de incorporarlas a un equipo electrónico definitivo.
Consulta el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout debe coincidir con el encapsulado de la referencia adquirida.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el producto.
1. ¿Qué es y para qué sirve el TLP250?
El TLP250 es un optoacoplador driver de compuerta. Su función principal está orientada a aislamiento y excitación de compuertas igbt/mosfet. Para utilizarlo correctamente deben respetarse sus límites de tensión, corriente, temperatura, control y montaje, además de las condiciones de disipación cuando trabaja con potencia.
2. ¿Qué tensión soporta o necesita?
La tensión indicada en la ficha corresponde al valor de trabajo principal del dispositivo. No debe interpretarse como una tensión universal para cualquier circuito: en una aplicación real también deben considerarse transitorios, margen de seguridad, temperatura y la forma en que se realiza la conmutación.
3. ¿Necesita disipador de calor?
Cuando el dispositivo conduce corriente elevada, las pérdidas internas pueden generar suficiente calor para superar la temperatura permitida. En esas condiciones se requiere disipador, buena transferencia térmica y ventilación adecuada. La necesidad exacta depende de corriente, frecuencia, ciclo de trabajo y temperatura ambiente.
4. ¿Puedo reemplazarlo por otro componente similar?
Solo después de comparar tensión máxima, corriente, parámetros de control, velocidad de conmutación, encapsulado y pinout. Un componente con mayor corriente nominal no necesariamente es un reemplazo directo, porque puede tener una compuerta menos sensible o características dinámicas diferentes.
5. ¿Cómo identifico sus terminales?
La identificación depende del encapsulado. En transistores de potencia suelen aparecer Gate, Collector y Emitter o Gate, Drain y Source; en SCR se utilizan Gate, Anode y Cathode. Conviene verificar siempre el dibujo de pines de la referencia exacta antes de soldar.
6. ¿Puede utilizarse en una fuente switching?
Sí, varios componentes de esta lista están diseñados precisamente para conmutación de potencia. La selección depende de frecuencia, tensión del bus, corriente, pérdidas, recuperación del diodo y estrategia de control. Un diseño correcto también requiere protección contra sobretensiones y adecuada gestión térmica.
7. ¿Qué importancia tiene la corriente de Gate?
La corriente o tensión necesaria para controlar la compuerta determina cómo debe diseñarse el circuito de disparo. En IGBT y MOSFET, una excitación adecuada permite reducir pérdidas de conmutación; en SCR, la corriente de Gate determina el disparo y debe mantenerse dentro de especificación.
8. ¿Qué protecciones debería considerar?
En circuitos de potencia pueden ser necesarias redes snubber, diodos, varistores, resistencias de Gate, protección contra sobretensión y limitación de corriente. La selección depende de la carga y de la topología. Estas protecciones ayudan a controlar transitorios y aumentar la confiabilidad del equipo.
9. ¿Sirve para reparación electrónica?
Sí. Es especialmente útil cuando se identifica una referencia dañada y se necesita reemplazarla manteniendo la función original. Antes de instalarla conviene comprobar causa de la avería, componentes asociados, cortocircuitos y condiciones de trabajo para evitar que el reemplazo vuelva a fallar.
10. ¿Qué debo revisar antes de comprarlo?
Compara la referencia completa, tensión máxima, corriente, parámetros de disparo o compuerta, velocidad, encapsulado y pinout. En dispositivos de potencia también revisa disipación y temperatura. Estos datos permiten elegir una unidad compatible y evitar reemplazos que físicamente encajen pero eléctricamente no sean equivalentes.
