TLC272CP

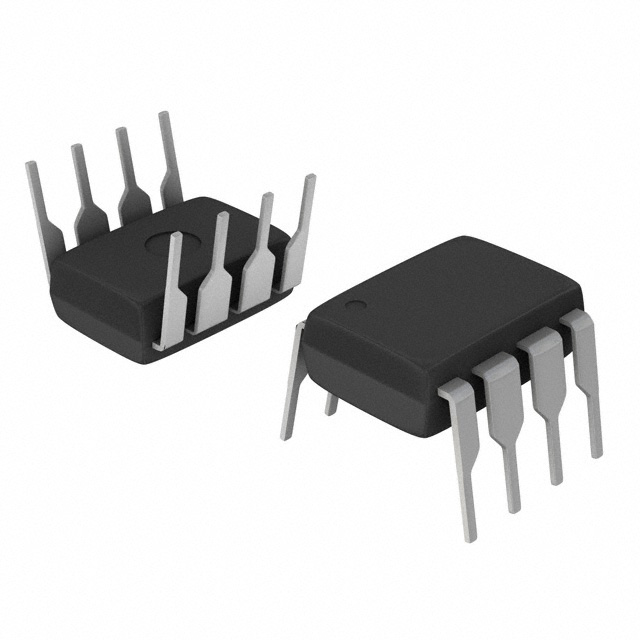

TLC272CP Amplificador Operacional Dual de Precisión LinCMOS
Circuito integrado lineal monolítico con dos canales independientes diseñado para instrumentación analógica de bajo consumo
El TLC272CP es un amplificador operacional dual que combina un excelente voltaje de offset con la avanzada tecnología LinCMOS de Texas Instruments. Su arquitectura interna con transistores de compuerta aislada proporciona una impedancia de entrada extremadamente elevada, previniendo distorsiones por carga analógica. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas portátiles, filtros activos y acondicionadores de señal basados en microcontroladores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | 3V a 16V (Operación simple o dual de ±1.5V a ±8V) |
| Voltaje de offset de entrada (Vio) | 10 mV (Límite máximo absoluto medido a TA = 25°C) |
| Corriente de sesgo de entrada (Iib) | 0.6 pA típico / 100 pA máximo (Ultra baja por compuerta CMOS) |
| Impedancia de entrada típica | 10^12 Ω (Evita de forma física pérdidas de señal) |
| Ancho de banda unitario (B1) | 1.7 MHz (Excelente respuesta en frecuencias de instrumentación) |
| Velocidad de respuesta (Slew Rate) | 3.6 V/µs (Rápida conmutación para transitorios analógicos) |
| Corriente de suministro total | 1.9 mA típico / 3.2 mA máximo (Para ambos canales activos) |
| Rango de voltaje común de entrada | Incluye carril negativo / Masa física (-0.2V a VDD-1.5V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Plástico compacto de inserción de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida lineal del Amplificador Operacional 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada analógica inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada analógica no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | GND / VDD- | Terminal de retorno de tierra o alimentación negativa | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada analógica no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada analógica inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida lineal del Amplificador Operacional 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | VDD+ | Terminal de alimentación de voltaje positivo continuo | Fila Superior - Extremo Izquierdo |
Ventajas del TLC272CP
Estabilidad de Precisión LinCMOS: Su proceso de fabricación avanzado reduce drásticamente el desplazamiento de los parámetros analógicos frente al paso del tiempo y las fluctuaciones térmicas locales.
Fugas de Entrada a Escala de Picoamperios: Con corrientes de sesgo de entrada en rangos de sub-picoamperios, resulta el componente perfecto para interactuar con sensores transductores de impedancia crítica.
Dos Bloques Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
Rango de Modo Común Hasta el Carril Negativo: Su etapa de entrada maneja con solvencia señales analógicas que descienden hasta cero voltios, ideal para sistemas basados en alimentación simple.
