- Amplificador Operacional [TLC271CP ] Amplificador Operacional
Amplificador Operacional

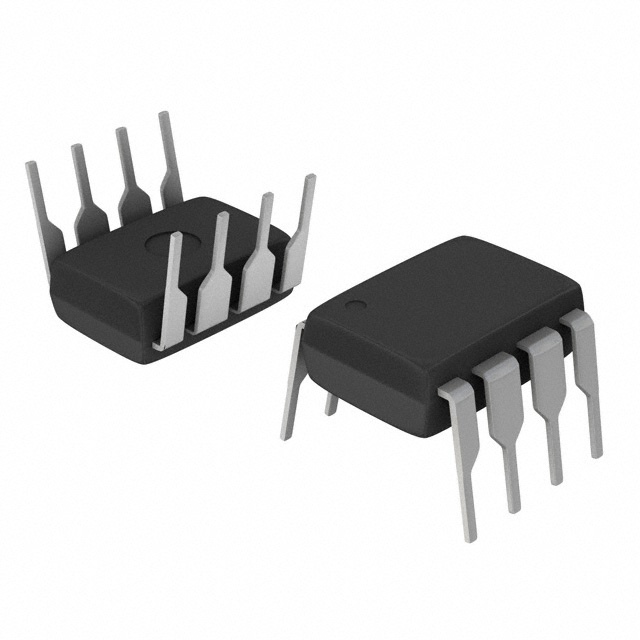

[TLC271CP ] Amplificador Operacional
https://electrofranko.com/shop/tlc271cp-amplificador-operacional-1246 https://electrofranko.com/web/image/product.template/1246/image_1920?unique=573f256
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TLC271CP
TLC271CP Amplificador Operacional Programable LinCMOS
Circuito integrado lineal monolítico con consumo de corriente y velocidad configurables para instrumentación de baja potencia
El TLC271CP es un amplificador operacional de alto rendimiento que incorpora la tecnología LinCMOS patentada, ofreciendo una impedancia de entrada extremadamente elevada. Su arquitectura única incluye un pin de programación de polarización selectiva, permitiendo al usuario equilibrar el consumo de energía contra el ancho de banda operativo. Su encapsulado clásico asegura un acoplamiento idóneo en instrumentación portátil, filtros activos de precisión y sensores analógicos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Único Programable |
| Voltaje de alimentación (VDD) | 3V a 16V (Operación simple o dual de ±1.5V a ±8V) |
| Voltaje de offset de entrada (VIO) | 10 mV (Máximo absoluto a temperatura de 25°C) |
| Corriente de sesgo de entrada (IIB) | 1.0 pA (Ultra baja corriente típica basada en compuertas CMOS) |
| Impedancia de entrada típica | 10^12 Ω (Evita de forma física la carga de señales débiles) |
| Ancho de banda (Modo Alto/Bajo) | 1.7 MHz (High Bias) / 5.0 kHz (Low Bias) |
| Velocidad de respuesta (Slew Rate) | 3.6 V/µs (High Bias) / 0.003 V/µs (Low Bias) |
| Corriente de suministro (Modo Alto/Bajo) | 675 µA (High Bias) / 11 µA (Low Bias regulado) |
| Rango de voltaje común de entrada | Incluye carril negativo / Masa física (-0.2V a VDD-1.5V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Plástico compacto de inserción de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | OFFSET N1 | Ajuste nulo de voltaje de desfase (Offset) externo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | IN- | Entrada analógica inversora de señal | Fila Inferior - Segundo pin |
| Pin 3 | IN+ | Entrada analógica no inversora de señal | Fila Inferior - Tercer pin |
| Pin 4 | GND / VDD- | Terminal de retorno de tierra o alimentación negativa | Fila Inferior - Extremo Derecho |
| Pin 5 | OFFSET N2 | Ajuste externo secundario para reducción de desfase | Fila Superior - Extremo Derecho |
| Pin 6 | OUTPUT | Terminal de salida de la señal amplificada lineal | Fila Superior - Segundo pin derecho |
| Pin 7 | VDD+ | Terminal de alimentación de voltaje positivo continuo | Fila Superior - Tercer pin derecho |
| Pin 8 | BIAS SELECT | Pin de programación para definir el consumo/velocidad | Fila Superior - Extremo Izquierdo |
Ventajas del TLC271CP
Programación de Modo Flexible (Bias): Ofrece tres modos de funcionamiento (Alto, Medio y Bajo) conectando el pin 8 a VDD-, VDD+ o dejándolo flotante, permitiendo optimizar dinámicamente la disipación térmica.
Tecnología LinCMOS de Ultra Impedancia: Sus transistores internos aíslan físicamente la fuente de entrada, reduciendo las corrientes de fuga a escala de picoamperios y manteniendo intactas las señales de alta impedancia de los transductores.
Diseño Ideal para Dispositivos de Batería: En el modo de baja polarización (Low Bias), el consumo desciende hasta los 11 microamperios, maximizando la autonomía en sistemas de monitorización remota.
Rango de Entrada con Sentido de Masa: El rango de modo común sobrepasa el límite negativo, permitiendo acondicionar señales de entrada analógicas que se encuentren referenciadas directamente a cero voltios.
Aplicaciones Recomendadas
