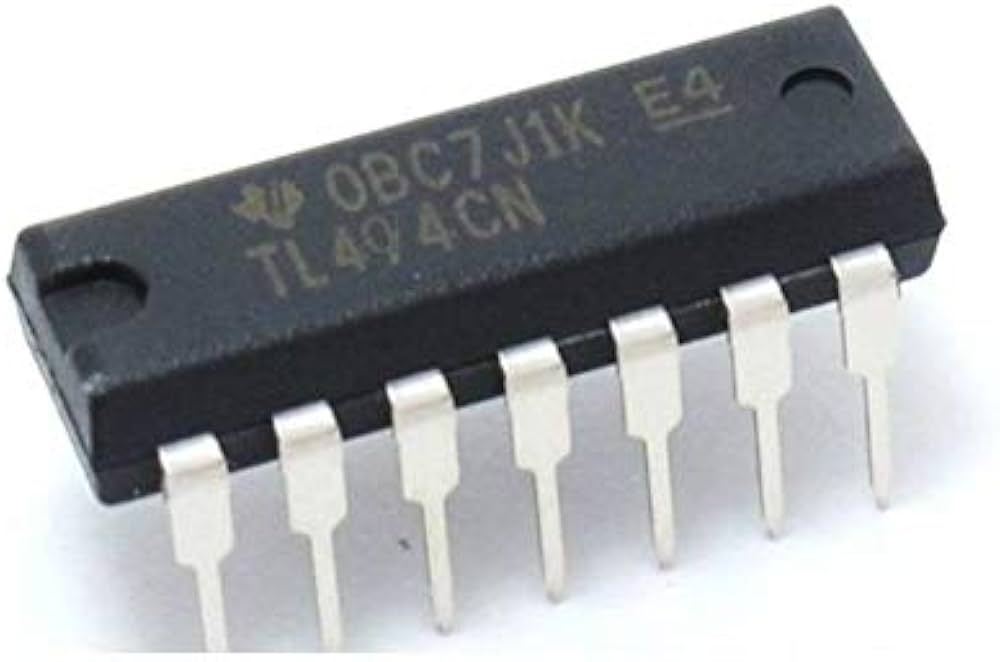

Circuito de Control por Ancho de Pulso PWM Encapsulado DIP-16

S/ 1.50 1.5 PEN S/ 1.50

S/ 1.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: TL494CN

Controlador PWM de Fuente Conmutada - TL494CN

El TL494CN es un controlador PWM (Modulación por Ancho de Pulso) de propósito general ampliamente utilizado en el diseño de fuentes de alimentación conmutadas, inversores y convertidores DC-DC. Integra todas las funciones necesarias para implementar un control de potencia preciso, incluyendo amplificadores de error, oscilador, comparador de control de ciclo de trabajo, referencia de voltaje interna y salida de colector abierto. Gracias a su flexibilidad, bajo costo y alta confiabilidad, el TL494CN es un estándar en aplicaciones industriales, automotrices y electrónicas donde se requiere regulación estable y eficiencia energética.

Especificaciones Técnicas

Tipo de dispositivo	Controlador PWM de propósito general
Encapsulado	DIP-16
Tensión de operación	7 V a 40 V
Frecuencia de oscilación	Hasta 300 kHz (ajustable con RC externo)
Tensión de referencia interna	5 V ±1%
Corriente de salida máxima	200 mA por transistor
Tipo de salida	Colector abierto / emisor común
Número de amplificadores de error	2 internos
Control de ciclo de trabajo	De 0% a 100%
Tensión de compensación de error	±1.5 mV típico
Temperatura de operación	-25 °C a +85 °C
Aplicaciones principales	Fuentes SMPS, inversores, controladores DC-DC

Usos Comunes del TL494CN

• Fuentes de alimentación conmutadas: Control de regulación eficiente y estable para sistemas electrónicos.
• Convertidores DC-DC: Ideal para control de topologías step-up, step-down o flyback.
• Inversores de potencia: Generación de señales PWM precisas para conversión de energía.
• Controladores de carga de batería: Implementación de algoritmos de carga segura y eficiente.
• Fuentes ATX y fuentes industriales: Utilizado en diseños de alta confiabilidad y rendimiento.
• Equipos de control automotriz: Regulación y monitoreo de voltaje en sistemas eléctricos.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del TL494CN con detalles eléctricos, esquemas de aplicación y parámetros de diseño.

Descargue su Datasheet (PDF)
