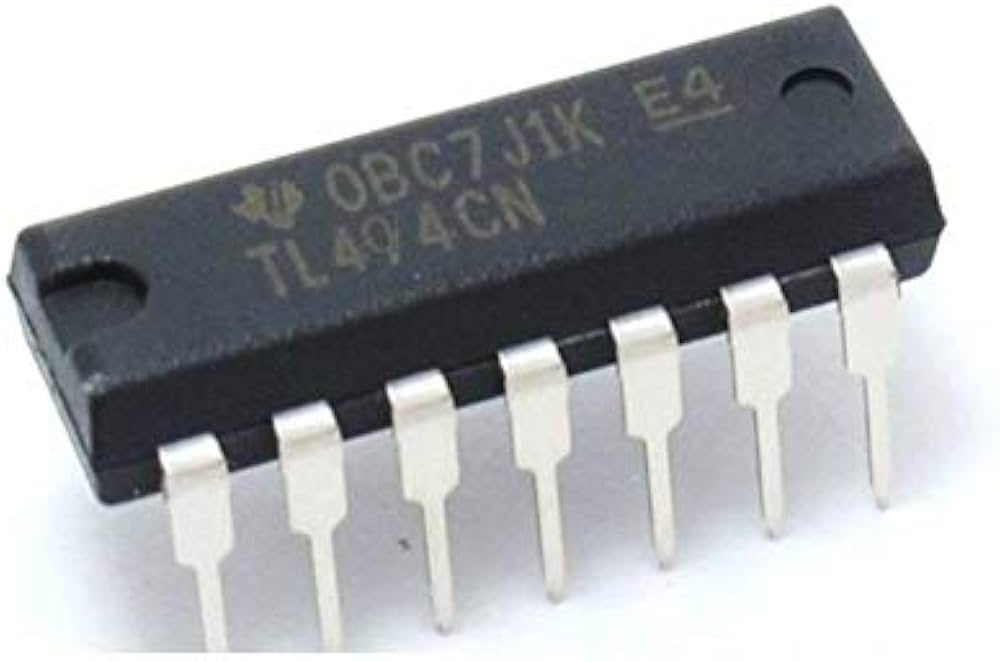

Circuito de Control por Ancho de Pulso PWM Encapsulado DIP-16
[TL494CN] Circuito de Control por Ancho de Pulso PWM Encapsulado DIP-16
https://electrofranko.com/shop/tl494cn-circuito-de-control-por-ancho-de-pulso-pwm-encapsulado-dip-16-3562 https://electrofranko.com/web/image/product.template/3562/image_1920?unique=2c3abbd
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TL494CN
TL494CN Circuito de Control PWM de Propósito General
Circuito integrado modulador por ancho de pulso para el diseño completo de fuentes de alimentación conmutadas
El TL494CN es un circuito integrado de control analógico monolítico que incorpora todas las funciones necesarias para construir la modulación por ancho de pulso (PWM). Su arquitectura robusta incluye dos amplificadores de error internos, un oscilador ajustable, un comparador de tiempo muerto y un circuito de control de salida independiente. Su encapsulado clásico asegura un acoplamiento idóneo en inversores de potencia, fuentes conmutadas y cargadores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de circuito integrado | Controlador PWM Analógico Completo |
| Voltaje de alimentación (VCC) | 7.0V a 40V (Margen amplio de operación continua) |
| Corriente de salida por colector | 200 mA (Para transistores Q1 y Q2 de salida) |
| Voltaje en terminales de colector | 40V (Límite máximo soportado) |
| Frecuencia de oscilación máxima | 300 kHz (Determinada por elementos externos RT y CT) |
| Voltaje de referencia interna (Vref) | 5.0V (Con tolerancia estricta de ±5%) |
| Rango de control de tiempo muerto | 0% a 100% (Ajustable mediante pin DTC) |
| Ganancia de amplificadores de error | 70 dB (Ganancia de voltaje típica en lazo abierto) |
| Disipación de potencia (PD) | 1000 mW (A temperatura ambiente de 25°C) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial comercial estándar) |
| Encapsulado estándar | DIP-16 (Plástico de inserción directa de 16 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca a la izquierda) |
|---|---|---|---|
| Pin 1 | 1IN+ | Entrada No Inversora del Amplificador de Error 1 | Lado Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada Inversora del Amplificador de Error 1 | Lado Inferior - Segundo pin |
| Pin 3 | FEEDBACK | Entrada de Compensación y Retroalimentación de lazo | Lado Inferior - Tercer pin |
| Pin 4 | DTC | Control del Tiempo Muerto (Dead-Time Control) | Lado Inferior - Cuarto pin |
| Pin 5 | CT | Conexión del Condensador para Ajuste del Oscilador | Lado Inferior - Quinto pin |
| Pin 6 | RT | Conexión de la Resistencia para Ajuste del Oscilador | Lado Inferior - Sexto pin |
| Pin 7 | GND | Retorno de Alimentación / Tierra Común del Circuito | Lado Inferior - Séptimo pin |
| Pin 8 | C1 | Colector del Transistor de Salida Interno 1 | Lado Inferior - Extremo Derecho |
| Pin 9 | E1 | Emisor del Transistor de Salida Interno 1 | Lado Superior - Extremo Derecho |
| Pin 10 | E2 | Emisor del Transistor de Salida Interno 2 | Lado Superior - Segundo pin derecho |
| Pin 11 | C2 | Colector del Transistor de Salida Interno 2 | Lado Superior - Tercer pin derecho |
| Pin 12 | VCC | Voltaje de Entrada Positivo de Alimentación Principal | Lado Superior - Cuarto pin derecho |
| Pin 13 | OUTPUT CTRL | Selección de Modo: Single-Ended (GND) o Push-Pull (Vref) | Lado Superior - Quinto pin derecho |
| Pin 14 | REF | Salida Regulada del Voltaje de Referencia Interno (5V) | Lado Superior - Sexto pin derecho |
| Pin 15 | 2IN- | Entrada Inversora del Amplificador de Error 2 | Lado Superior - Séptimo pin derecho |
| Pin 16 | 2IN+ | Entrada No Inversora del Amplificador de Error 2 | Lado Superior - Extremo Izquierdo |
Ventajas del TL494CN
Flexibilidad de Operación Total: Su pin de control de salida (Pin 13) permite alternar el comportamiento del circuito entre conmutación push-pull paralela o unificada single-ended según el diseño.
Protección Activa de Tiempo Muerto: El bloque DTC ajustable previene de forma estricta que las etapas externas de transistores sufran conducción cruzada, neutralizando cortocircuitos.
Amplificadores de Error Duales: Permite supervisar simultáneamente lazos críticos de regulación de voltaje y límites de sobrecorriente sin necesidad de integrados externos analógicos periféricos.
Referencia de Precisión Incorporada: Su fuente lineal regulada de 5V asiste de forma impecable el sesgo operativo y la calibración del comparador ante derivas de temperatura.
