TL431A

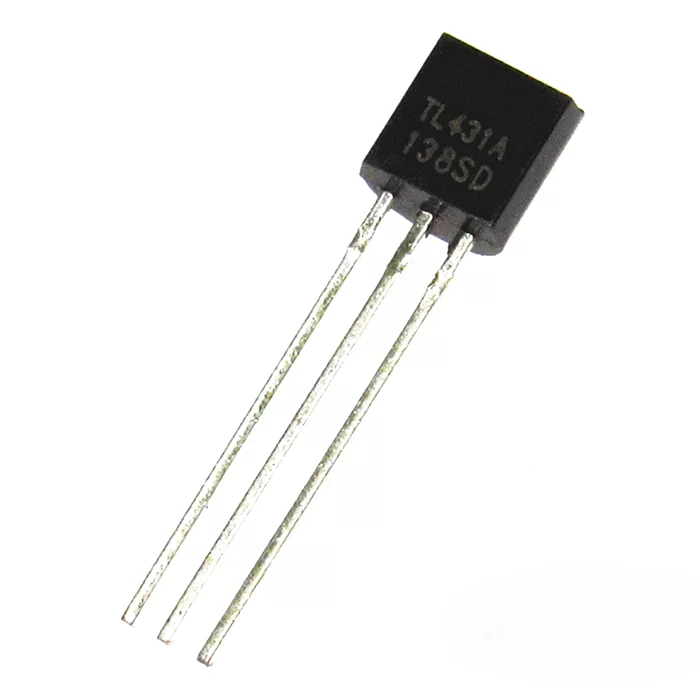

TL431 Regulador de Voltaje de Precisión Ajustable
Circuito integrado de referencia de tensión programable de tres terminales con alta estabilidad térmica industrial
El TL431 es un circuito integrado monolítico que opera como un diodo zener programable de precisión, diseñado para la regulación de voltaje lineal y conmutada. Su arquitectura interna combina una referencia de banda prohibida estable con un amplificador de error operativo, permitiendo ajustar el umbral mediante dos resistencias externas. Su encapsulado clásico compacto asegura un acoplamiento idóneo en fuentes de alimentación, cargadores e interfaces analógicas.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Referencia de Voltaje Shunt Ajustable |
| Voltaje de salida programable (Vout) | 2.495V a 36V (Ajustable mediante resistencias) |
| Voltaje de referencia interno (Vref) | 2.495V (Tolerancia típica del ±1% al ±2%) |
| Corriente de cátodo continua (IK) | 1.0 mA a 100 mA (Rango de operación lineal) |
| Corriente de entrada de referencia (Iref) | 1.5 µA a 4.0 µA (Corriente de sesgo del pin) |
| Impedancia dinámica típica (ZKA) | 0.22 Ω (Excelente respuesta de regulación) |
| Desviación del voltaje de referencia | 5.0 mV a 17 mV (Estabilidad en todo el rango térmico) |
| Voltaje inverso máximo admisible | -0.3V a -36V (Protección contra inversión de polaridad) |
| Disipación de potencia (PD) | 770 mW (A temperatura ambiente continua de 25°C) |
| Rango térmico de operación | -40°C a 85°C (Grado industrial de alta estabilidad) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior con pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Referencia (Ref) | Entrada de control del divisor resistivo externo | Izquierda |
| Pin 2 | Ánodo (A) | Terminal de retorno común / Tierra (GND) | Centro |
| Pin 3 | Cátodo (K) | Terminal de salida regulada y alimentación Shunt | Derecha |
Ventajas del TL431
Precisión y Programabilidad Elástica: Permite sustituir decenas de diodos zener fijos de diferentes valores comerciales mediante un simple cálculo de resistencias acopladas.
Estabilidad Térmica Industrial: Su compensación interna mantiene el umbral de referencia de 2.495V sumamente estable frente a variaciones extremas de temperatura ambiental.
Respuesta Dinámica Veloz: Su bajísima impedancia dinámica (0.22 Ω) garantiza una conmutación limpia y un control preciso ante fluctuaciones bruscas en la carga.
Binomio Ideal con Optoacopladores: Su topología de tres bornes se acopla de manera nativa al diodo LED de integrados como el PC817, núcleo del lazo de control aislado en fuentes SMPS.
