Amplificador Operacional Cuadruple

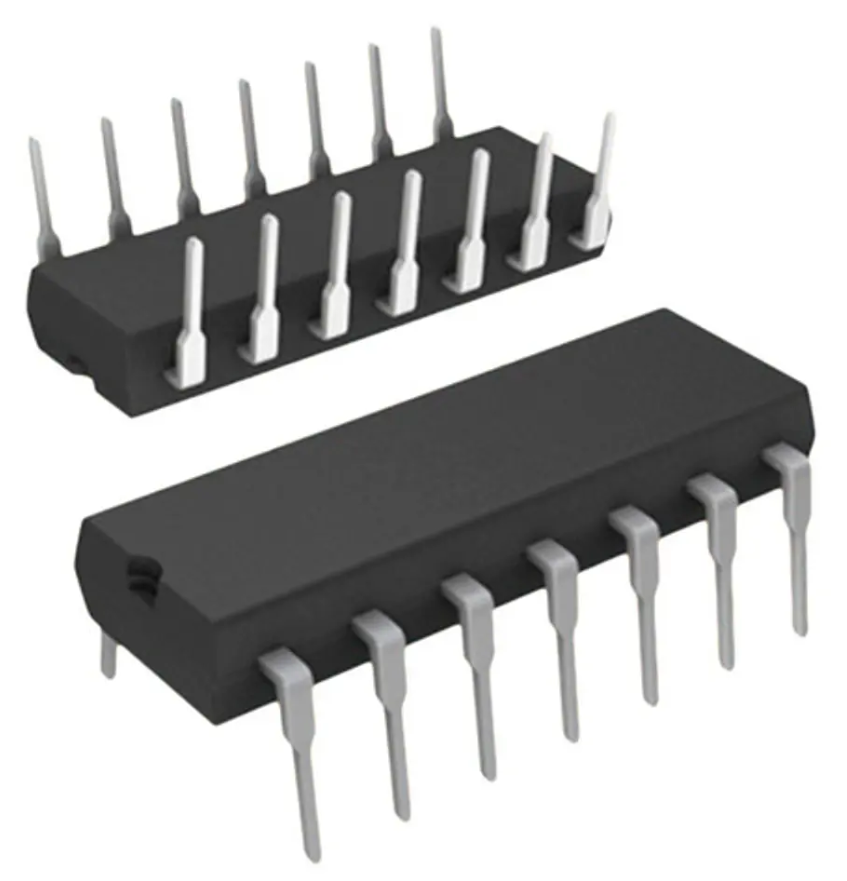

[TL084CN ] Amplificador Operacional Cuadruple
https://electrofranko.com/shop/tl084cn-amplificador-operacional-cuadruple-1580 https://electrofranko.com/web/image/product.template/1580/image_1920?unique=f740a89
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TL084CN
TL084CN Amplificador Operacional Cuádruple con Entrada JFET
Circuito integrado lineal monolítico de alta velocidad con cuatro canales independientes para procesamiento analógico
El TL084CN es un amplificador operacional cuádruple de alta velocidad que incorpora transistores JFET de alto voltaje en la etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en ecualizadores de audio, filtros activos de precisión e instrumentación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Cuádruple (4 canales) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 9.0 mV máximo (Ajuste interno estable) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 400 pA máximo (Ultra baja por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios rápidos) |
| Distorsión armónica total (THD) | <0.02% (Fidelidad acústica excepcional en audio lineal) |
| Protección contra cortocircuito | Posee (Salida protegida continuamente por canal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad térmica) |
| Encapsulado estándar | DIP-14 (Plástico compacto de inserción de 14 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC+ | Alimentación de voltaje positivo común | Fila Inferior - Cuarto pin |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Inferior - Quinto pin |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Inferior - Sexto pin |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Inferior - Extremo Derecho |
| Pin 8 | 3OUT | Salida analógica del Amplificador 3 | Fila Superior - Extremo Derecho |
| Pin 9 | 3IN- | Entrada inversora del Amplificador 3 | Fila Superior - Segundo pin derecho |
| Pin 10 | 3IN+ | Entrada no inversora del Amplificador 3 | Fila Superior - Tercer pin derecho |
| Pin 11 | VCC- / GND | Alimentación negativa o retorno común a tierra | Fila Superior - Cuarto pin derecho |
| Pin 12 | 4IN+ | Entrada no inversora del Amplificador 4 | Fila Superior - Quinto pin derecho |
| Pin 13 | 4IN- | Entrada inversora del Amplificador 4 | Fila Superior - Sexto pin derecho |
| Pin 14 | 4OUT | Salida analógica del Amplificador 4 | Fila Superior - Extremo Izquierdo |
Ventajas del TL084CN
Alta Impedancia de Entrada JFET: Reduce drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales provenientes de fuentes de alta impedancia.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, ideal para procesamiento de señales de audio de alta fidelidad.
Cuatro Canales en un Solo Chip: Optimiza drásticamente el espacio en la placa de circuito impreso (PCB) reduciendo costos de manufactura e integración analógica múltiple.
Baja Distorsión Armónica: Mantiene una pureza analógica superior en el procesamiento lineal de señales de instrumentación y preamplificadores acústicos profesionales.
Aplicaciones Recomendadas
