TL084C-SMD

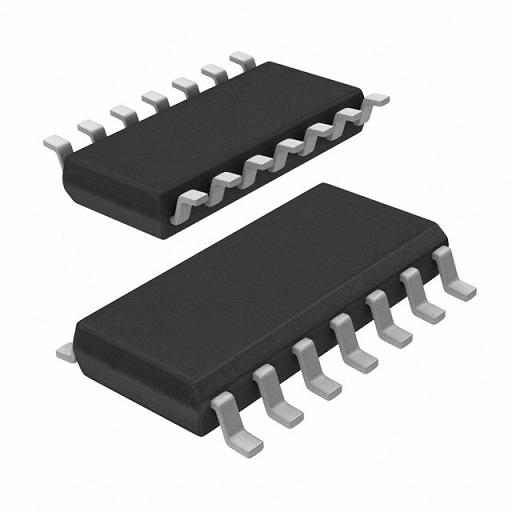

TL084C SMD Amplificador Operacional Cuádruple con Entrada JFET
Circuito integrado lineal monolítico de montaje superficial con cuatro canales independientes para procesamiento analógico
El TL084C SMD es la versión de montaje superficial del amplificador operacional cuádruple de alta velocidad, equipado con transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en placas automatizadas de alta densidad, inversores y filtros activos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Cuádruple (4 canales) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 6.0 mV máximo (Ajuste interno estable) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Ultra baja por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios rápidos) |
| Protección contra cortocircuito | Posee (Salida protegida continuamente por canal) |
| Corriente de suministro por canal | 1.4 mA típico / 2.5 mA máximo (Consumo dinámico bajo) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | SOIC-14 / SO-14 (Cuerpo plástico microminiatura para SMD) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC+ | Alimentación de voltaje positivo común | Fila Inferior - Cuarto pin |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Inferior - Quinto pin |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Inferior - Sexto pin |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Inferior - Extremo Derecho |
| Pin 8 | 3OUT | Salida analógica del Amplificador 3 | Fila Superior - Extremo Derecho |
| Pin 9 | 3IN- | Entrada inversora del Amplificador 3 | Fila Superior - Segundo pin derecho |
| Pin 10 | 3IN+ | Entrada no inversora del Amplificador 3 | Fila Superior - Tercer pin derecho |
| Pin 11 | VCC- / GND | Alimentación negativa o retorno común a tierra | Fila Superior - Cuarto pin derecho |
| Pin 12 | 4IN+ | Entrada no inversora del Amplificador 4 | Fila Superior - Quinto pin derecho |
| Pin 13 | 4IN- | Entrada inversora del Amplificador 4 | Fila Superior - Sexto pin derecho |
| Pin 14 | 4OUT | Salida analógica del Amplificador 4 | Fila Superior - Extremo Izquierdo |
Ventajas del TL084C SMD
Alta Impedancia de Entrada JFET: Reduce drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales provenientes de fuentes de alta impedancia.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, ideal para procesamiento de señales analógicas de respuesta ágil.
Cuatro Canales en un Solo Chip: Optimiza drásticamente el espacio en la placa de circuito impreso (PCB) reduciendo costos de manufactura e integración analógica múltiple.
Formato SOIC-14 Compacto: Reduce drásticamente el espacio necesario en placa en comparación con encapsulados clásicos de inserción, permitiendo un ruteo denso de doble cara.
Aplicaciones Recomendadas
