- Amplificador Operacional Dual [TL082-SMD] Amplificador Operacional Dual
Amplificador Operacional Dual

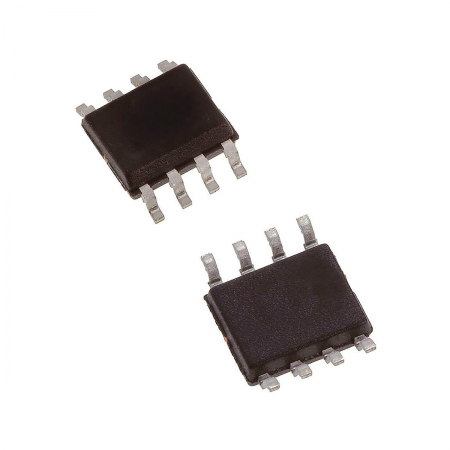

[TL082-SMD] Amplificador Operacional Dual
https://electrofranko.com/shop/tl082-smd-amplificador-operacional-dual-1242 https://electrofranko.com/web/image/product.template/1242/image_1920?unique=b95a685
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TL082-SMD
TL082 SMD Amplificador Operacional Dual con Entrada JFET
Circuito integrado lineal monolítico de montaje superficial con dos canales independientes de alta velocidad para acondicionamiento
El TL082 SMD es la versión de montaje superficial del amplificador operacional dual de alta velocidad, equipado con transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en placas automatizadas de alta densidad, preamplificadores y filtros activos eficientes.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 6.0 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Fugas nulas JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga en la etapa previa) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Protección contra cortocircuito | Posee (Salida protegida continuamente por canal) |
| Corriente de suministro total | 3.6 mA típico / 5.6 mA máximo (Consumo combinado) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | SOIC-8 / SO-8 (Cuerpo plástico microminiatura para SMD) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC- / GND | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | VCC+ | Alimentación de voltaje positivo común | Fila Superior - Extremo Izquierdo |
Ventajas del TL082C SMD
Alta Impedancia de Entrada JFET: Reduce drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, ideal para procesamiento de ondas sin retardo.
Dos Canales Independientes: Reúne dos bloques operacionales aislados en un solo chip compacto, optimizando el ruteo de señales estéreo o diferenciales.
Formato SOIC-8 Ultra Compacto: Reduce drásticamente el espacio necesario en placa en comparación con encapsulados de inserción clásicos, permitiendo un ensamble automatizado denso.
Aplicaciones Recomendadas
