- Amplificador Operacional Cuádruple [TL074CN ] Amplificador Operacional Cuádruple

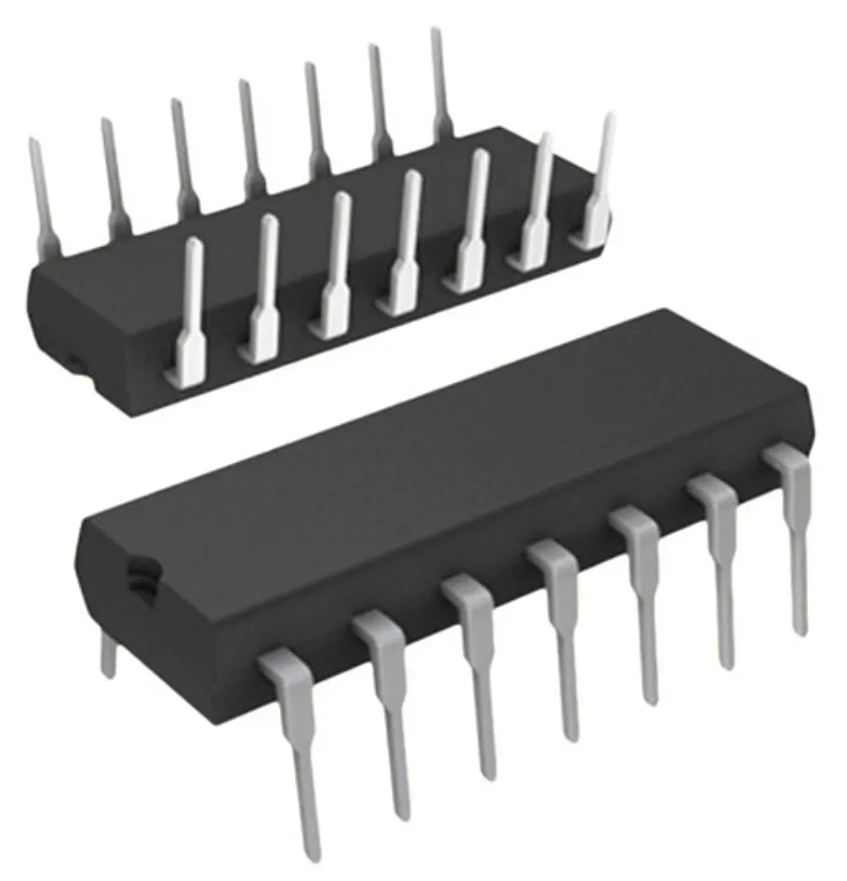

Amplificador Operacional Cuádruple
[TL074CN ] Amplificador Operacional Cuádruple
https://electrofranko.com/shop/tl074cn-amplificador-operacional-cuadruple-1578 https://electrofranko.com/web/image/product.template/1578/image_1920?unique=a0f5eda
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TL074CN
TL074 Amplificador Operacional Cuádruple JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con cuatro canales independientes para procesamiento de audio
El TL074 es un amplificador operacional cuádruple de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, ecualizadores de audio y filtros activos industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Cuádruple (4 canales) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Ajuste interno estable) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios rápidos) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-14 (Cuerpo plástico clásico de inserción de 14 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC+ | Alimentación de voltaje positivo común | Fila Inferior - Cuarto pin |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Inferior - Quinto pin |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Inferior - Sexto pin |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Inferior - Extremo Derecho |
| Pin 8 | 3OUT | Salida analógica del Amplificador 3 | Fila Superior - Extremo Derecho |
| Pin 9 | 3IN- | Entrada inversora del Amplificador 3 | Fila Superior - Segundo pin derecho |
| Pin 10 | 3IN+ | Entrada no inversora del Amplificador 3 | Fila Superior - Tercer pin derecho |
| Pin 11 | VCC- / GND | Alimentación negativa o retorno común a tierra | Fila Superior - Cuarto pin derecho |
| Pin 12 | 4IN+ | Entrada no inversora del Amplificador 4 | Fila Superior - Quinto pin derecho |
| Pin 13 | 4IN- | Entrada inversora del Amplificador 4 | Fila Superior - Sexto pin derecho |
| Pin 14 | 4OUT | Salida analógica del Amplificador 4 | Fila Superior - Extremo Izquierdo |
Ventajas del TL074
Bajo Ruido Armónico y Siseo Armónico: Su distorsión ultrabaja e inmunidad al ruido inherente de entrada lo posicionan como el estándar ideal para ecualizadores de audio profesional.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales de instrumentos musicales.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales de audio con fidelidad acústica superior.
Cuatro Canales Integrados: Reúne cuatro bloques independientes en un solo integrado clásico de inserción, optimizando el espacio físico y el ruteo en el diseño electrónico.
Aplicaciones Recomendadas
