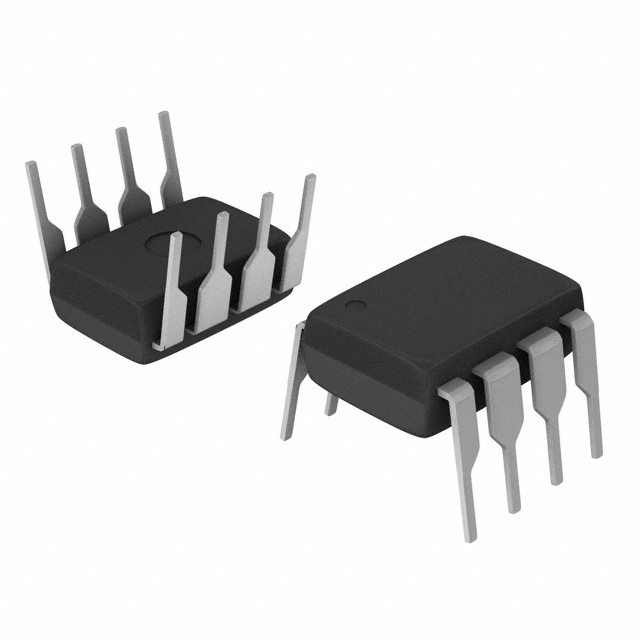

TL072CN Amplificador Operacional Dual JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con dos canales independientes de alta velocidad para acondicionamiento acústico
El TL072CN es un amplificador operacional dual de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, ecualizadores de audio y filtros activos industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC- / GND | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | VCC+ | Alimentación de voltaje positivo común | Fila Superior - Extremo Izquierdo |
Ventajas del TL072CN
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales de audio con fidelidad acústica superior.
Dos Canales Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
Aplicaciones Recomendadas
TL072CN Amplificador Operacional Dual JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con dos canales independientes de alta velocidad para acondicionamiento acústico
El TL072CN es un amplificador operacional dual de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, ecualizadores de audio y filtros activos industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | DIP-8 (Montaje por orificio / Inserción) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC- / GND | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | VCC+ | Alimentación de voltaje positivo común | Fila Superior - Extremo Izquierdo |
Ventajas del TL072CN
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales de audio con fidelidad acústica superior.
Dos Canales Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
Aplicaciones Recomendadas
TL072CN Amplificador Operacional Dual JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con dos canales independientes de alta velocidad para acondicionamiento acústico
El TL072CN es un amplificador operacional dual de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, ecualizadores de audio y filtros activos industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC- / GND | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | VCC+ | Alimentación de voltaje positivo común | Fila Superior - Extremo Izquierdo |
Ventajas del TL072CN
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales de audio con fidelidad acústica superior.
Dos Canales Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
Aplicaciones Recomendadas
TL072CN Amplificador Operacional Dual JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con dos canales independientes de alta velocidad para acondicionamiento acústico
El TL072CN es un amplificador operacional dual de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, ecualizadores de audio y filtros activos industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | DIP-8 (Montaje por orificio / Inserción) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | VCC- / GND | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | VCC+ | Alimentación de voltaje positivo común | Fila Superior - Extremo Izquierdo |
Ventajas del TL072CN
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales de audio con fidelidad acústica superior.
Dos Canales Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
