TL071CP

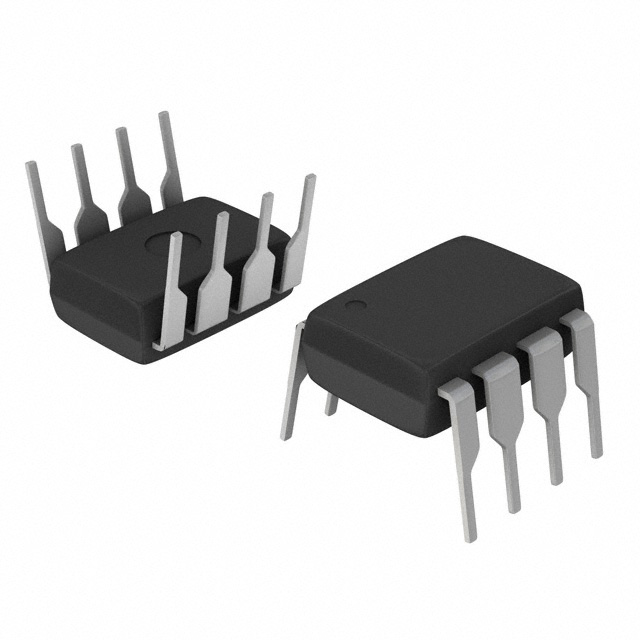

TL071CP Amplificador Operacional Único JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con un canal independiente de alta velocidad para acondicionamiento acústico
El TL071CP es un amplificador operacional único de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, preamplificadores de audio y filtros activos de precisión.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Único (1 canal independiente) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la etapa previa) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | OFFSET N1 | Ajuste nulo de voltaje de desfase (Offset) externo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | IN- | Entrada analógica inversora de señal | Fila Inferior - Segundo pin |
| Pin 3 | IN+ | Entrada analógica no inversora de señal | Fila Inferior - Tercer pin |
| Pin 4 | VCC- | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | OFFSET N2 | Ajuste externo secundario para reducción de desfase | Fila Superior - Extremo Derecho |
| Pin 6 | OUTPUT | Terminal de salida de la señal amplificada lineal | Fila Superior - Segundo pin derecho |
| Pin 7 | VCC+ | Terminal de alimentación de voltaje positivo común | Fila Superior - Tercer pin derecho |
| Pin 8 | N.C. | Sin conexión interna (Aislamiento físico libre) | Fila Superior - Extremo Izquierdo |
Ventajas del TL071CP
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales sin retardos de fase.
Encapsulado DIP-8 Clásico: Facilita el montaje manual en protoboards y placas de circuito impreso mediante orificios pasantes, ideal para prototipado ágil.
Aplicaciones Recomendadas
TL071CP Amplificador Operacional Único JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con un canal independiente de alta velocidad para acondicionamiento acústico
El TL071CP es un amplificador operacional único de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, preamplificadores de audio y filtros activos de precisión.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Único (1 canal independiente) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | DIP-8 (Montaje por orificio / Inserción) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | OFFSET N1 | Ajuste nulo de voltaje de desfase (Offset) externo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | IN- | Entrada analógica inversora de señal | Fila Inferior - Segundo pin |
| Pin 3 | IN+ | Entrada analógica no inversora de señal | Fila Inferior - Tercer pin |
| Pin 4 | VCC- | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | OFFSET N2 | Ajuste externo secundario para reducción de desfase | Fila Superior - Extremo Derecho |
| Pin 6 | OUTPUT | Terminal de salida de la señal amplificada lineal | Fila Superior - Segundo pin derecho |
| Pin 7 | VCC+ | Terminal de alimentación de voltaje positivo común | Fila Superior - Tercer pin derecho |
| Pin 8 | N.C. | Sin conexión interna (Aislamiento físico libre) | Fila Superior - Extremo Izquierdo |
Ventajas del TL071CP
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales sin retardos de fase.
Encapsulado DIP-8 Clásico: Facilita el montaje manual en protoboards y placas de circuito impreso mediante orificios pasantes, ideal para prototipado ágil.
Aplicaciones Recomendadas
TL071CP Amplificador Operacional Único JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con un canal independiente de alta velocidad para acondicionamiento acústico
El TL071CP es un amplificador operacional único de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, preamplificadores de audio y filtros activos de precisión.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Único (1 canal independiente) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la etapa previa) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | OFFSET N1 | Ajuste nulo de voltaje de desfase (Offset) externo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | IN- | Entrada analógica inversora de señal | Fila Inferior - Segundo pin |
| Pin 3 | IN+ | Entrada analógica no inversora de señal | Fila Inferior - Tercer pin |
| Pin 4 | VCC- | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | OFFSET N2 | Ajuste externo secundario para reducción de desfase | Fila Superior - Extremo Derecho |
| Pin 6 | OUTPUT | Terminal de salida de la señal amplificada lineal | Fila Superior - Segundo pin derecho |
| Pin 7 | VCC+ | Terminal de alimentación de voltaje positivo común | Fila Superior - Tercer pin derecho |
| Pin 8 | N.C. | Sin conexión interna (Aislamiento físico libre) | Fila Superior - Extremo Izquierdo |
Ventajas del TL071CP
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales sin retardos de fase.
Encapsulado DIP-8 Clásico: Facilita el montaje manual en protoboards y placas de circuito impreso mediante orificios pasantes, ideal para prototipado ágil.
Aplicaciones Recomendadas
TL071CP Amplificador Operacional Único JFET de Bajo Ruido
Circuito integrado lineal monolítico clásico de inserción con un canal independiente de alta velocidad para acondicionamiento acústico
El TL071CP es un amplificador operacional único de alta velocidad que incorpora transistores JFET de alto voltaje en su etapa de entrada. Su arquitectura robusta proporciona una impedancia de entrada excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en consolas de mezcla, preamplificadores de audio y filtros activos de precisión.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Único (1 canal independiente) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 3.0 mV típico / 10 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 30 pA típico / 200 pA máximo (Bajíssima por compuerta JFET) |
| Impedancia de entrada típica | 10^12 Ω (Evita la carga analógica en la fuente de señal) |
| Ancho de banda del producto (GBP) | 3.0 MHz (Excelente respuesta en frecuencias analógicas) |
| Velocidad de respuesta (Slew Rate) | 13 V/µs (Alta velocidad de respuesta a transitorios) |
| Densidad de ruido de entrada | 18 nV/√Hz (Diseño optimizado para bajo siseo acústico) |
| Distorsión armónica total (THD) | <0.003% (Fidelidad acústica excepcional en audio lineal) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | DIP-8 (Montaje por orificio / Inserción) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | OFFSET N1 | Ajuste nulo de voltaje de desfase (Offset) externo | Fila Inferior - Extremo Izquierdo |
| Pin 2 | IN- | Entrada analógica inversora de señal | Fila Inferior - Segundo pin |
| Pin 3 | IN+ | Entrada analógica no inversora de señal | Fila Inferior - Tercer pin |
| Pin 4 | VCC- | Alimentación negativa o retorno común a masa | Fila Inferior - Extremo Derecho |
| Pin 5 | OFFSET N2 | Ajuste externo secundario para reducción de desfase | Fila Superior - Extremo Derecho |
| Pin 6 | OUTPUT | Terminal de salida de la señal amplificada lineal | Fila Superior - Segundo pin derecho |
| Pin 7 | VCC+ | Terminal de alimentación de voltaje positivo común | Fila Superior - Tercer pin derecho |
| Pin 8 | N.C. | Sin conexión interna (Aislamiento físico libre) | Fila Superior - Extremo Izquierdo |
Ventajas del TL071CP
Bajo Ruido y Distorsión Armónica: Su siseo interno sumamente bajo de 18 nV/√Hz lo convierte en la opción ideal para las primeras etapas de amplificación de audio de alta fidelidad.
Alta Impedancia de Entrada JFET: Minimiza drásticamente las corrientes de fuga (escala de pA), garantizando una distorsión nula al acoplar señales analógicas débiles.
Velocidad Slew Rate Elevada (13V/µs): Permite al componente responder de manera inmediata a transitorios rápidos, procesando señales sin retardos de fase.
Encapsulado DIP-8 Clásico: Facilita el montaje manual en protoboards y placas de circuito impreso mediante orificios pasantes, ideal para prototipado ágil.
