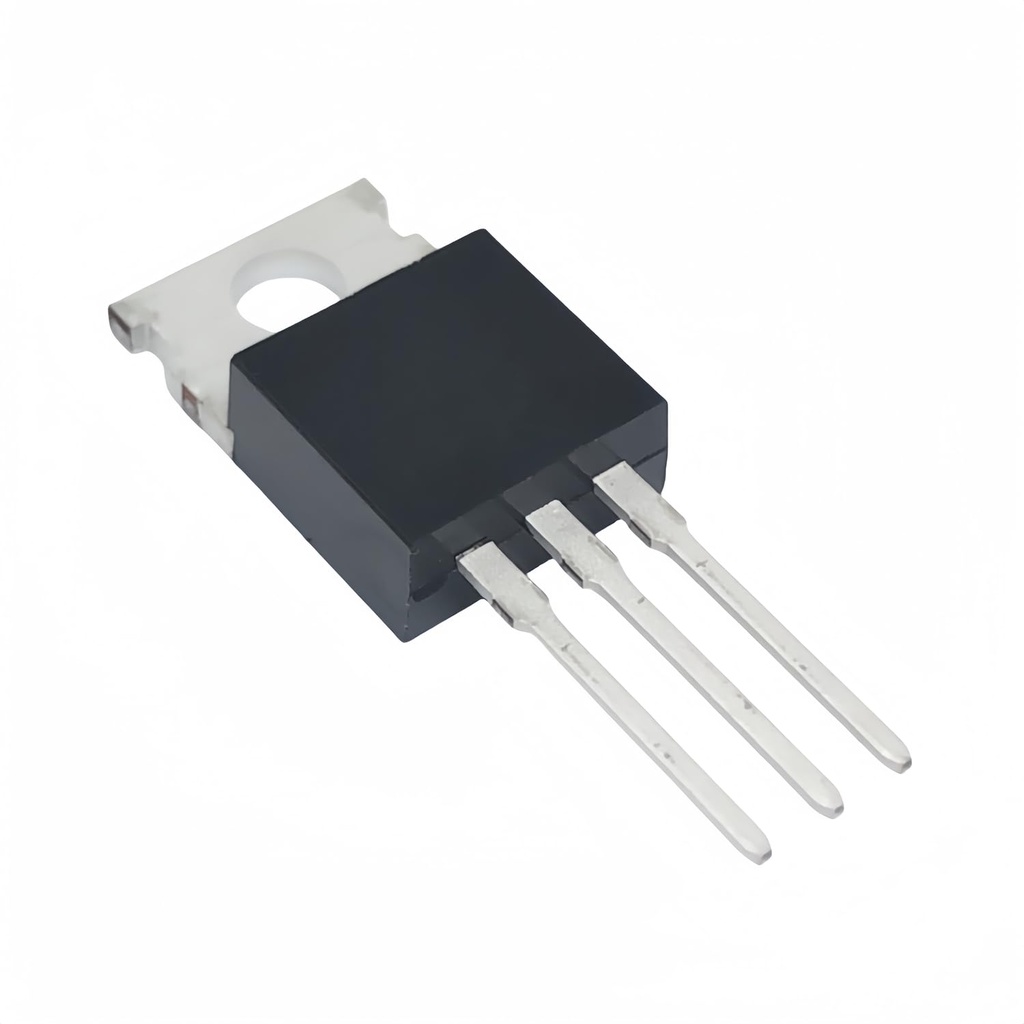

TIP41C Transistor NPN 100 Voltios 6 Amperios TO-220
[TIP41C] TIP41C Transistor NPN 100 Voltios 6 Amperios TO-220
https://electrofranko.com/shop/tip41c-tip41c-transistor-npn-100-voltios-6-amperios-to-220-1239 https://electrofranko.com/web/image/product.template/1239/image_1920?unique=9f25595TIP41C Transistor de Potencia NPN de Silicio
Transistor de potencia media de silicio diseñado para conmutación rápida y amplificación lineal
El TIP41C es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en aplicaciones de amplificación de audio y conmutación a alta velocidad. Su clasificación tipo 'C' le permite soportar tensiones de hasta 100V, garantizando un margen de protección excelente. Su encapsulado estándar facilita una transferencia térmica óptima en proyectos de automatización.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 100V (Máximo) |
| Voltaje Colector-Base (VCBO) | 100V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 6 A |
| Corriente de colector pico (ICP) | 10 A (Pulsada) |
| Corriente de base continua (IB) | 2 A |
| Ganancia de corriente continua (hFE) | 15 a 75 (Rango a IC = 3A) |
| Disipación de potencia máxima (PD) | 65W (Con disipador a TC = 25°C) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo) |
| Encapsulado estándar | TO-220 (Cuerpo plástico con pestaña metálica) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Base (B) | Entrada de Control Lógica (Inyección) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Pestaña Trasera | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del TIP41C
Excelente Conducción de Corriente (6A): Ofrece una capacidad de corriente superior en comparación con el TIP31C, lo que le permite manejar cargas más robustas con total soltura.
Clasificación de Alta Tensión (100V): Su diseño con especificación 'C' le otorga inmunidad frente a transitorios de voltaje elevados, ideal para el control seguro de cargas inductivas.
Velocidad de Conmutación BJT: Al no ser un dispositivo Darlington, carece del retardo excesivo de apagado, optimizando los tiempos de respuesta en circuitos de conmutación de frecuencia media.
Disipación de Potencia de 65W: Su encapsulado TO-220 de pestaña expuesta facilita una disipación térmica masiva al acoplarse con disipadores mecánicos de aluminio estándar.
Aplicaciones Recomendadas
TIP41C Transistor de Potencia NPN de Silicio
Transistor de potencia media de silicio diseñado para conmutación rápida y amplificación lineal
El TIP41C es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en aplicaciones de amplificación de audio y conmutación a alta velocidad. Su clasificación tipo 'C' le permite soportar tensiones de hasta 100V, garantizando un margen de protección excelente. Su encapsulado estándar facilita una transferencia térmica óptima en proyectos de automatización.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 100V (Máximo) |
| Voltaje Colector-Base (VCBO) | 100V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 6 A |
| Corriente de colector pico (ICP) | 10 A (Pulsada) |
| Corriente de base continua (IB) | 2 A |
| Ganancia de corriente continua (hFE) | 15 a 75 (Rango a IC = 3A) |
| Disipación de potencia máxima (PD) | 65W (Con disipador a TC = 25°C) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo) |
| Encapsulado estándar | TO-220 (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Base (B) | Entrada de Control Lógica (Inyección) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga Principal / Pestaña Trasera | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del TIP41C
Excelente Conducción de Corriente (6A): Ofrece una capacidad de corriente superior en comparación con el TIP31C, lo que le permite manejar cargas más robustas con total soltura.
Clasificación de Alta Tensión (100V): Su designación con especificación 'C' le otorga inmunidad frente a transitorios de voltaje elevados, ideal para el control seguro de cargas inductivas.
Velocidad de Conmutación BJT: Al no ser un dispositivo Darlington, carece del retardo excesivo de apagado, optimizando los tiempos de respuesta en circuitos de conmutación de frecuencia media.
Disipación de Potencia de 65W: Su encapsulado TO-220 de pestaña expuesta facilita una disipación térmica masiva al acoplarse con disipadores mecánicos de aluminio estándar.
Aplicaciones Recomendadas
TIP41C Transistor de Potencia NPN de Silicio
Transistor de potencia media de silicio diseñado para conmutación rápida y amplificación lineal
El TIP41C es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en aplicaciones de amplificación de audio y conmutación a alta velocidad. Su clasificación tipo 'C' le permite soportar tensiones de hasta 100V, garantizando un margen de protección excelente. Su encapsulado estándar facilita una transferencia térmica óptima en proyectos de automatización.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 100V (Máximo) |
| Voltaje Colector-Base (VCBO) | 100V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 6 A |
| Corriente de colector pico (ICP) | 10 A (Pulsada) |
| Corriente de base continua (IB) | 2 A |
| Ganancia de corriente continua (hFE) | 15 a 75 (Rango a IC = 3A) |
| Disipación de potencia máxima (PD) | 65W (Con disipador a TC = 25°C) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo) |
| Encapsulado estándar | TO-220 (Cuerpo plástico con pestaña metálica) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Base (B) | Entrada de Control Lógica (Inyección) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Pestaña Trasera | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del TIP41C
Excelente Conducción de Corriente (6A): Ofrece una capacidad de corriente superior en comparación con el TIP31C, lo que le permite manejar cargas más robustas con total soltura.
Clasificación de Alta Tensión (100V): Su diseño con especificación 'C' le otorga inmunidad frente a transitorios de voltaje elevados, ideal para el control seguro de cargas inductivas.
Velocidad de Conmutación BJT: Al no ser un dispositivo Darlington, carece del retardo excesivo de apagado, optimizando los tiempos de respuesta en circuitos de conmutación de frecuencia media.
Disipación de Potencia de 65W: Su encapsulado TO-220 de pestaña expuesta facilita una disipación térmica masiva al acoplarse con disipadores mecánicos de aluminio estándar.
Aplicaciones Recomendadas
TIP41C Transistor de Potencia NPN de Silicio
Transistor de potencia media de silicio diseñado para conmutación rápida y amplificación lineal
El TIP41C es un transistor epitaxial de potencia media de silicio con estructura NPN, diseñado para operar en aplicaciones de amplificación de audio y conmutación a alta velocidad. Su clasificación tipo 'C' le permite soportar tensiones de hasta 100V, garantizando un margen de protección excelente. Su encapsulado estándar facilita una transferencia térmica óptima en proyectos de automatización.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 100V (Máximo) |
| Voltaje Colector-Base (VCBO) | 100V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 6 A |
| Corriente de colector pico (ICP) | 10 A (Pulsada) |
| Corriente de base continua (IB) | 2 A |
| Ganancia de corriente continua (hFE) | 15 a 75 (Rango a IC = 3A) |
| Disipación de potencia máxima (PD) | 65W (Con disipador a TC = 25°C) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo) |
| Encapsulado estándar | TO-220 (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Base (B) | Entrada de Control Lógica (Inyección) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga Principal / Pestaña Trasera | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del TIP41C
Excelente Conducción de Corriente (6A): Ofrece una capacidad de corriente superior en comparación con el TIP31C, lo que le permite manejar cargas más robustas con total soltura.
Clasificación de Alta Tensión (100V): Su designación con especificación 'C' le otorga inmunidad frente a transitorios de voltaje elevados, ideal para el control seguro de cargas inductivas.
Velocidad de Conmutación BJT: Al no ser un dispositivo Darlington, carece del retardo excesivo de apagado, optimizando los tiempos de respuesta en circuitos de conmutación de frecuencia media.
Disipación de Potencia de 65W: Su encapsulado TO-220 de pestaña expuesta facilita una disipación térmica masiva al acoplarse con disipadores mecánicos de aluminio estándar.
Aplicaciones Recomendadas
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TIP41C
