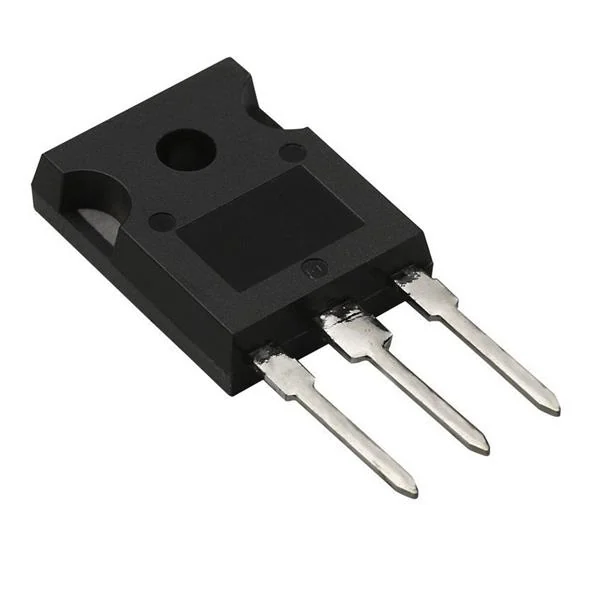

TIP35C Transistor NPN de Potencia 100 Voltios 25 Amperios
[TIP35C] TIP35C Transistor NPN de Potencia 100 Voltios 25 Amperios
https://electrofranko.com/shop/tip35c-tip35c-transistor-npn-de-potencia-100-voltios-25-amperios-2739 https://electrofranko.com/web/image/product.template/2739/image_1920?unique=060b43c
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TIP35C
TIP35C Transistor de Gran Potencia NPN de Silicio
Transistor bipolar BJT de alta corriente para amplificación de audio profesional y conmutación industrial
El TIP35C es un transistor de potencia masiva de silicio con estructura NPN, diseñado para operar en circuitos de audio de alta fidelidad y conmutación lineal exigente. Gracias a su capacidad para conducir corrientes de hasta 25A y tolerar voltajes de 100V, este semiconductor proporciona un rendimiento robusto. Su encapsulado sobredimensionado garantiza una óptima disipación térmica en sistemas industriales de alta fidelidad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 100V (Máximo) |
| Voltaje Colector-Base (VCBO) | 100V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 25 A |
| Corriente de colector pico (ICP) | 40 A (Pulsada) |
| Corriente de base continua (IB) | 5 A |
| Ganancia de corriente continua (hFE) | 15 a 75 (Rango a IC = 15A) |
| Disipación de potencia máxima (PD) | 125W (Con disipador a TC = 25°C) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo) |
| Encapsulado estándar | TO-247 / SOT-93 (Cuerpo plástico sobredimensionado) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Base (B) | Entrada de Control Lógica (Inyección) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga Principal / Respaldo | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del TIP35C
Manejo de Corriente Extremo (25A): Supera con holgura a las series estándar, permitiendo el control y la conmutación segura de cargas de gran amperaje sin degradación del componente.
Alta Resistencia a Tensiones (100V): Su clasificación con sufijo 'C' asegura protección frente a tensiones elevadas, ideal para aplicaciones con fuentes de alimentación simétricas demandantes.
Encapsulado TO-247 de Gran Eficiencia: El formato plástico amplio mejora drásticamente el área de contacto térmico con los disipadores, facilitando la evacuación del calor hasta los 125W.
Linealidad Óptima para Audio Profesional: Al ser un transistor bipolar puro (no Darlington), entrega una respuesta de ganancia sumamente limpia y veloz en sistemas de audio analógico de alta fidelidad.
