TIP32C TRANSISTOR PNP AMP. DE POTENCIA
Referencia Interna:
TIP32C

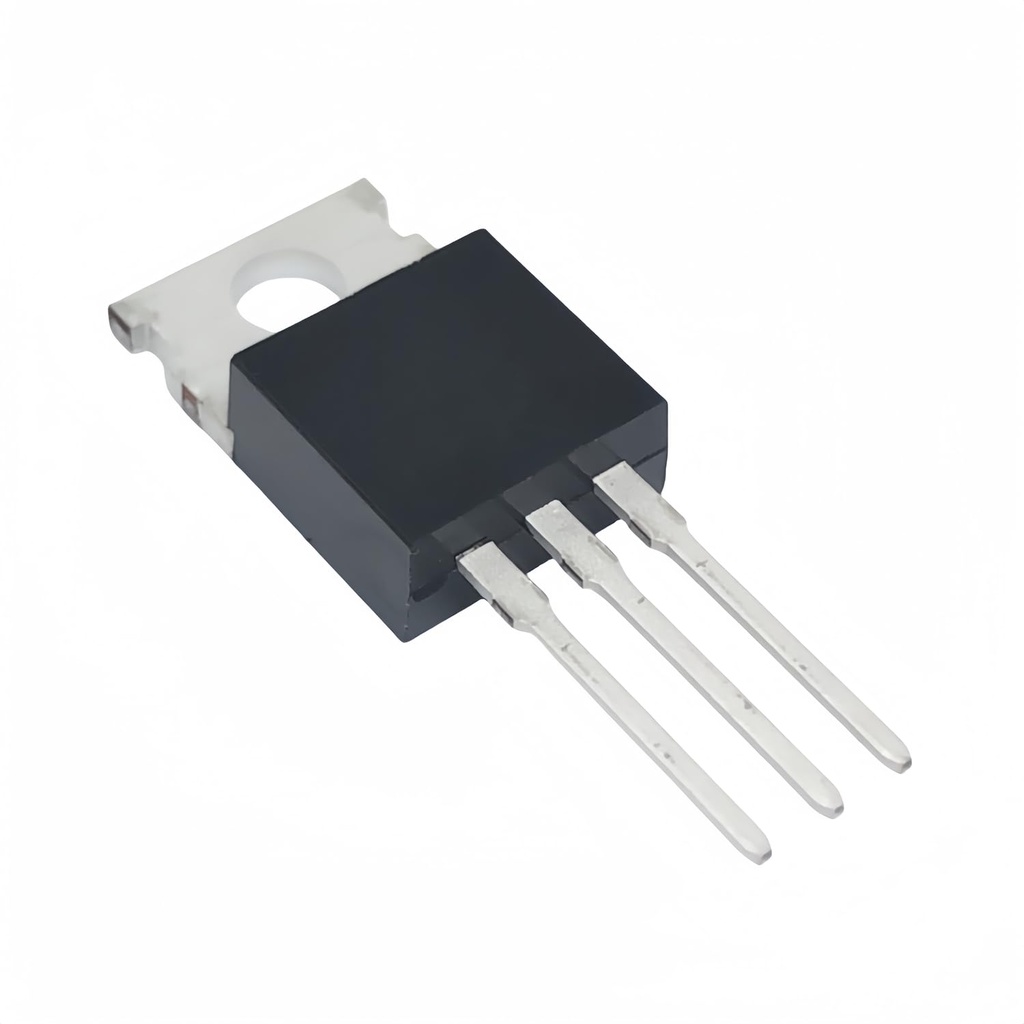

Transistor TIP32C de Potencia PNP
El TIP32C es un transistor PNP de potencia media complementario al TIP31C, capaz de soportar tensiones colector-emisor de hasta 100 V y corrientes de hasta 3 A. Posee excelente estabilidad térmica, baja caída de voltaje y alta confiabilidad. Se emplea en amplificadores de audio, reguladores de voltaje, controladores de motores pequeños y aplicaciones de conmutación. Su encapsulado TO-220 facilita la disipación y montaje, siendo ideal para proyectos educativos, industriales y de automatización ligera.
Especificaciones Técnicas
| Tipo de dispositivo | Transistor PNP de potencia media |
|---|---|
| Tensión máxima colector-emisor | 100 V |
| Corriente máxima de colector | 3 A |
| Disipación máxima de potencia | 40 W |
| Ganancia de corriente (hFE) | 10 - 50 típica |
| Voltaje de saturación VCE(sat) | -1.2 V @ Ic = 2 A |
| Voltaje base-emisor VBE(on) | -1.8 V típico |
| Encapsulado | TO-220 |
| Resistencia térmica (RθJC) | 3 °C/W |
| Frecuencia de transición (fT) | 3 MHz |
| Temperatura de operación | -65 °C a +150 °C |
| Configuración de pines | 1-Base, 2-Colector, 3-Emisor |
| Aplicaciones principales | Amplificadores, fuentes y control de cargas PNP |
Consultar ficha técnica (Datasheet)
Descargue la hoja de datos del TIP32C para consultar sus parámetros eléctricos y ejemplos de aplicación PNP.
Descargue su Datasheet (PDF)
