- TIP3055 Transistor NPN 15 Amperios 60 Voltios TO-247-3P [TIP3055] TIP3055 Transistor NPN 15 Amperios 60 Voltios TO-247-3P

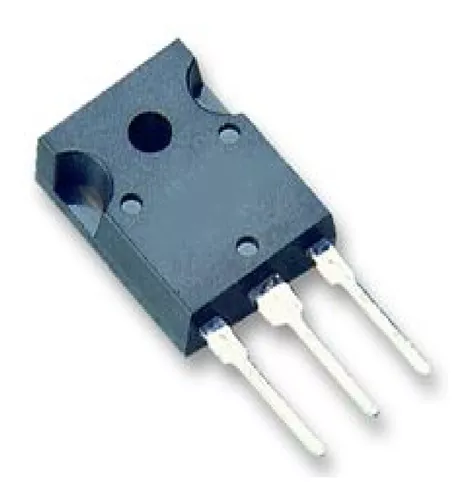

TIP3055 Transistor NPN 15 Amperios 60 Voltios TO-247-3P
[TIP3055] TIP3055 Transistor NPN 15 Amperios 60 Voltios TO-247-3P
https://electrofranko.com/shop/tip3055-tip3055-transistor-npn-15-amperios-60-voltios-to-247-3p-2277 https://electrofranko.com/web/image/product.template/2277/image_1920?unique=df5ab0b
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TIP3055
TIP3055 Transistor de Potencia NPN de Silicio
Transistor de conmutación y amplificación lineal CMOS complementario en encapsulado plástico
El TIP3055 es un transistor epitaxial de potencia de silicio con estructura NPN diseñado para circuitos de conmutación rápida y amplificación lineal de gran rendimiento. Equivalente en características eléctricas al clásico empaque metálico 2N3055, este dispositivo ofrece una alternativa compacta y eficiente para el montaje directo en tarjetas de circuito impreso. Garantiza un control robusto de corrientes elevadas en automatización.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 60V (Máximo) |
| Voltaje Colector-Base (VCBO) | 100V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 7V (Límite absoluto) |
| Corriente de colector continua (IC) | 15 A |
| Corriente de base continua (IB) | 7 A |
| Ganancia de corriente continua (hFE) | 20 a 70 (Rango dinámico a IC = 4A) |
| Ganancia hFE mínima en alta carga | 5 (Medido a IC = 10A) |
| Disipación de potencia máxima (PD) | 90W (A temperatura de carcasa de 25°C) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo) |
| Encapsulado estándar | TO-218 / TO-247 (Cuerpo plástico de potencia) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal) |
|---|---|---|---|
| Pin 1 | Base (B) | Entrada de Control Lógica (Inyección) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga Principal / Respaldo | Centro |
| Pin 3 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Derecha |
Ventajas del TIP3055
Conducción de Corriente Elevada: Su capacidad nativa para drenar de forma continua hasta 15A lo faculta para el control seguro de etapas reguladoras de fuentes pesadas y motores robustos.
Diseño Plástico Avanzado: Sustituye el incómodo encapsulado metálico TO-3 por un formato TO-247 mucho más fácil de soldar, aislar mecánicamente y fijar a bloques de refrigeración.
Respuesta de Linealidad Óptima: Su comportamiento eléctrico ofrece una distorsión armónica reducida, haciéndolo ideal para el diseño de etapas de amplificación sonora y audio lineal.
Excelente Equivalencia Industrial: Mantiene parámetros idénticos al legendario 2N3055, permitiendo modernizar circuitos antiguos hacia formatos de placa más compactos y limpios sin alterar la ingeniería base.
Aplicaciones Recomendadas
