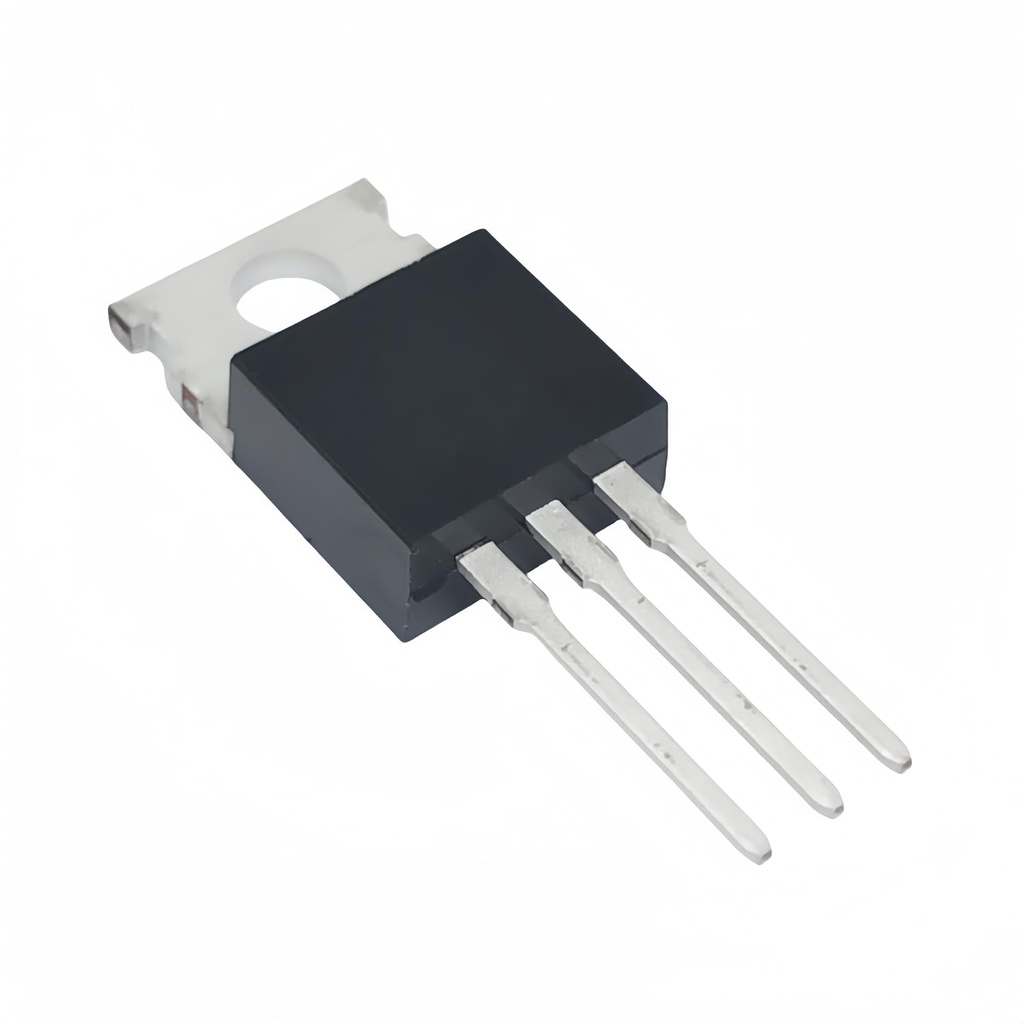

TIP147 TRANSISTOR PNP DARLIG 100V 10A TO220
Referencia Interna:
TIP147
Transistor TIP147 de Potencia PNP Darlington
El TIP147 es un transistor Darlington PNP de potencia complementario al TIP142, capaz de soportar corrientes de hasta 10A y tensiones colector-emisor de 100V. Su elevada ganancia y bajo consumo de corriente base lo hacen ideal para amplificadores de potencia, control de motores, fuentes conmutadas y sistemas de automatización. Ofrece gran estabilidad térmica y durabilidad, siendo ampliamente usado en proyectos educativos, prototipos industriales y circuitos de control con cargas negativas o balanceadas.
Especificaciones Técnicas
| Tipo de dispositivo | Transistor PNP Darlington de potencia |
|---|---|
| Tensión máxima colector-emisor | 100 V |
| Corriente máxima de colector | 10 A |
| Disipación máxima de potencia | 125 W |
| Ganancia de corriente (hFE) | 1000 típica |
| Voltaje de saturación VCE(sat) | -2 V @ Ic=5A |
| Voltaje base-emisor VBE(on) | -2.5 V típico |
| Encapsulado | TO-247 |
| Resistencia térmica (RθJC) | 1.5 °C/W |
| Frecuencia de transición (fT) | 3 MHz |
| Temperatura de operación | -65 °C a +150 °C |
| Configuración de pines | 1-Base, 2-Colector, 3-Emisor |
| Aplicaciones principales | Control de cargas, fuentes y amplificadores complementarios |
Consultar ficha técnica (Datasheet)
Descargue la hoja de datos del TIP147 para revisar sus parámetros eléctricos, curvas de funcionamiento y aplicaciones típicas.
Descargue su Datasheet (PDF)
