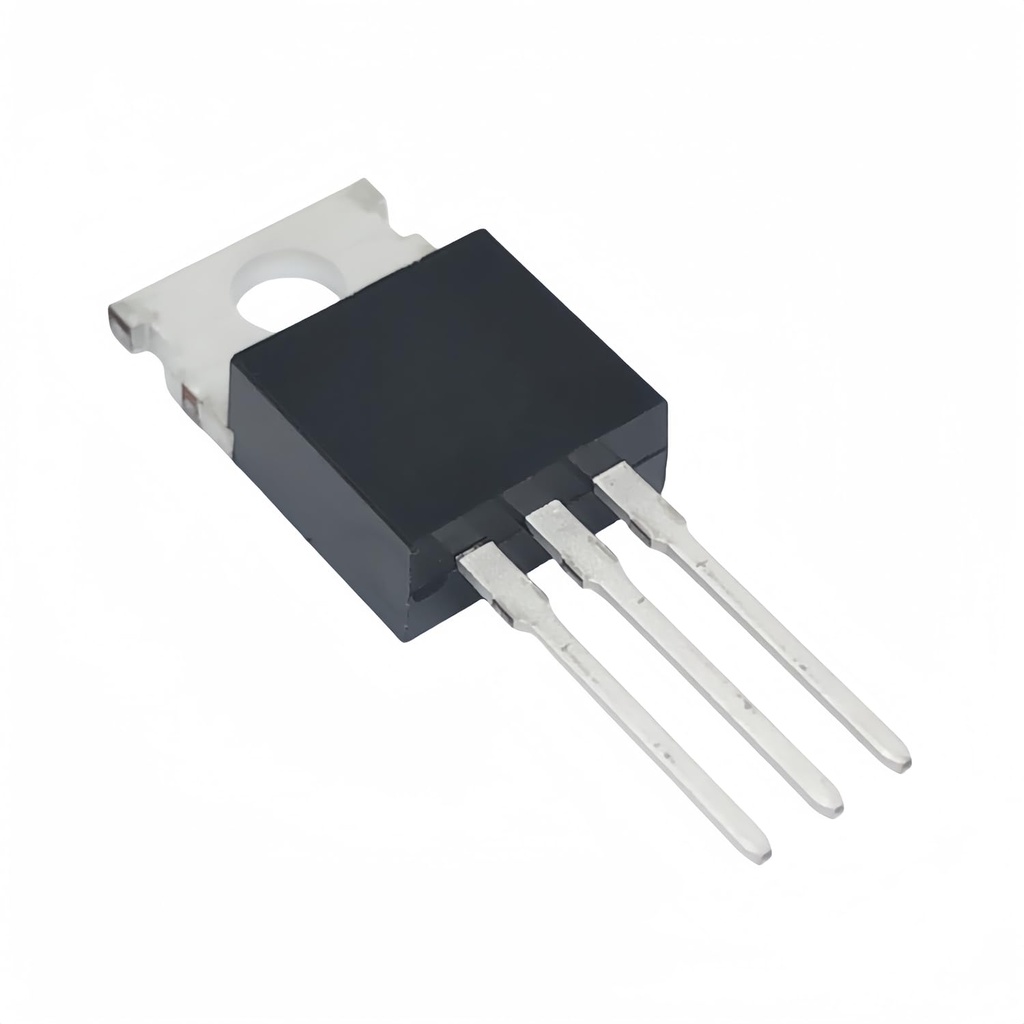

TIP142 Transistor NPN Darlington 100V 10A Encapsulado TO-220
Referencia Interna:
TIP142
Transistor TIP142 de Potencia NPN Darlington
El TIP142 es un transistor Darlington NPN de alta ganancia y potencia, capaz de manejar corrientes de hasta 10A y tensiones colector-emisor de hasta 100V. Está diseñado para aplicaciones de control de carga, amplificación de audio, fuentes conmutadas y control de motores eléctricos. Su configuración Darlington le permite una elevada amplificación con bajo consumo de corriente base, ofreciendo gran estabilidad y eficiencia térmica. Es un componente confiable, muy usado en entornos industriales, proyectos educativos y sistemas de automatización.
Especificaciones Técnicas
| Tipo de dispositivo | Transistor NPN Darlington de potencia |
|---|---|
| Tensión máxima colector-emisor | 100 V |
| Corriente máxima de colector | 10 A |
| Disipación máxima de potencia | 125 W |
| Ganancia de corriente (hFE) | 1000 típica |
| Voltaje de saturación VCE(sat) | 2 V @ Ic=5A |
| Voltaje base-emisor VBE(on) | 2.5 V típico |
| Encapsulado | TO-247 |
| Resistencia térmica (RθJC) | 1.5 °C/W |
| Frecuencia de transición (fT) | 3 MHz |
| Temperatura de operación | -65 °C a +150 °C |
| Configuración de pines | 1-Base, 2-Colector, 3-Emisor |
| Aplicaciones principales | Control de potencia, audio, fuentes y motores DC |
Consultar ficha técnica (Datasheet)
Descargue la hoja de datos del TIP142 para revisar todas sus especificaciones eléctricas, curvas y aplicaciones prácticas.
