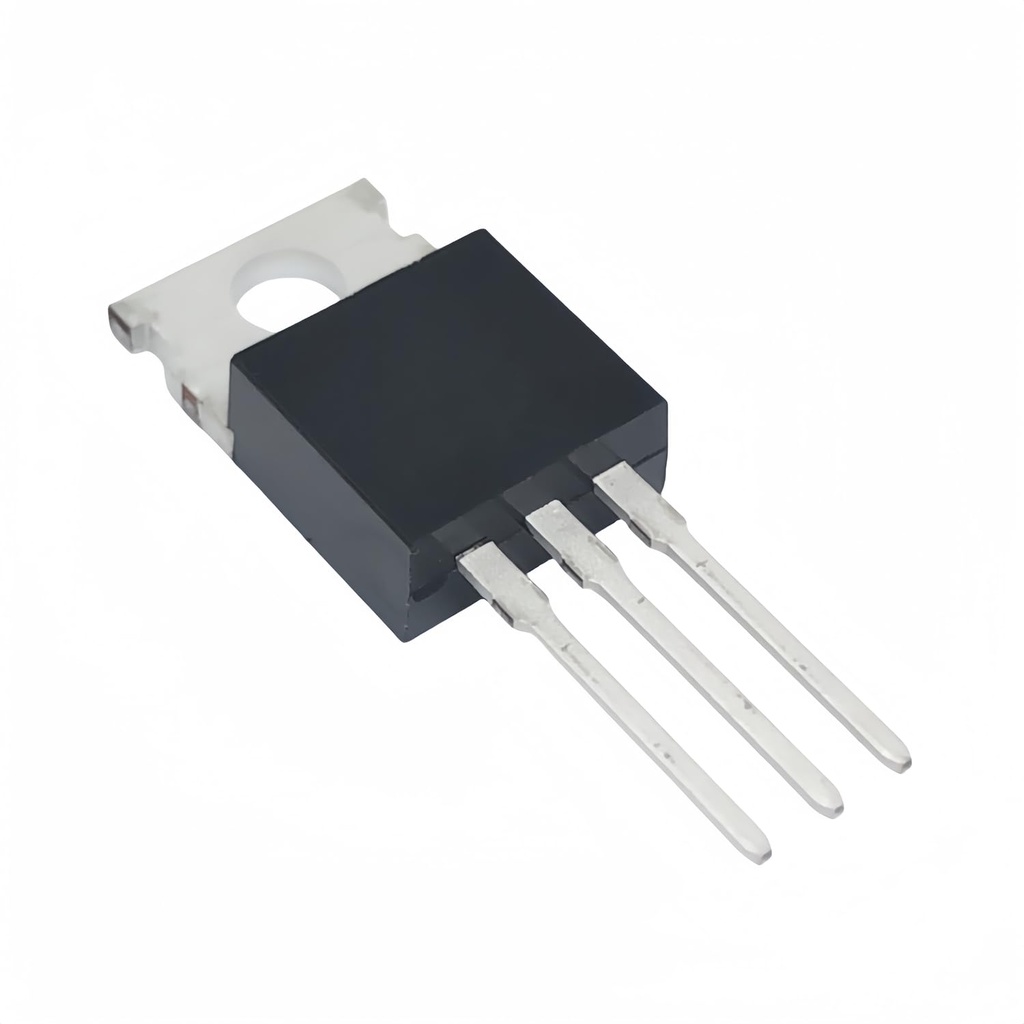

TIP121 TRANSISTOR NPN DARLINGTON 5AMP 80V
Referencia Interna:
TIP121
Transistor TIP121 de Potencia NPN
El TIP121 es un transistor Darlington NPN de potencia en encapsulado TO-220, capaz de manejar corrientes de hasta 5A y tensiones colector-emisor de hasta 100V. Gracias a su elevada ganancia de corriente, bajo requerimiento de base y alta eficiencia térmica, se utiliza ampliamente en controladores de motores, fuentes conmutadas, amplificadores, sistemas de iluminación y robótica. Su diseño robusto y confiable lo hace ideal para proyectos educativos, industriales y de automatización, ofreciendo un rendimiento estable y duradero incluso en condiciones exigentes de trabajo.
Especificaciones Técnicas
| Tipo de dispositivo | Transistor NPN Darlington de potencia |
|---|---|
| Tensión máxima colector-emisor | 100V |
| Corriente máxima de colector | 5A |
| Disipación máxima de potencia | 65W |
| Ganancia de corriente (hFE) | 1000 típica |
| Voltaje de saturación VCE(sat) | 2V @ Ic=3A |
| Voltaje base-emisor VBE(on) | 2.5V típico |
| Encapsulado | TO-220 |
| Resistencia térmica (RθJC) | 3°C/W |
| Frecuencia de transición (fT) | 3 MHz |
| Temperatura de operación | -65°C a +150°C |
| Configuración de pines | 1-Base, 2-Colector, 3-Emisor |
| Aplicaciones principales | Controladores, fuentes, robótica y amplificadores de potencia |
Consultar ficha técnica (Datasheet)
Descargue la hoja de datos del TIP121 para conocer todos los detalles técnicos, parámetros eléctricos y recomendaciones de uso.
Descargue su Datasheet (PDF)
