TDA7000

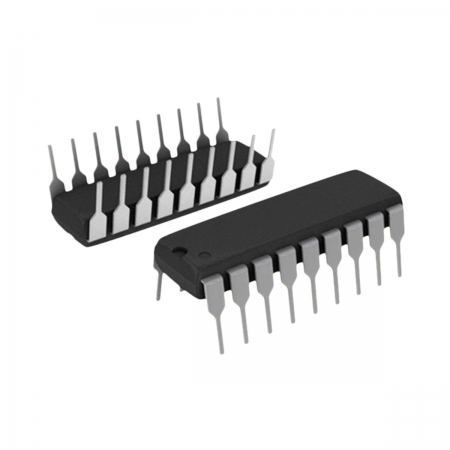

TDA7000 Receptor de Radio FM Completo
Circuito integrado monolítico diseñado para radios FM portátiles con mínima cantidad de componentes externos
El TDA7000 es un avanzado receptor de radio FM monolítico que integra desde la etapa de RF hasta la salida de audio preamplificada. Su innovadora arquitectura de frecuencia intermedia (IF) a 70 kHz permite reemplazar los voluminosos filtros LC externos por filtros activos integrados. Cuenta con un sistema de silenciamiento (Mute) y requiere mínimos componentes periféricos, siendo ideal para radios portátiles y equipos miniaturizados.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Receptor de Radio FM Monolítico |
| Voltaje de alimentación | 2.7 V a 10 V CD (Típico 4.5 V) |
| Frecuencia entrada de RF | 1.5 MHz a 110 MHz (Cubre toda la banda FM) |
| Frecuencia IF interna | 70 kHz (Con filtros activos RC integrados) |
| Voltaje de salida de audio | 75 mV típico (Nivel de preamplificación estándar) |
| Sensibilidad de entrada | 1.5 microvoltios (Para limitación de -3dB) |
| Distorsión armónica (THD) | 0.3% típico (Señal de audio nítida y clara) |
| Funciones integradas | Oscilador local, mezclador, demodulador y Mute |
| Consumo de corriente (IQ) | 8 mA típico (Alta eficiencia para uso con baterías) |
| Rango térmico operación | 0°C a +70°C (Grado comercial estándar) |
| Encapsulado de potencia | DIP-18 (Inserción de doble hilera de 18 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1, 2: Interruptor Mute y Salida de señal de Audio (AF Out).
- Pin 5, 9: Alimentación positiva (VCC) y Tierra general (GND).
- Pin 6, 7, 8: Tanque del oscilador local y Entrada de señal de radiofrecuencia (RF IN).
- Pines 13 al 18: Conexiones para los capacitores de los filtros activos IF internos.
- Pines Restantes: Filtros de bucle (Loop filters) y circuito limitador.
Ventajas del TDA7000
Máxima Integración RF/IF: Contiene oscilador local, mezclador, limitador IF y demodulador en un solo chip, simplificando radicalmente el diseño de etapas de radiofrecuencia y reduciendo la complejidad del PCB.
Ausencia de Filtros LC Voluminosos: Su innovadora baja frecuencia IF (70kHz) elimina por completo la necesidad de costosos filtros cerámicos o bobinas IF externas, usando solo simples capacitores.
Eficiencia Energética Superior: Resulta ideal para equipos portátiles alimentados por pequeñas celdas o baterías debido a que su corriente de reposo típica es de tan solo 8mA durante la operación normal.
Sistema Mute Automático Incorporado: Suprime inteligentemente el característico ruido blanco de fondo (siseo) al sintonizar entre diferentes estaciones, brindando una experiencia de usuario limpia y profesional.
