- TDA4800 Circuito Integrado Deflexion Vertical [TDA4800] TDA4800 Circuito Integrado Deflexion Vertical

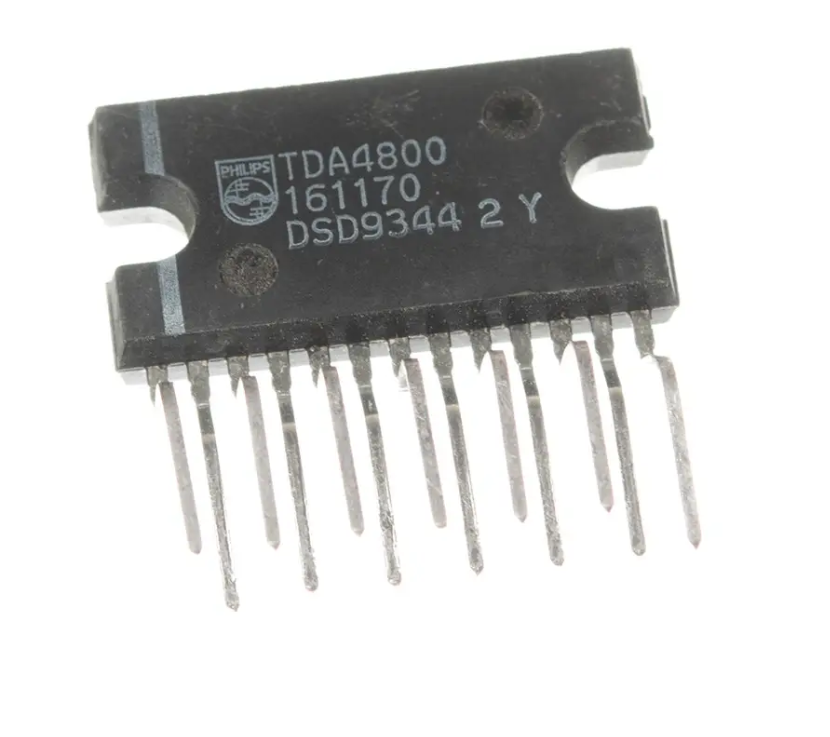

TDA4800 Circuito Integrado Deflexion Vertical
[TDA4800] TDA4800 Circuito Integrado Deflexion Vertical
https://electrofranko.com/shop/tda4800-tda4800-circuito-integrado-deflexion-vertical-1614 https://electrofranko.com/web/image/product.template/1614/image_1920?unique=8a15491
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TDA4800
TDA4800 Controlador de Fuente Conmutada (SMPS)
Circuito integrado de control para fuentes conmutadas (SMPS) diseñado para aplicaciones de monitores y televisores de alta eficiencia
El TDA4800 es un controlador integrado diseñado para manejar fuentes conmutadas (SMPS) en aplicaciones de monitores y televisores. Su arquitectura permite un control preciso de la conmutación, integrando oscilador, referencia de voltaje y protecciones contra sobretensión. Es ampliamente valorado por su estabilidad operativa, baja corriente de arranque y capacidad para gestionar configuraciones de potencia eficientes en equipos que requieren una regulación de voltaje altamente confiable.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Controlador PWM para fuentes conmutadas (SMPS) |
| Voltaje de suministro | 8 V a 18 V CD (Rango operativo estándar) |
| Corriente de arranque | Baja corriente (Menor a 1 mA para eficiencia) |
| Frecuencia oscilación | Hasta 100 kHz (Sincronizable externamente) |
| Voltaje de referencia | 5.0 V nominal (Con precisión de ±1%) |
| Ciclo de trabajo máx | 50% (Ajustable por hardware) |
| Protecciones integradas | Sobretensión, subtensión y límite de corriente |
| Salida de controlador | Salida totem-pole para manejar MOSFETs |
| Temperatura de unión | Hasta 125°C (Grado de fiabilidad industrial) |
| Consumo operativo | 15 mA típico durante conmutación activa |
| Encapsulado | DIP-16 (Inserción de doble hilera de 16 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pines 1-4: Entrada de realimentación, compensación de error.
- Pines 5-8: Oscilador (R-OSC, C-OSC) y sincronización.
- Pines 9-12: Masa (GND), Salida de control (DRIVE).
- Pines 13-16: Alimentación (VCC), Referencia (VREF), Protección (V-MON).
Ventajas del TDA4800
Control de Precisión: Su oscilador interno estable permite una regulación de salida altamente precisa en diversas cargas.
Protección Activa: Incluye monitoreo continuo de voltaje y corriente para evitar daños catastróficos en etapas de potencia.
Arranque Suave: Posee lógica de arranque controlado que previene sobrecargas al encender el equipo, protegiendo los componentes durante el pico inicial.
Alta Integración: Reemplaza múltiples componentes discretos necesarios para el control de fuentes SMPS, mejorando la fiabilidad del producto.
Aplicaciones Recomendadas
