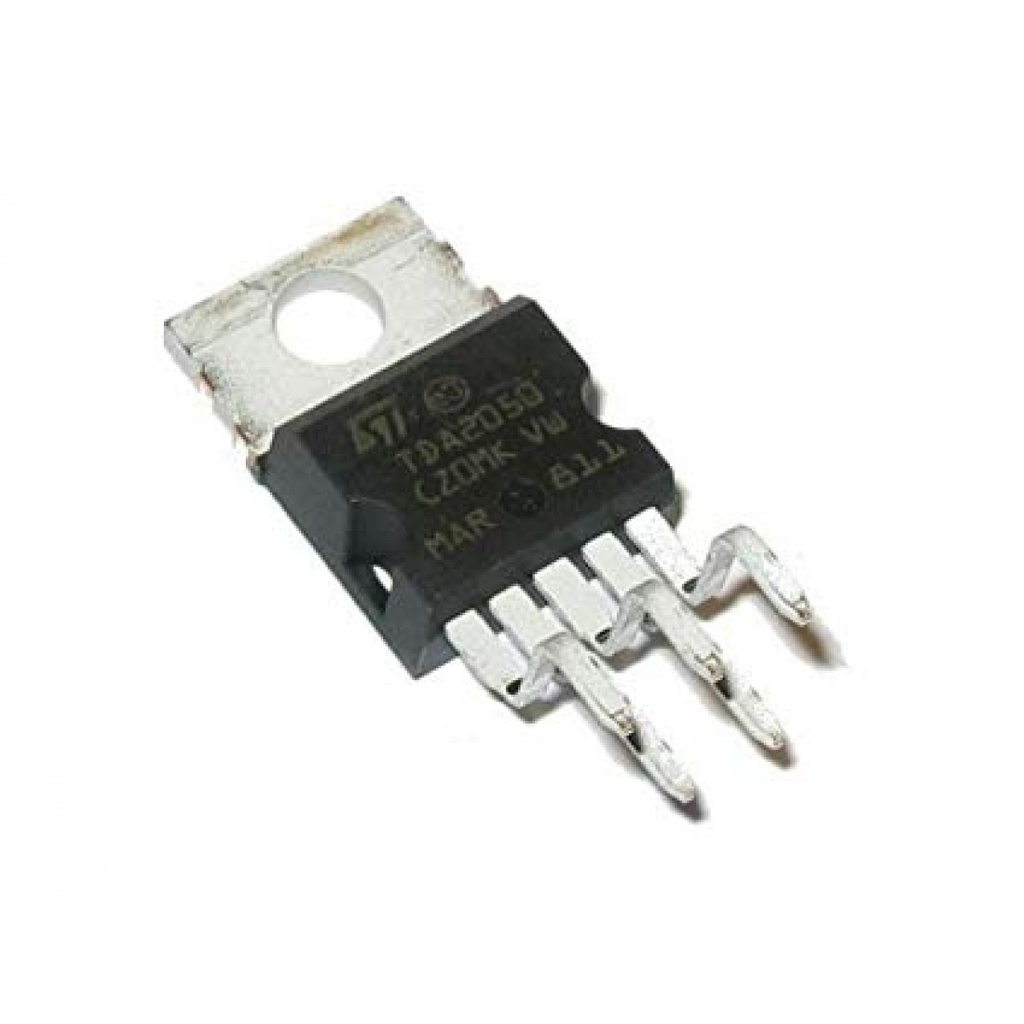

TDA2050 Amplificador de Audio de Alta Fidelidad (32W)
Circuito integrado de potencia de inserción diseñado para la amplificación de audio de alta calidad y alto rendimiento térmico
El TDA2050 es un amplificador de audio monolítico clase AB, ampliamente valorado por su capacidad de entrega de potencia de 32W RMS con una distorsión armónica extremadamente baja. Su arquitectura permite operar con fuentes de alimentación duales, ofreciendo un excelente desempeño en subwoofers y sistemas Hi-Fi. Cuenta con protecciones integradas contra cortocircuitos y sobretemperatura, garantizando máxima seguridad en el funcionamiento continuo de sistemas de audio domésticos y profesionales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador de Potencia Audio (Clase AB) |
| Voltaje alimentación | ±4.5 V a ±25 V CD (Configuración dual) |
| Potencia de salida | 32 W RMS (Con carga de 4 Ohmios) |
| Corriente salida pico | 5.0 A (Capacidad de corriente de salida transitoria) |
| Distorsión (THD) | 0.03% típico (A 1W, 1kHz de frecuencia) |
| Ancho de banda | Hasta 80 kHz (Alta respuesta de frecuencia lineal) |
| Ganancia lazo abierto | 80 dB (Estabilidad analógica y lineal superior) |
| Protecciones internas | Térmica, cortocircuito y SOA integrada de seguridad |
| Consumo (IQ) | 50 mA típico (Sin señal analógica aplicada) |
| Rango térmico | 0°C a +150°C (Unión interna robusta industrial) |
| Encapsulado | PENTAWATT (Estructura de inserción vertical de 5 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (IN+): Entrada analógica de señal no inversora.
- Pin 2 (IN-): Entrada inversora utilizada para retroalimentación.
- Pin 3 (VEE / GND): Suministro eléctrico negativo o retorno común.
- Pin 4 (OUT): Salida de potencia amplificada hacia el altavoz.
- Pin 5 (VCC): Entrada de suministro de voltaje positivo del circuito.
Ventajas del TDA2050
Alta Fidelidad Dinámica: Excelente respuesta de frecuencia que minimiza la distorsión, ideal para sistemas de audio de calidad superior.
Protección Térmica de Seguridad: El circuito incluye un sistema de protección que evita daños por sobrecalentamiento, asegurando durabilidad operativa.
Versatilidad de Alimentación: Puede trabajar tanto con fuentes de alimentación simples como duales, adaptándose a diversos diseños de amplificación.
Montaje Compacto: Su encapsulado Pentawatt facilita la disipación de calor mediante montaje estándar en disipadores, simplificando el diseño mecánico.
Aplicaciones Recomendadas
