Referencia Interna:
TDA2030A

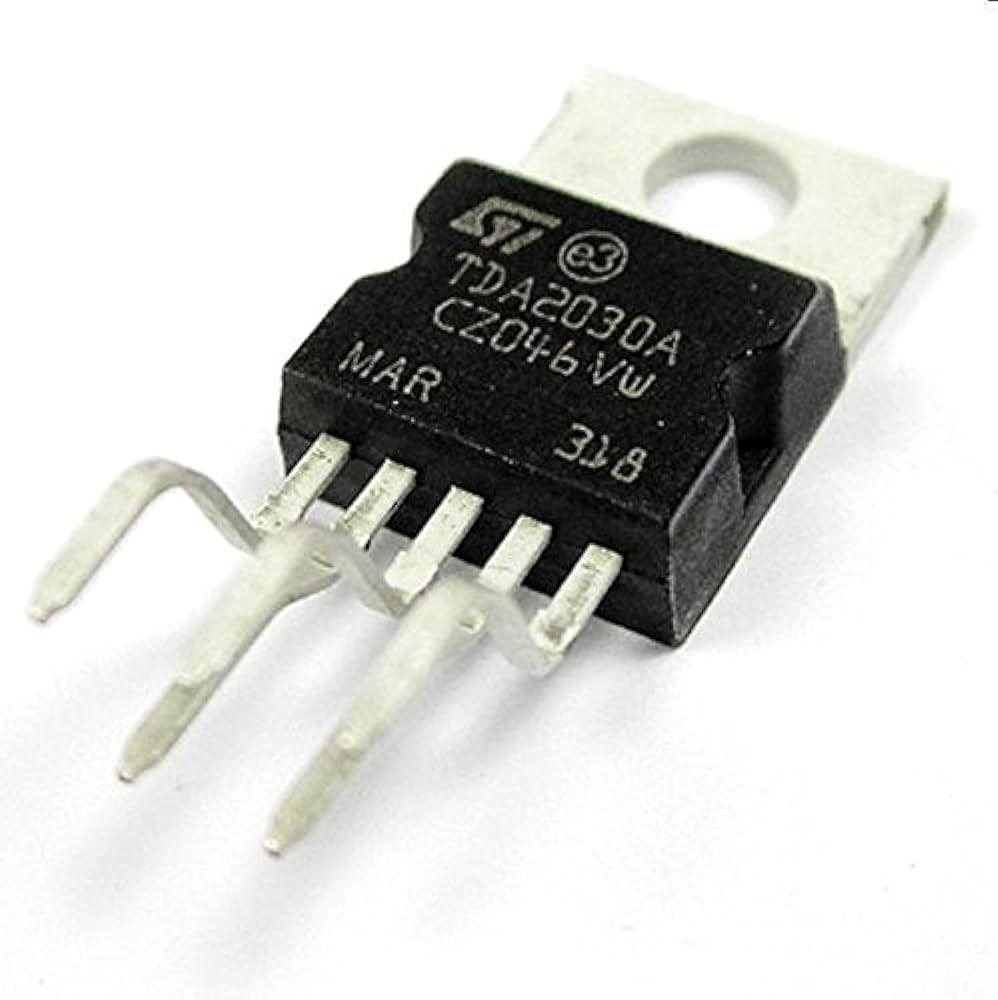

TDA2030A Amplificador de Audio de 18W (Pentawatt)
Circuito integrado de potencia de inserción diseñado para amplificación de audio de alta fidelidad en sistemas mono o estéreo
El TDA2030A es un amplificador de audio monolítico de clase AB, ampliamente utilizado en sistemas de altavoces activos, reproductores de audio y equipos de alta fidelidad. Destaca por su alta corriente de salida y baja distorsión armónica, garantizando un rendimiento acústico superior. Su diseño integra protecciones avanzadas contra cortocircuitos y sobrecalentamiento, haciendo de este componente una solución fiable para aplicaciones de audio de media potencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador de Potencia Audio (Clase AB) |
| Voltaje de alimentación | ±6 V a ±22 V CD (Dual) o 12-44V (Simple) |
| Potencia de salida típica | 18 W RMS (Con carga de 4 Ohmios) |
| Corriente de salida pico | 3.5 A (Alta capacidad dinámica) |
| Distorsión armónica (THD) | 0.05% típico (A 1W, 1kHz) |
| Respuesta de frecuencia | 10 Hz a 140 kHz (Ancho de banda extendido) |
| Ganancia de lazo abierto | 90 dB (Alta precisión analógica) |
| Protecciones internas | Térmica, cortocircuito y SOA (Safe Operating Area) |
| Consumo de corriente (IQ) | 50 mA típico (Sin señal) |
| Rango térmico operación | 0°C a +150°C (Grado industrial profesional) |
| Encapsulado de potencia | PENTAWATT (Inserción vertical de 5 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (IN+): Entrada no inversora (+).
- Pin 2 (IN-): Entrada inversora (-).
- Pin 3 (VEE / GND): Alimentación negativa o Tierra.
- Pin 4 (OUT): Salida de audio amplificada.
- Pin 5 (VCC): Alimentación positiva.
Ventajas del TDA2030A
Alta Fidelidad Dinámica: Excelente respuesta de frecuencia que minimiza la distorsión, ideal para sistemas de audio de calidad superior.
Protección Térmica de Seguridad: El circuito incluye un sistema de protección que evita daños por sobrecalentamiento, asegurando durabilidad operativa.
Versatilidad de Alimentación: Puede trabajar tanto con fuentes de alimentación simples como duales, adaptándose a diversos diseños de amplificación.
Montaje Compacto: Su encapsulado Pentawatt facilita la disipación de calor mediante montaje estándar en disipadores, simplificando el diseño mecánico.
Aplicaciones Recomendadas
TDA2030A Amplificador de Audio de 18W (Pentawatt)
Circuito integrado monolítico de inserción diseñado para amplificación de audio de potencia en radios de automóviles y equipos compactos
El TDA2030A es un amplificador de potencia de audio clase AB, reconocido por su excepcional fiabilidad. Su arquitectura interna proporciona alta capacidad de corriente y mínima distorsión armónica. Integra protecciones muy robustas contra cortocircuitos y sobrecargas térmicas.
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (IN+): Entrada no inversora.
- Pin 2 (IN-): Entrada inversora.
- Pin 3 (GND): Tierra común.
- Pin 4 (OUT): Salida de potencia.
- Pin 5 (Vs/VCC): Alimentación positiva.
TDA2030A Amplificador de Audio de 18W (Pentawatt)
Circuito integrado de potencia de inserción diseñado para amplificación de audio de alta fidelidad en sistemas mono o estéreo
El TDA2030A es un amplificador de audio monolítico de clase AB, ampliamente utilizado en sistemas de altavoces activos, reproductores de audio y equipos de alta fidelidad. Destaca por su alta corriente de salida y baja distorsión armónica, garantizando un rendimiento acústico superior. Su diseño integra protecciones avanzadas contra cortocircuitos y sobrecalentamiento, haciendo de este componente una solución fiable para aplicaciones de audio de media potencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador de Potencia Audio (Clase AB) |
| Voltaje de alimentación | ±6 V a ±22 V CD (Dual) o 12-44V (Simple) |
| Potencia de salida típica | 18 W RMS (Con carga de 4 Ohmios) |
| Corriente de salida pico | 3.5 A (Alta capacidad dinámica) |
| Distorsión armónica (THD) | 0.05% típico (A 1W, 1kHz) |
| Respuesta de frecuencia | 10 Hz a 140 kHz (Ancho de banda extendido) |
| Ganancia de lazo abierto | 90 dB (Alta precisión analógica) |
| Protecciones internas | Térmica, cortocircuito y SOA (Safe Operating Area) |
| Consumo de corriente (IQ) | 50 mA típico (Sin señal) |
| Rango térmico operación | 0°C a +150°C (Grado industrial profesional) |
| Encapsulado de potencia | PENTAWATT (Inserción vertical de 5 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (IN+): Entrada no inversora (+).
- Pin 2 (IN-): Entrada inversora (-).
- Pin 3 (VEE / GND): Alimentación negativa o Tierra.
- Pin 4 (OUT): Salida de audio amplificada.
- Pin 5 (VCC): Alimentación positiva.
Ventajas del TDA2030A
Alta Fidelidad Dinámica: Excelente respuesta de frecuencia que minimiza la distorsión, ideal para sistemas de audio de calidad superior.
Protección Térmica de Seguridad: El circuito incluye un sistema de protección que evita daños por sobrecalentamiento, asegurando durabilidad operativa.
Versatilidad de Alimentación: Puede trabajar tanto con fuentes de alimentación simples como duales, adaptándose a diversos diseños de amplificación.
Montaje Compacto: Su encapsulado Pentawatt facilita la disipación de calor mediante montaje estándar en disipadores, simplificando el diseño mecánico.
Aplicaciones Recomendadas
TDA2030A Amplificador de Audio de 18W (Pentawatt)
Circuito integrado monolítico de inserción diseñado para amplificación de audio de potencia en radios de automóviles y equipos compactos
El TDA2030A es un amplificador de potencia de audio clase AB, reconocido por su excepcional fiabilidad. Su arquitectura interna proporciona alta capacidad de corriente y mínima distorsión armónica. Integra protecciones muy robustas contra cortocircuitos y sobrecargas térmicas.
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (IN+): Entrada no inversora.
- Pin 2 (IN-): Entrada inversora.
- Pin 3 (GND): Tierra común.
- Pin 4 (OUT): Salida de potencia.
- Pin 5 (Vs/VCC): Alimentación positiva.
