Referencia Interna: TDA2030A

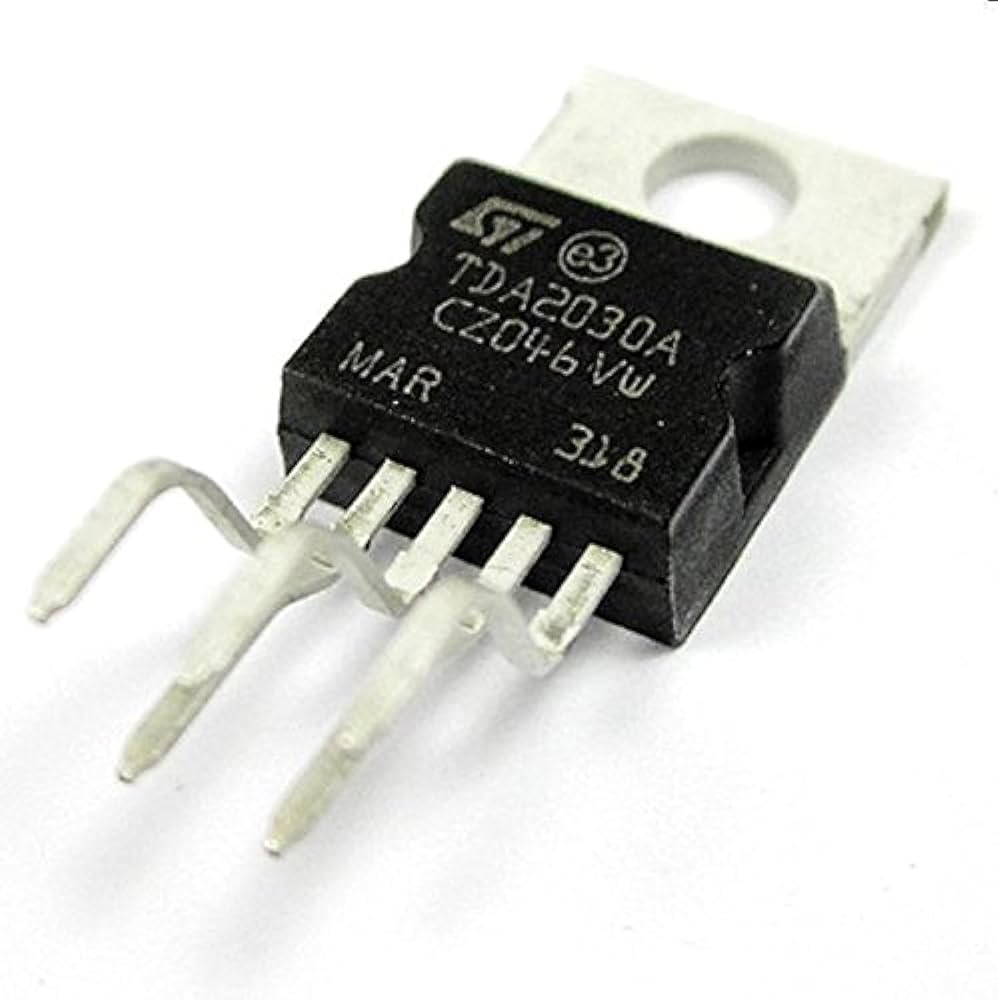

Circuito Integrado TDA2030A – Amplificador de Audio de Media Potencia

El TDA2030A es un circuito integrado amplificador de audio mono, muy utilizado en altavoces activos, sistemas domésticos, automóviles y experimentos escolares. Soporta hasta 18W en 4 Ω, con baja distorsión y excelente eficiencia. Incluye varias protecciones internas y se destaca por su bajo costo y practicidad en proyectos DIY y reemplazo de integrados en radios y equipos clásicos. Permite un montaje sencillo mediante encapsulado Pentawatt-5.

Especificaciones Técnicas

Tipo de dispositivo	Amplificador de potencia mono
Potencia máxima de salida	18W (4Ω)
Impedancia recomendada	4Ω a 8Ω
Voltaje de alimentación	9 V a 36 V simple / ±4.5 V a ±18 V dual
Encapsulado	Pentawatt-5
THD típica	0.1% @ 14W
Respuesta en frecuencia	20 Hz – 140 kHz
Protección interna	Cortocircuito, sobrecalentamiento, inversión de polaridad
Ruido de entrada	2 µV rms
Consumo en reposo	30 mA típico
Temperatura de operación	0°C a 70°C
Ganancia típica	30 dB
Corriente máxima de salida	3.5A pico
Voltaje offset de entrada	250 mV máx.
Aplicaciones	Bocinas activas, Hi-Fi, laboratorio, automotriz

Usos Comunes del TDA2030A

• Bocinas activas caseras: Perfecto para proyectos de altavoces autoamplificados en el hogar.
• Reparación de Hi-Fi: Reemplazo en radios y microcomponentes de sonido antiguos con salida deteriorada.
• TV y multimedia: Mejora sonido en televisores y sistemas de audio de computadoras personales.
• Prácticas educativas: Indispensable en laboratorios de electrónica y para aprender amplificación real.
• Equipos automotrices: Se usa en radios y bocinas de autos por su robustez.
• DIY acústico: Muy útil en kits y diseños de mini amplificadores mono para estudiantes.

Consultar ficha técnica (Datasheet)

Descargue la hoja de datos del TDA2030A con curvas y aplicaciones para proyectos de audio.

Descargue su Datasheet (PDF)
