- Amplificador de Audio de 10W Circuito [TDA2003] Amplificador de Audio de 10W Circuito
Amplificador de Audio de 10W Circuito
[TDA2003] Amplificador de Audio de 10W Circuito
https://electrofranko.com/shop/tda2003-amplificador-de-audio-de-10w-circuito-1220 https://electrofranko.com/web/image/product.template/1220/image_1920?unique=a48b57d
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
TDA2003

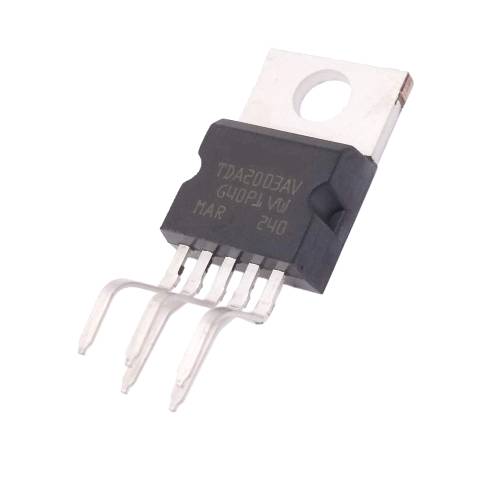

TDA2003 Amplificador de Audio de 10W (Pentawatt)
Circuito integrado monolítico de inserción diseñado para amplificación de audio de potencia en radios de automóviles y equipos compactos
El TDA2003 es un amplificador de potencia de audio clase AB, reconocido por su excepcional fiabilidad en autorradios y proyectos electrónicos. Su arquitectura interna proporciona alta capacidad de corriente y mínima distorsión armónica. Integra protecciones muy robustas contra cortocircuitos, sobrecargas térmicas y transitorios eléctricos de carga, minimizando drásticamente la necesidad de componentes externos periféricos gracias a su eficiente encapsulado Pentawatt clásico de cinco pines.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador de Potencia Audio (Clase AB) |
| Voltaje de alimentación | 8 V a 18 V CD (Rango operativo automotriz) |
| Potencia de salida máxima | 10 W típico (Con carga de 2 Ohmios a 14.4V) |
| Potencia de salida nominal | 6 W RMS típico (Con carga de 4 Ohmios) |
| Corriente pico máxima | 3.5 A (Capacidad de corriente de salida transitoria) |
| Distorsión armónica (THD) | 0.15% típico (A 1W, carga de 4 Ohmios) |
| Ganancia de voltaje (Gv) | Configurable mediante red resistiva externa (Tip. 40dB) |
| Resistencia térmica (θjc) | 3.0 °C/W (Excelente acoplamiento al disipador) |
| Protecciones de seguridad | Térmica, cortocircuito CA/CD y picos de sobretensión |
| Rango térmico operación | -40°C a +150°C (Grado automotriz / industrial) |
| Encapsulado de potencia | PENTAWATT (Inserción vertical de 5 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (IN+): Entrada de señal analógica no inversora.
- Pin 2 (IN-): Entrada inversora (Utilizada para la retroalimentación negativa).
- Pin 3 (GND): Tierra común y conexión física a la lengüeta metálica.
- Pin 4 (OUT): Salida de potencia amplificada hacia el altavoz.
- Pin 5 (Vs/VCC): Entrada de voltaje de suministro eléctrico positivo.
Ventajas del TDA2003
Mínimos Componentes Externos: Requiere muy pocas resistencias y capacitores periféricos, lo que reduce los costos de ensamblaje y ahorra espacio crítico en el circuito impreso.
Alta Capacidad de Corriente: Entrega hasta 3.5 Amperios pico, permitiendo mover cargas exigentes de 2 Ohmios, característico en sistemas de altavoces para automóviles.
Protección Total Integrada: Soporta de forma autónoma cortocircuitos a tierra o a Vcc en la salida, sobrecalentamientos térmicos severos y descargas de voltaje de carga.
Facilidad de Montaje: Su cápsula Pentawatt permite una transferencia térmica rápida y eficaz hacia disipadores de aluminio estándar con un simple tornillo de sujeción central.
Aplicaciones Recomendadas
