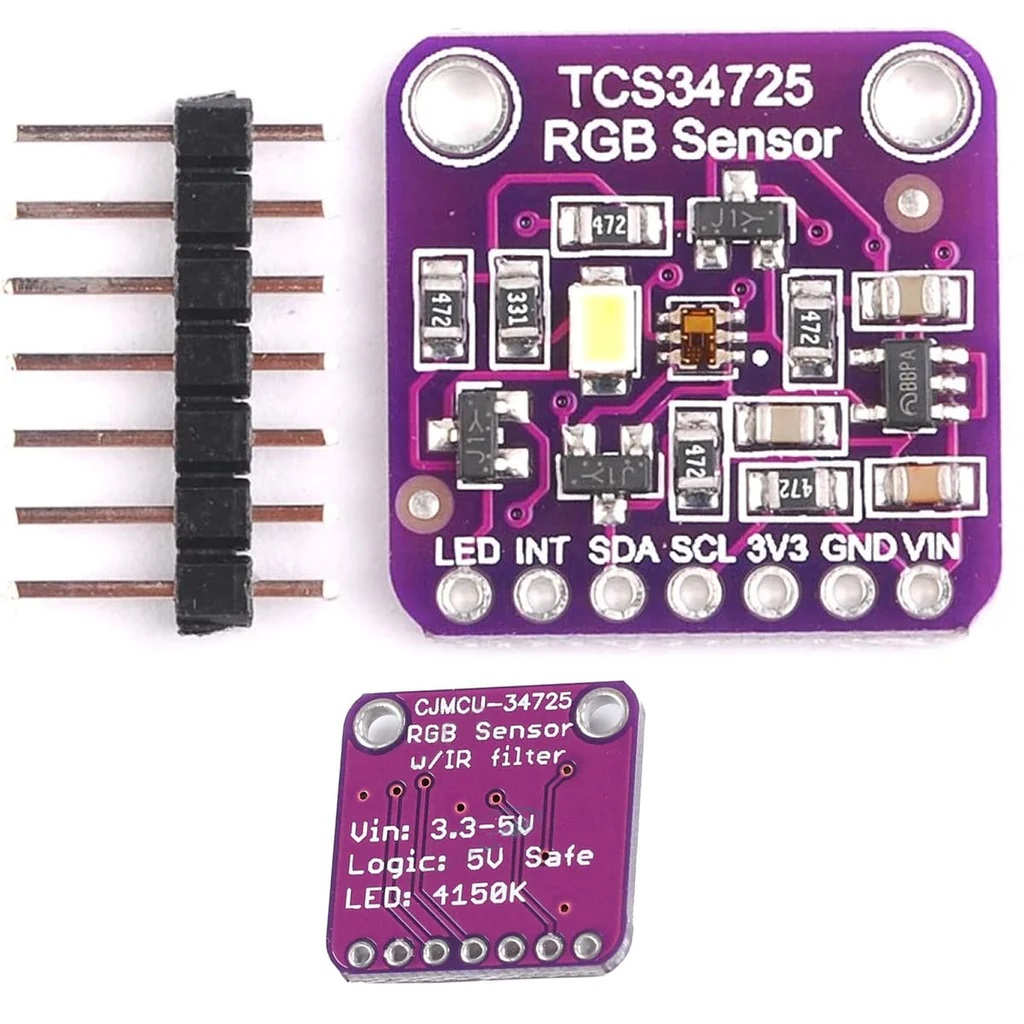

TCS34725 Sensor de Color RGB Módulo para Arduino CJMCU-34725
[TCS34725] TCS34725 Sensor de Color RGB Módulo para Arduino CJMCU-34725
Referencia Interna:
TCS34725
Módulo sensor de color TCS34725
Medición digital RGBC con filtro infrarrojo
El TCS34725 mide componentes roja, verde, azul y clara mediante ADC internos de 16 bits, filtro de bloqueo infrarrojo y control programable de ganancia e integración. Se comunica por I²C y ofrece lecturas más directas que sensores de salida por frecuencia. Muchas placas incluyen LED blanco para iluminar el objeto. Arduino y Raspberry Pi disponen de bibliotecas; una clasificación confiable exige controlar distancia, luz, geometría y calibración.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | ams TCS34725 |
| Canales | Rojo, verde, azul y claro |
| Resolución | ADC de 16 bits |
| Interfaz | I²C |
| Dirección | 0x29 fija |
| Alimentación del sensor | 2,7–3,6 V |
| Compatibilidad | Arduino y Raspberry Pi por I²C |
| Características adicionales | Valor |
|---|---|
| Ganancia | 1×, 4×, 16× y 60× |
| Integración | 2,4–614 ms |
| Filtro IR | Integrado |
| Interrupción | Umbrales programables |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo obtiene RGBC crudo y presenta proporciones normalizadas, reduciendo el efecto de cambios globales de intensidad antes de clasificar.
#include <Wire.h>
#include <Adafruit_TCS34725.h>
Adafruit_TCS34725 tcs(TCS34725_INTEGRATIONTIME_50MS,TCS34725_GAIN_4X);
void setup(){Serial.begin(115200);if(!tcs.begin()){Serial.println("TCS34725 no detectado");while(1);}}
void loop(){uint16_t r,g,b,c;tcs.getRawData(&r,&g,&b,&c);float suma=r+g+b;if(suma<1)suma=1;Serial.print("R%=");Serial.print(100*r/suma,1);Serial.print(" G%=");Serial.print(100*g/suma,1);Serial.print(" B%=");Serial.print(100*b/suma,1);Serial.print(" C=");Serial.println(c);delay(250);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el TCS34725 requiere 2,7–3,6 V en el sensor; breakout según regulación. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o.
2. ¿Cómo se conecta al controlador?
La interfaz principal es I²C en dirección fija 0x29. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa incluido.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con TCS3200?
Frente a TCS3200, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con AS7262 espectral?
Comparado con AS7262 espectral, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede medir temperatura de color?
Puede estimarla a partir de RGBC bajo iluminación conocida, pero no iguala un colorímetro calibrado ni garantiza precisión universal entre fuentes.
9. ¿Por qué incluye un canal claro?
Mide intensidad total sin filtro cromático, ayuda a evaluar exposición, saturación, iluminancia aproximada y normalización de los canales RGB durante.
10. ¿Puede compartir I²C con otro TCS34725?
No directamente porque su dirección 0x29 es fija; utiliza multiplexor I²C, buses separados o habilitación individual de alimentación durante el.
