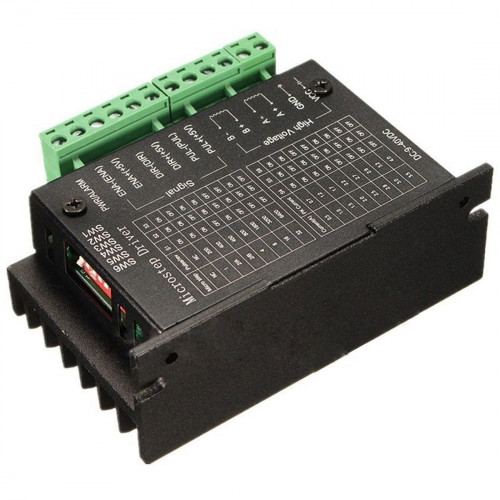

Driver de Motor Paso a Paso TB6600
El TB6600 es un controlador profesional para motores paso a paso bipolares, ampliamente utilizado en CNC, impresoras 3D, robots y sistemas industriales. Ofrece control de corriente ajustable, microstepping configurable y protección integrada contra sobrecorriente y sobrecalentamiento. Su capacidad para manejar motores NEMA17, NEMA23 y NEMA24 lo convierte en una solución robusta y confiable para aplicaciones que requieren torque elevado y precisión de posicionamiento.
Especificaciones Técnicas
| Tipo de módulo | Driver para motor paso a paso bipolar |
|---|---|
| Modelo | TB6600 |
| Voltaje de operación | 9 V a 42 V DC |
| Corriente de salida | 0.5 A a 4.0 A |
| Tipo de motor compatible | Bipolar NEMA17 / NEMA23 / NEMA24 |
| Microstepping | 1 / 2 / 4 / 8 / 16 / 32 (según versión) |
| Frecuencia de pulso | Hasta 200 kHz |
| Lógica de control | 3.3 V y 5 V compatible |
| Entradas | PUL, DIR, ENA |
| Protecciones | Sobrecorriente, sobrecalentamiento, cortocircuito |
| Modo de corriente | 6 configuraciones ajustables por DIP switch |
| Modo de pasos | 6 configuraciones de microstep |
| Eficiencia | Alta eficiencia por control PWM |
| Aislamiento | Alta inmunidad al ruido en señales internas |
| Disipación | Carcasa metálica con disipador integrado |
| Temperatura de trabajo | -10 °C a 50 °C |
| Dimensiones | 96 × 56 × 33 mm aprox. |
| Aplicaciones | CNC, robots, precisión de movimiento |
