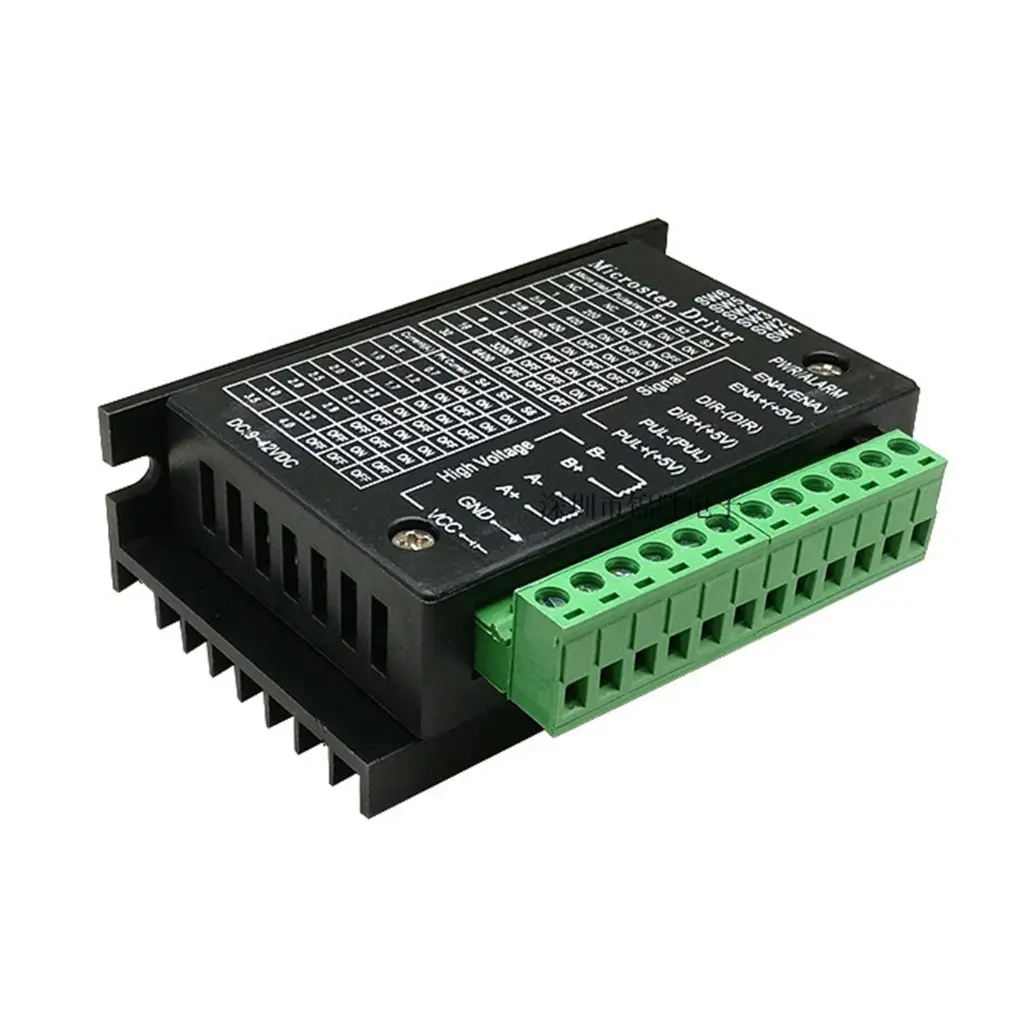

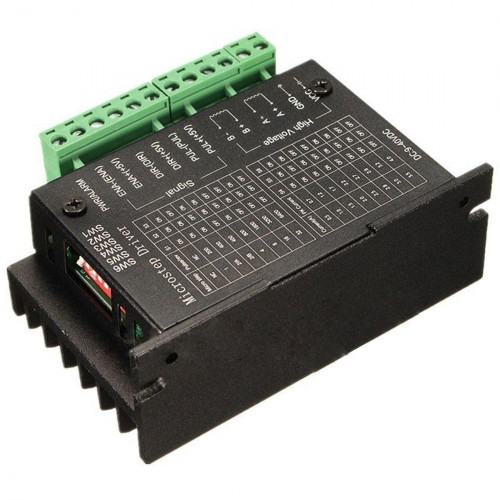

Controlador de Motor Paso a Paso TB6600
Driver Bipolar de Alta Potencia para NEMA 17, 23 y 34
El TB6600 es un controlador de motor paso a paso bipolar
de alto rendimiento basado en el chip Toshiba TB6600HG.
Diseñado para motores NEMA 17, 23 y 34, este driver
permite un control preciso de velocidad y dirección, ideal para
sistemas CNC, impresoras 3D, cortadoras láser y automatización industrial.
Soporta múltiples configuraciones de corriente y micropasos,
ofreciendo un funcionamiento estable, silencioso y de alta eficiencia.
Característica
Descripción
Modelo
TB6600
Tipo
Controlador (driver) para motor paso a paso bipolar
Voltaje de alimentación
9V – 42V DC
Corriente de salida
0.5A – 4.0A (ajustable por DIP switch)
Tipo de motor compatible
NEMA 17, NEMA 23, NEMA 34
Modo de control
Pulso y dirección (PUL/DIR/ENA)
Entradas de señal
Compatible con 3.3V/5V (TTL/CMOS)
Frecuencia de entrada máxima
Hasta 200 kHz
Modos de micropasos
1, 2, 4, 8, 16, 32 pasos (configurable)
Protecciones
Sobrecorriente, sobretemperatura y cortocircuito
Tipo de conexión
Borneras de tornillo y conectores para control
Indicadores LED
Encendido y estado de funcionamiento
Temperatura de trabajo
–10 °C a +45 °C
Dimensiones
96 mm × 71 mm × 37 mm aprox.
Conexiones del módulo
Terminal
Función
PUL+
Entrada de pulso (señal PWM o STEP)
PUL–
GND de señal de pulso
DIR+
Entrada de dirección
DIR–
GND de dirección
ENA+
Entrada de habilitación del driver
ENA–
GND de habilitación
A+, A–
Conexión a una de las bobinas del motor
B+, B–
Conexión a la segunda bobina del motor
VCC
Alimentación positiva (9–42V DC)
GND
Tierra de alimentación
Aplicaciones
Máquinas CNC y routers de control numérico
Impresoras 3D y cortadoras láser
Control de motores paso a paso de alta potencia
Brazos robóticos y automatización industrial
Proyectos de prototipado y mecatrónica
