Elevador de Voltaje Boost Step Up 6W 2A
[SX1308] Elevador de Voltaje Boost Step Up 6W 2A
Referencia Interna:
SX1308
Convertidor elevador DC-DC compacto SX1308
SX1308 · Boost ajustable
El SX1308 es un módulo Boost ajustable diseñado para gestionar alimentación de corriente continua con una entrada de 2–24 V CC y una salida de Hasta 28 V CC ajustable. Integra SX1308, 1,2 MHz, componentes magnéticos, filtrado y elementos de ajuste según su versión. Se utiliza en Equipos portátiles y cargas de baja potencia. La capacidad continua depende de la relación entre voltajes, refrigeración, cableado, temperatura ambiental y calidad de la fuente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Boost ajustable |
| Entrada | 2–24 V CC |
| Salida | Hasta 28 V CC ajustable |
| Corriente | 2 A pico; corriente útil disminuye al elevar más tensión |
| Potencia | Potencia limitada por entrada, relación de elevación y temperatura |
| Control principal | Potenciómetro multivuelta |
| Circuito o tecnología | SX1308, 1,2 MHz |
| Características adicionales | Valor |
|---|---|
| Tipo de conversión | DC-DC no aislada |
| Polaridad | Debe respetarse estrictamente |
| Refrigeración | Necesaria al aproximarse a corrientes elevadas |
| Cableado | Dimensionado según corriente y longitud |
| Ajuste inicial | Realizar sin carga y verificar con multímetro |
| Protección recomendada | Fusible y protección de polaridad en la entrada |
| Aplicación principal | Equipos portátiles y cargas de baja potencia |
Ventajas principales
Conversión eficiente: La regulación conmutada reduce pérdidas respecto de soluciones lineales cuando existe una diferencia considerable entre las tensiones de entrada y salida.
Ajuste práctico: Sus controles permiten adaptar la alimentación a distintas cargas, verificando previamente los valores eléctricos mediante instrumentos de medición adecuados.
Integración sencilla: Los terminales claramente identificados facilitan incorporarlo en fuentes, baterías y equipos que trabajen con alimentación de corriente continua.
Formato reutilizable: Puede emplearse en pruebas, mantenimiento o instalaciones definitivas, siempre que permanezca dentro de sus límites eléctricos y térmicos.
Protección ampliable: Admite fusibles, interruptores, diodos y supresores externos para mejorar la seguridad según las exigencias particulares de cada instalación.
Aplicaciones recomendadas
Fuentes de alimentación: Permite implementar fuentes adaptadas para equipos portátiles y cargas de baja potencia, manteniendo una conversión regulada dentro de los rangos especificados.
Sistemas con baterías: Acondiciona la energía procedente de baterías cuando sus variaciones permanecen dentro de los límites de entrada admitidos por el módulo.
Mantenimiento electrónico: Resulta útil para alimentar temporalmente equipos durante diagnóstico, reparación y comprobaciones controladas realizadas con multímetro y carga conocida.
Instalaciones DC: Puede incorporarse en tableros y equipos de corriente continua utilizando fusible, ventilación y conductores dimensionados para la corriente prevista.

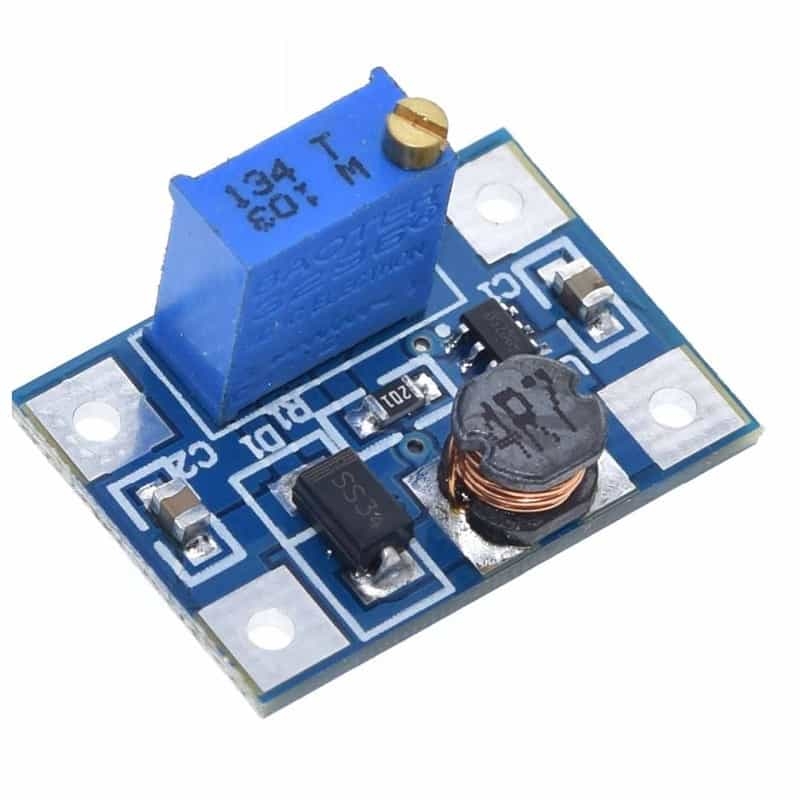

Las imágenes presentan la distribución de componentes, los controles disponibles y la identificación de los terminales eléctricos del módulo SX1308.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas o criterios de selección.
1. ¿Qué función realiza este módulo?
El SX1308 permite elevar una tensión continua, manteniendo la salida dentro de su rango y respetando corriente, potencia, temperatura y polaridad especificadas.
2. ¿Cuál es su rango eléctrico principal?
Trabaja con entrada de 2–24 V CC y salida de Hasta 28 V CC ajustable. La corriente indicada es 2 A pico; corriente útil disminuye al elevar más tensión, sujeta siempre a refrigeración y condiciones reales.
3. ¿Puede trabajar permanentemente a potencia máxima?
La cifra de Potencia limitada por entrada, relación de elevación y temperatura representa el límite anunciado. La operación continua exige margen térmico, ventilación, conductores adecuados y temperaturas verificadas durante la carga.
4. ¿Cómo se ajusta antes de conectar la carga?
Energiza solamente la entrada, mide la salida con multímetro y regula lentamente los potenciómetros. Conecta la carga únicamente después de confirmar tensión y polaridad.
5. ¿Cómo se compara con un regulador lineal?
Un convertidor conmutado suele desperdiciar menos potencia y calentarse menos. El regulador lineal es más simple, pero disipa como calor la diferencia de tensión.
6. ¿En qué se diferencia de un convertidor Buck?
El SX1308 utiliza topología Boost ajustable; un convertidor Buck modifica la tensión en otra dirección. Debe elegirse según la relación existente entre entrada y salida.
7. ¿Es igual la corriente de entrada y salida?
No necesariamente. La potencia se conserva aproximadamente descontando pérdidas; al aumentar tensión disminuye la corriente disponible, mientras al reducirla puede ocurrir lo contrario.
8. ¿Qué diferencia existe frente a un módulo de menor potencia?
Este modelo admite una capacidad eléctrica superior, pero requiere más refrigeración, cables gruesos y protección. Un módulo pequeño resulta preferible para cargas ligeras y compactas.
9. ¿Qué protecciones externas son recomendables?
Conviene instalar fusible de entrada, protección de polaridad y supresión de transitorios. Las protecciones internas dependen de la versión comercial concreta del módulo.
10. ¿Por qué puede calentarse durante el funcionamiento?
Las pérdidas del semiconductor, diodo, inductor, pistas y conexiones producen calor. Una diferencia grande de tensión o corriente elevada incrementa considerablemente esa disipación.
