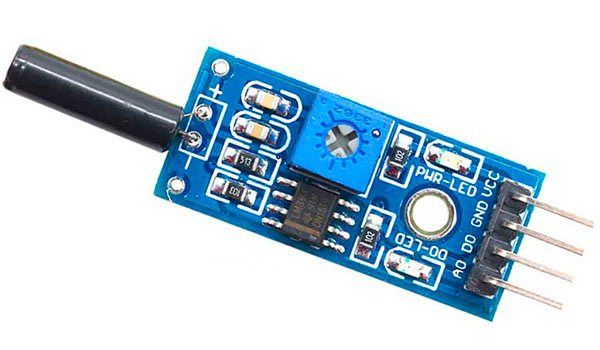

SW18010P Sensor de Vibración para Arduino

[SW18010P] SW18010P Sensor de Vibración para Arduino

https://electrofranko.com/web/image/product.template/1974/image_1920?unique=54626ca

S/ 6.50 6.5 PEN S/ 6.50

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: SW18010P

Módulo sensor de vibración SW-18010P

Interruptor de vibración con salida digital ajustable

El SW18010P es un módulo detector de vibración basado en un interruptor mecánico sensible y un comparador, normalmente LM393. Produce pulsos cuando recibe golpes o movimiento y permite ajustar el umbral mediante potenciómetro. Es útil para alarmas, detección de manipulación y actividad mecánica, pero no mide aceleración ni frecuencia con precisión. Arduino y Raspberry Pi pueden leer la salida digital aplicando filtrado temporal para evitar múltiples eventos.

Especificaciones técnicas

Características principalesValor
SensorSW-18010P
PrincipioContacto mecánico por vibración
Alimentación habitual3,3–5 V
ComparadorLM393 en módulo común
SalidaDigital
AjustePotenciómetro de sensibilidad
CompatibilidadArduino y Raspberry Pi por GPIO
Características adicionalesValor
IndicadoresLED de alimentación y estado
RespuestaPulsos ante golpes o movimiento
Medición analógicaNo disponible
FiltradoAntirrebote recomendado
Información técnica: No lo uses como acelerómetro calibrado. Fija la placa firmemente y ajusta el umbral en el mismo montaje donde trabajará.

Ventajas y aplicaciones

Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.

Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.

Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.

Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.

Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.

Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.

Galería de esquemas y conexiones

Guía de conexión: VCC→5V/3V3 · GND→GND · DO→D2; confirma pull-up y nivel alto antes de Raspberry Pi
🎓 Funcionamiento del ejemplo

El ejemplo cuenta únicamente cambios separados por una ventana de tiempo, enciende el LED y muestra eventos acumulados por el monitor serial.

Ejemplo Arduino · SW18010P
const byte SENSOR=2,LED=13;bool previo=HIGH;unsigned long cambios=0,ultimo=0;
void setup(){Serial.begin(115200);pinMode(SENSOR,INPUT_PULLUP);pinMode(LED,OUTPUT);}
void loop(){bool actual=digitalRead(SENSOR);if(actual!=previo&&millis()-ultimo>30){ultimo=millis();previo=actual;cambios++;digitalWrite(LED,!actual);Serial.print("Estado=");Serial.print(actual);Serial.print(" cambios=");Serial.println(cambios);}delay(5);}

Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.

1. ¿Qué alimentación necesita?

el SW-18010P requiere 3,3–5 V. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.

2. ¿Cómo se conecta al controlador?

La interfaz principal es salida digital de comparador. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa incluido.

3. ¿Es compatible con Arduino Uno?

Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.

4. ¿Puede utilizarse con Raspberry Pi?

Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.

5. ¿Qué conviene revisar antes de instalarlo?

Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.

6. ¿Cómo se compara con 801S?

Frente a 801S, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.

7. ¿Cómo se compara con MPU6050?

Comparado con MPU6050, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.

8. ¿Puede medir intensidad de vibración?

No con precisión; entrega eventos digitales dependientes del umbral. Para amplitud, frecuencia o aceleración utiliza un sensor analógico o MEMS calibrado.

9. ¿Por qué genera varios pulsos por golpe?

El contacto interno rebota físicamente y la estructura continúa oscilando; una ventana de bloqueo o contador temporal consolida pulsos en un evento.

10. ¿Cómo debe ajustarse el potenciómetro?

Instala primero el módulo, gira hasta evitar activaciones en reposo y prueba impactos mínimos relevantes, dejando margen frente al ruido ambiental.
