  2. Diodo Doble Schotky 45V 60A [STPS6045CW] Diodo Doble Schotky 45V 60A

Diodo Doble Schotky 45V 60A

[STPS6045CW] Diodo Doble Schotky 45V 60A

https://electrofranko.com/web/image/product.template/2675/image_1920?unique=1d6a489

S/ 12.00 12.0 PEN S/ 12.00

S/ 12.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: STPS6045CW

Diodo Schottky Dual de Alta Corriente - STPS6045CW

El STPS6045CW es un diodo rectificador Schottky dual de alto rendimiento, diseñado específicamente para aplicaciones de fuentes de alimentación conmutadas (SMPS), convertidores DC/DC de alta frecuencia y circuitos de rectificación de alta eficiencia. Combina dos diodos Schottky independientes conectados en configuración de cátodo común dentro de un encapsulado TO-247AC.

Este dispositivo se caracteriza por su muy baja caída de voltaje directo, lo que minimiza las pérdidas de conducción, y su conmutación extremadamente rápida, lo que garantiza una alta eficiencia en aplicaciones de conmutación rápida. La capacidad de manejar hasta 60A y un voltaje inverso de 45V lo hacen ideal para la salida de fuentes de alimentación de 5V o 12V de alta corriente.

Especificaciones Técnicas

Tipo de dispositivoDiodo Rectificador Schottky Dual
ModeloSTPS6045CW
EncapsuladoTO-247AC
Voltaje Inverso Pico (VRRM)45 V
Corriente Directa Total (IF(AV))60 A (30A por diodo)
Corriente de Sobretensión Máxima180 A (pico no repetitivo)
Caída de Voltaje Directo (VF)0.57 V @ 30A y 125°C (Típico)
ConfiguraciónCátodo Común (Dual)
Tiempo de Recuperación InversoExtremadamente Rápido (Schottky)
Temperatura de Unión Máxima150 °C
Aplicación PrimariaRectificación de Salida en SMPS y Convertidores DC/DC

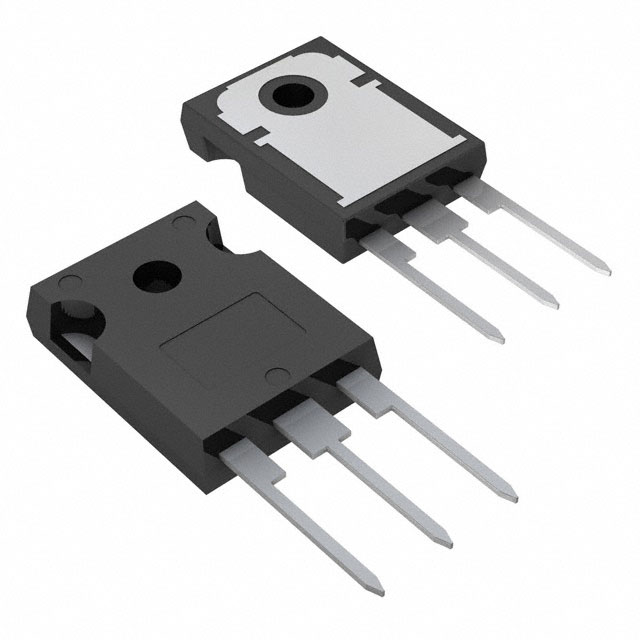

Diodo Schottky STPS6045CW TO-247

Usos Comunes del STPS6045CW

  • • Fuentes de Alimentación Conmutadas (SMPS): Rectificación de salida de alta corriente en servidores y PC.
  • • Convertidores DC/DC de Alta Eficiencia: Utilizado en etapas de salida de reguladores buck o boost.
  • • Inversores Solares y Cargadores de Batería: Ideal para aplicaciones de baja tensión y alta corriente.
  • • Aplicaciones de Conmutación Rápida: Donde el tiempo de recuperación es un factor crítico.
  • • Protección contra Polaridad Inversa: Por su baja caída de voltaje directo y alta capacidad de corriente.
  • • Circuitos de Rectificación para Equipos de Telecomunicaciones: Donde se exige rendimiento y fiabilidad.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del STPS6045CW para ver curvas de rendimiento térmico y eléctrico detalladas.
