STM8S003F3P6 Tarjeta de Desarrollo de Módulo
[STM8S003F3P6] STM8S003F3P6 Tarjeta de Desarrollo de Módulo
Referencia Interna:
STM8S003F3P6

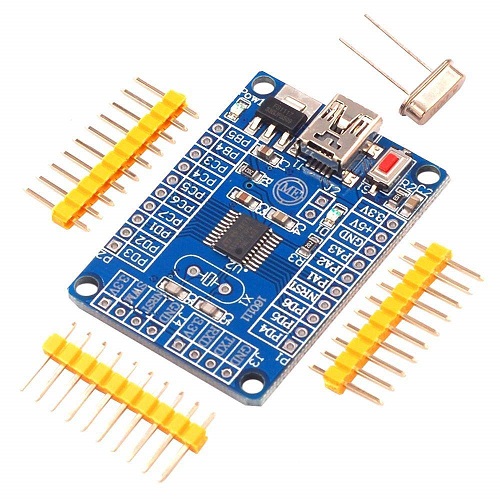

Placa mínima STM8S003F3P6
Microcontrolador STM8 de 8 bits económico
El STM8S003F3P6 es un microcontrolador de 8 bits económico con CPU STM8 hasta 16 MHz, 8 KB de Flash, 1 KB de RAM y periféricos básicos para control embebido. En placa mínima resulta apropiado para temporizadores, sensores, relés y producción de bajo costo. Se programa mediante SWIM usando ST-LINK y herramientas STM8. No corresponde a una placa Arduino estándar, aunque existen proyectos comunitarios; Raspberry Pi puede comunicarse por UART o I²C.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| MCU | STM8S003F3P6 |
| CPU | STM8 hasta 16 MHz |
| Flash | 8 KB |
| RAM | 1 KB |
| EEPROM | 128 bytes |
| Alimentación | 2,95–5,5 V |
| Programación | SWIM mediante ST-LINK |
| Características adicionales | Valor |
|---|---|
| ADC | 10 bits, hasta 5 canales según encapsulado |
| Interfaces | UART, SPI e I²C |
| Temporizadores | 16 y 8 bits |
| Encapsulado | TSSOP-20 |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo conceptual debe compilarse con soporte STM8 específico; verifica asignación de pines de la placa antes de controlar LED o entradas.
const byte SENSOR=2,LED=13;bool previo=HIGH;unsigned long cambios=0,ultimo=0;
void setup(){Serial.begin(115200);pinMode(SENSOR,INPUT_PULLUP);pinMode(LED,OUTPUT);}
void loop(){bool actual=digitalRead(SENSOR);if(actual!=previo&&millis()-ultimo>30){ultimo=millis();previo=actual;cambios++;digitalWrite(LED,!actual);Serial.print("Estado=");Serial.print(actual);Serial.print(" cambios=");Serial.println(cambios);}delay(5);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el STM8S003F3P6 requiere 2,95–5,5 V. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es SWIM para programación; UART, SPI e I²C en aplicación. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con ATmega328P?
Frente a ATmega328P, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con STM32F103C8T6?
Comparado con STM32F103C8T6, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede programarse con Arduino IDE?
Existen núcleos comunitarios, pero el soporte no es oficial ni tan amplio; STVD, Cosmic o SDCC ofrecen flujos más propios de STM8.
9. ¿Qué programador necesita?
Un ST-LINK compatible con SWIM, conectando SWIM, NRST, alimentación de referencia y tierra; un adaptador USB-TTL no reemplaza ese programador.
10. ¿Para qué sirve la EEPROM integrada?
Guarda pequeños parámetros que deben conservarse sin energía, como calibración o configuración, respetando ciclos de escritura y protección definidos durante.
