ST-LINKV2 Mini Programador Depurador por USB de Microcontroladores STM32 STM8
[ST-LINKV2] ST-LINKV2 Mini Programador Depurador por USB de Microcontroladores STM32 STM8
Referencia Interna:
ST-LINKV2
Programador y depurador ST-LINK/V2
Interfaz SWD/SWIM para STM32 y STM8

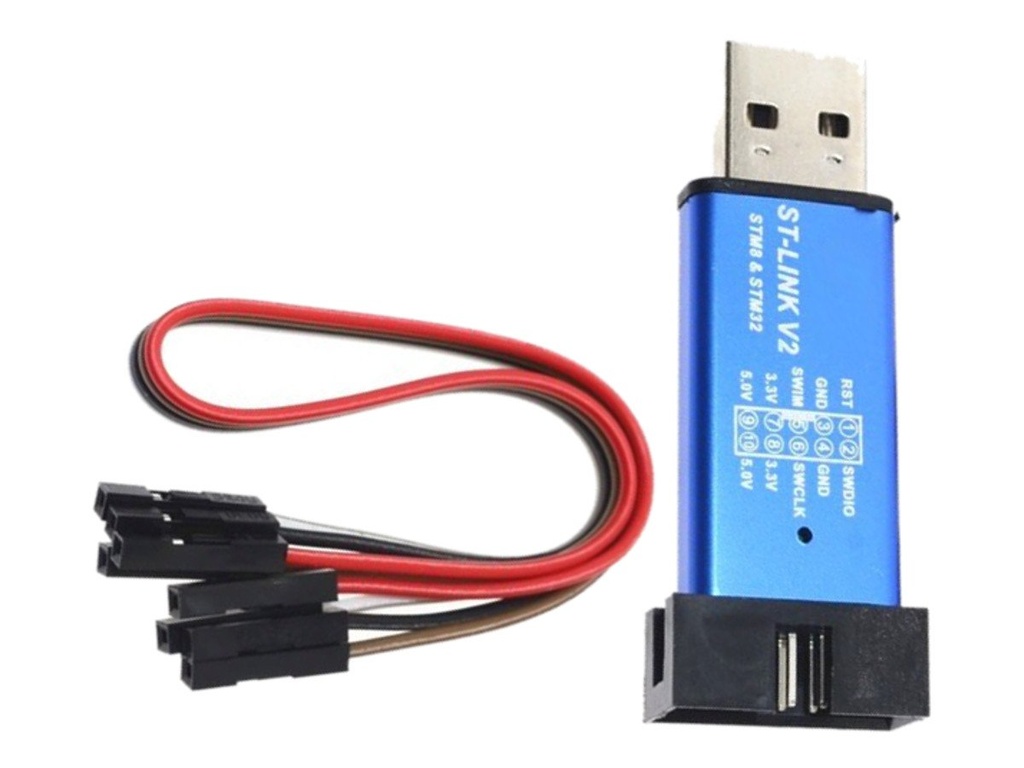

El ST-LINKV2 es un programador y depurador USB para microcontroladores STMicroelectronics. Utiliza SWD o JTAG con STM32 y SWIM con STM8, permitiendo grabar memoria, borrar, verificar y depurar mediante STM32CubeProgrammer, STM32CubeIDE u otras herramientas compatibles. Los clones USB compactos suelen exponer 3,3 V, 5 V, SWDIO, SWCLK, SWIM y reset. Debe compartir tierra con el objetivo y respetar su tensión lógica.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Familias | STM32 y STM8 |
| Interfaces | SWD, JTAG o SWIM según adaptador |
| Conexión PC | USB |
| Software | STM32CubeProgrammer/CubeIDE, STVP según familia |
| Señales STM32 | SWDIO, SWCLK, NRST y GND |
| Señales STM8 | SWIM, NRST y GND |
| Compatibilidad | Windows, Linux y herramientas compatibles |
| Características adicionales | Valor |
|---|---|
| Depuración | Breakpoints y acceso de memoria en STM32 |
| Alimentación objetivo | No asumir; verificar salida del clon |
| Firmware | Actualizable en unidades compatibles |
| Conector | Pinout variable entre clones |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
