- SS36-E3/57T Diodo Schottky 60V 3A Encapsulado DO-241AC SMD [SS36-E3/57T] SS36-E3/57T Diodo Schottky 60V 3A Encapsulado DO-241AC SMD

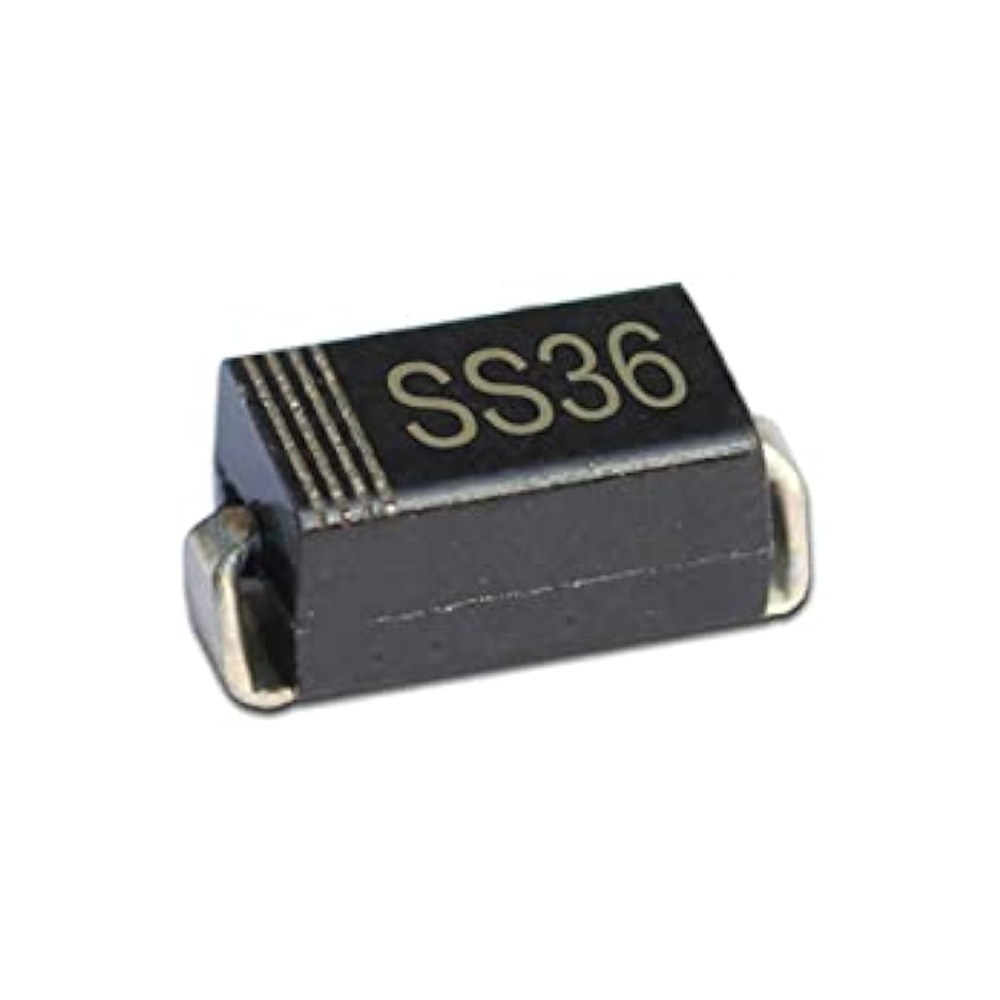

SS36-E3/57T Diodo Schottky 60V 3A Encapsulado DO-241AC SMD
[SS36-E3/57T] SS36-E3/57T Diodo Schottky 60V 3A Encapsulado DO-241AC SMD
https://electrofranko.com/shop/ss36-e3-57t-ss36-e3-57t-diodo-schottky-60v-3a-encapsulado-do-241ac-smd-55217 https://electrofranko.com/web/image/product.template/55217/image_1920?unique=b7ae198
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
SS36-E3/57T
Diodo Schottky SMD - SS36-E3 (3A / 60V)
El SS36-E3 es un rectificador de barrera Schottky de alto rendimiento, optimizado para aplicaciones de montaje superficial donde la eficiencia energética es prioritaria. Gracias a su tecnología de barrera Schottky, este diodo ofrece una conmutación ultra rápida y una caída de voltaje en sentido directo significativamente menor que los diodos convencionales, lo que se traduce en una menor generación de calor y una mayor duración de la batería en dispositivos portátiles.
Encapsulado en el estándar industrial DO-214AB (SMC), el SS36-E3 es ideal para su uso en fuentes de alimentación conmutadas, inversores de alta frecuencia y como diodo de libre circulación (freewheeling). Su diseño robusto y su cumplimiento con las normativas RoHS (serie E3) aseguran una integración confiable en procesos de ensamblaje automatizados.
Especificaciones Técnicas
| Tipo de diodo | Schottky Barrier Rectifier |
|---|---|
| Modelo / Serie | SS36-E3 (Vishay o equivalente) |
| Corriente Directa (\( I_{F(AV)} \)) | 3.0 A |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 60 V |
| Encapsulado | DO-214AB (SMC) |
| Caída de Voltaje Directo (\( V_F \)) | 0.75 V máx. @ 3.0A |
| Corriente de Pico (\( I_{FSM} \)) | 100 A (Pico de 8.3ms) |
| Temperatura de Unión | -65 °C a +150 °C |
| Tiempo de recuperación | Extremadamente rápido (ns) |
| Grado de cumplimiento | RoHS / Lead-free (E3) |
Aplicaciones Principales
- • Convertidores DC/DC: Rectificación de salida en reguladores step-up y step-down de alta frecuencia.
- • Protección contra Polaridad Inversa: Evita daños en circuitos si la batería o fuente se conecta erróneamente.
- • Diodos de Libre Circulación (Freewheeling): Protección de MOSFETs y transistores en cargas inductivas (motores, relés).
- • Fuentes de Alimentación Conmutadas: Mejora de la eficiencia en etapas de rectificación secundaria.
- • Cargadores de Batería: Ideal para sistemas de carga solar y dispositivos móviles por su bajo consumo.
- • Gestión de Energía: Circuitos de "O-ring" para conmutación automática entre múltiples fuentes de energía.
Documentación Técnica
Para conocer las curvas de capacitancia y las dimensiones exactas del footprint para el diseño de su PCB, descargue el datasheet oficial.
Descargue el Datasheet (PDF)Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
