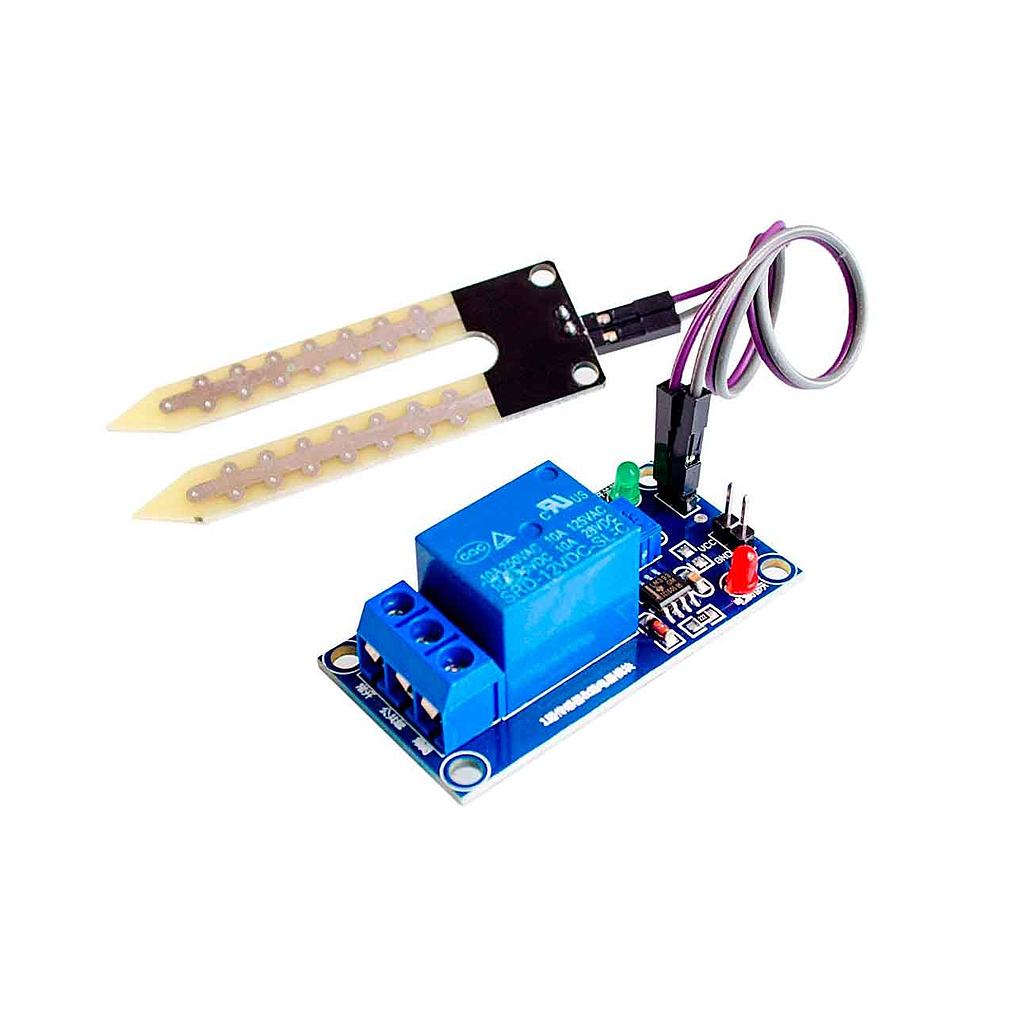

SS-393RELE Sensor de Humedad en Impreso con Rele
[SS-393RELE] SS-393RELE Sensor de Humedad en Impreso con Rele
Referencia Interna:
SS-393RELE
Controlador de humedad de suelo con relé
Activación directa de carga por humedad ajustable
El SS-393RELE combina una entrada para sonda resistiva de humedad, comparador con umbral ajustable y relé electromecánico. Puede activar directamente una bomba, válvula o alarma cuando el suelo cruza el nivel seleccionado, funcionando incluso sin microcontrolador. Incluye contacto COM, NO y NC para separar control y carga. Arduino o Raspberry Pi pueden supervisar el contacto, pero la red eléctrica exige gabinete, fusible y personal calificado.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Función | Control de humedad con relé |
| Alimentación habitual | 12 V CC según versión comercial |
| Sensor | Sonda resistiva externa |
| Ajuste | Potenciómetro de umbral |
| Contacto anunciado | Hasta 10 A a 250 VCA o 30 VCC |
| Salida | Relé COM/NO/NC |
| Compatibilidad | Autónomo; Arduino/Raspberry Pi supervisan contacto |
| Características adicionales | Valor |
|---|---|
| Corriente del módulo | Aproximadamente 150 mA anunciada |
| Indicadores | LED de alimentación y relé |
| Histéresis | Dependiente del comparador |
| Aislamiento | Contacto del relé separado; PCB debe conservar distancias |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código puede contar conmutaciones leyendo un contacto seco; el relé y la bomba trabajan autónomamente según el umbral físico ajustado.
const byte SENSOR=2,LED=13;bool previo=HIGH;unsigned long cambios=0,ultimo=0;
void setup(){Serial.begin(115200);pinMode(SENSOR,INPUT_PULLUP);pinMode(LED,OUTPUT);}
void loop(){bool actual=digitalRead(SENSOR);if(actual!=previo&&millis()-ultimo>30){ultimo=millis();previo=actual;cambios++;digitalWrite(LED,!actual);Serial.print("Estado=");Serial.print(actual);Serial.print(" cambios=");Serial.println(cambios);}delay(5);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el SS-393RELE requiere 12 V CC según la versión. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es sonda resistiva y contacto de relé ajustado por comparador. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con módulo FC-28?
Frente a módulo FC-28, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con sensor capacitivo de humedad?
Comparado con sensor capacitivo de humedad, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Puede funcionar sin Arduino?
Sí; el comparador gobierna directamente el relé según el potenciómetro, permitiendo control básico de riego sin programa ni microcontrolador adicional.
9. ¿Por qué la sonda se degrada rápidamente?
La corriente continua provoca electrólisis y corrosión de sus pistas; energízala solo durante mediciones o utiliza tecnología capacitiva protegida durante.
10. ¿Puede conmutar una bomba de red?
El contacto puede hacerlo dentro de límites, pero motores presentan gran corriente de arranque; añade protección, margen y montaje eléctrico profesional.
