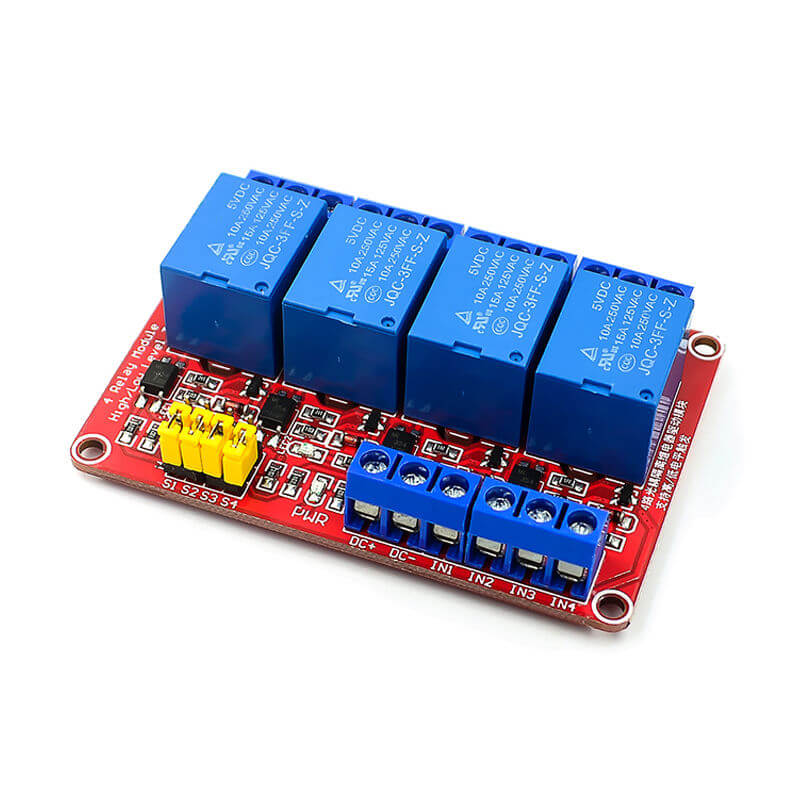

SRD24-X4PCB Modulo de Rele de 4 Canales 24VDC. Corriente de Rele 10A
[SRD24-X4PCB] SRD24-X4PCB Modulo de Rele de 4 Canales 24VDC. Corriente de Rele 10A
Referencia Interna:
SRD24-X4PCB
Módulo Relé Electromecánico 4 Canales 24V (SRD24-X4PCB)
Módulo de conmutación electromecánica de cuádruple canal operado a 24V DC con aislamiento optoacoplado y selectores de disparo independientes.
El Módulo Relé Electromecánico de 4 Canales SRD24-X4PCB es un dispositivo versátil diseñado para controlar cuatro cargas independientes de alta potencia tanto en Corriente Alterna (AC) como en Corriente Continua (DC) utilizando una señal de control y alimentación de 24V DC. Cuenta con relés Songle SRD-24VDC-SL-C de alta calidad, aislamiento óptico independiente mediante optoacopladores para proteger la circuitería de control, indicadores LED de estado y jumpers selectores para configurar el tipo de disparo lógico (Trigger por nivel Alto o Bajo) en cada canal. Es perfecto para sistemas industriales, PLCs y tableros de control a 24V.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (VCC) | 24 V DC |
| Canales de Conmutación | 4 canales independientes |
| Capacidad Máxima de Carga (AC) | 10A a 250V AC por canal |
| Capacidad Máxima de Carga (DC) | 10A a 30V DC por canal |
| Tipo de Contacto | NA (Normalmente Abierto), NC (Normalmente Cerrado), COM por canal |
| Aislamiento Galvánico | Optoacopladores independientes con selectores de fuente (Jumpers) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 4 canales con bornes de tornillo de alta seguridad |
| Indicadores Visuales | LED indicador de alimentación y LEDs de activación independientes para CH1 a CH4 |
| Dimensiones de la Placa | Aproximadamente 75 mm x 55 mm x 18 mm |
| Temperatura Operativa | -40°C a +85°C |
| Aplicaciones Principales | Automatización industrial, PLCs a 24V, tableros de control múltiple y potencia |
| Compatibilidad | Sistemas industriales de 24V, PLCs y tableros electrónicos de control |
Ventajas Clave del Módulo SRD24-X4PCB
• Control Cuádruple Independiente a 24V: Permite administrar cuatro cargas de potencia de forma separada utilizando pines de control y alimentación de 24V DC nativos.
• Alta Capacidad de Conmutación: Cada relé soporta cargas exigentes de hasta 10 Amperios tanto en redes de corriente alterna como en fuentes de corriente continua.
• Configuración Flexible por Jumper: Permite seleccionar de forma independiente si cada canal se activa mediante un pulso de nivel bajo (Low Trigger) o nivel alto (High Trigger).
La placa divide claramente sus conexiones entre la sección de control lógico de 24V y los terminales de tornillo múltiples para las cargas de potencia.
