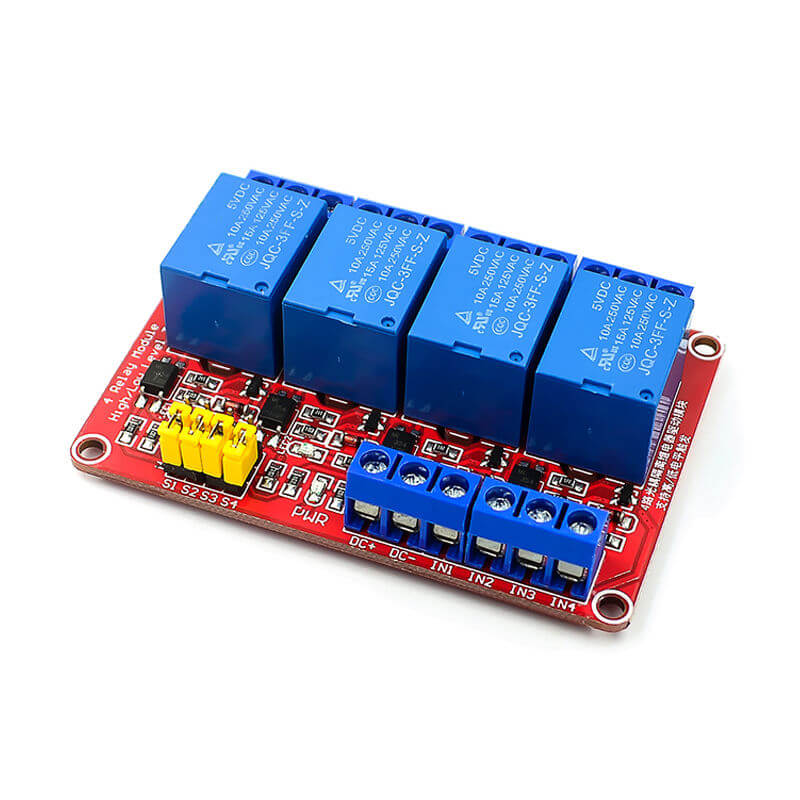

SRD24-X4PCB Modulo de Rele de 4 Canales 24VDC. Corriente de Rele 10A
[SRD24-X4PCB] SRD24-X4PCB Modulo de Rele de 4 Canales 24VDC. Corriente de Rele 10A
Referencia Interna:
SRD24-X4PCB
Módulo de 4 relés electromecánicos de 24 V
SRD24-X4PCB · 4 canales independientes
El SRD24-X4PCB es un módulo electromecánico de 4 canales alimentado a 24 V, diseñado para conmutar 4 cargas independientes mediante contactos COM, NO y NC. Emplea relés tipo SRD-24VDC-SL-C o equivalente, etapas de manejo, indicadores LED y protección contra la tensión inversa de las bobinas. Permite controlar iluminación, válvulas, motores y otros equipos, aplicando reducción de capacidad en cargas inductivas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Cantidad de canales | 4 |
| Tensión nominal de bobinas | 24 V CC |
| Relé habitual | SRD-24VDC-SL-C o equivalente |
| Configuración de contactos | SPDT: COM, NO y NC por canal |
| Capacidad resistiva indicada | Hasta 10 A a 250 V AC o 10 A a 30 V DC por contacto, para carga resistiva |
| Activación habitual | Nivel bajo en las versiones comerciales habituales |
| Corriente de entrada de control | Depende de la etapa de entrada y revisión de la placa |
| Consumo estimado del módulo | Aproximadamente 80–100 mA con todos los canales activados |
| Características adicionales | Valor |
|---|---|
| Indicadores | LED de alimentación y estado según versión |
| Protección de bobina | Diodo de rueda libre integrado por canal |
| Aislamiento de carga | Contacto seco electromecánico |
| Aislamiento de entrada | Optoacoplador presente en versiones habituales; efectividad según conexión JD-VCC |
| Tiempo de operación típico | Aproximadamente 10 ms |
| Tiempo de liberación típico | Aproximadamente 5 ms |
| Frecuencia de maniobra | Adecuada para conmutación lenta, no para PWM |
| Cableado de potencia | Borneras de tornillo independientes |
| Montaje | Orificios para fijación según revisión de PCB |
Ventajas principales
Control independiente: Los 4 canales permiten gobernar cada carga por separado, conservando terminales COM, NO y NC completamente independientes.
Contacto versátil: Cada salida puede trabajar normalmente abierta o normalmente cerrada, facilitando funciones de encendido, alarma, corte y transferencia.
Separación eléctrica: Los contactos secos aíslan eléctricamente la carga del circuito de control mientras se respeten distancias, tensión y montaje seguro.
Indicación visual: Los LED de estado permiten reconocer rápidamente qué canales están energizados durante instalación, diagnóstico, mantenimiento y pruebas funcionales.
Conexión práctica: Las borneras de tornillo facilitan conectar cargas sin soldar, utilizando conductores correctamente dimensionados y terminales aislados cuando corresponda.
Aplicaciones recomendadas
Control de iluminación: Permite encender, apagar o alternar varios circuitos de iluminación, considerando la elevada corriente inicial de determinadas lámparas.
Válvulas y solenoides: Puede maniobrar actuadores electromagnéticos incorporando diodos, varistores o redes RC para controlar los transitorios producidos al desconectarlos.
Automatización doméstica: Facilita controlar bombas pequeñas, ventiladores, alarmas y electrodomésticos mediante señales de baja tensión y alimentación correctamente dimensionada.
Tableros de prueba: Ofrece múltiples contactos independientes para simular interruptores, seleccionar circuitos o realizar secuencias eléctricas durante mantenimiento y diagnóstico.
Las imágenes presentan la distribución de los relés, las entradas de control y los grupos de contactos COM, NO y NC del módulo SRD24-X4PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas y criterios para seleccionar correctamente el módulo.
1. ¿Qué cargas puede controlar este módulo?
El SRD24-X4PCB conmuta 4 cargas independientes mediante contactos secos. La corriente admisible depende del tipo de carga, tensión y frecuencia de maniobra.
2. ¿Qué significan los terminales COM, NO y NC?
COM es el contacto común; NO permanece abierto en reposo y NC permanece cerrado. Al energizar la bobina, ambos contactos intercambian su estado.
3. ¿Los 10 A se aplican a cualquier carga?
No. Los 10 A corresponden principalmente a cargas resistivas. Motores, transformadores y lámparas exigen reducir corriente debido a sus elevados picos iniciales.
4. ¿Cómo se compara con un módulo de relés de 12 V?
Los contactos pueden ser equivalentes, pero las bobinas requieren tensiones diferentes. Esta placa necesita 24 V y consume menos corriente por relé energizado.
5. ¿Cómo se compara con un relé de estado sólido?
El electromecánico conmuta AC o DC y ofrece contacto seco; el estado sólido es silencioso y rápido, pero presenta fuga y disipación térmica.
6. ¿Cómo se compara con un contactor industrial?
Este módulo sirve para cargas moderadas y maniobras ocasionales. Un contactor tolera mejor corrientes altas, picos inductivos, arcos y ciclos de trabajo intensivos.
7. ¿Conviene elegir más canales de los necesarios?
Una placa de 4 canales centraliza alimentación y cableado, pero ocupa más espacio. Para pocas cargas, una versión menor reduce consumo, costo y conexiones innecesarias.
8. ¿Cuánta corriente necesita la alimentación de 24 V?
Reserva aproximadamente 20–25 mA por canal activado. Con los 4 relés simultáneos, utiliza una fuente regulada con margen adicional para indicadores y tolerancias.
9. ¿Puede conmutar motores, válvulas o solenoides?
Sí, aplicando reducción respecto del valor resistivo e instalando supresión adecuada. En DC utiliza diodo; en AC puede requerirse red RC o varistor.
10. ¿Existe aislamiento total entre control y carga?
Los contactos proporcionan separación galvánica respecto de la carga. El aislamiento de entrada depende del optoacoplador, puente JD-VCC y cableado de cada revisión.
