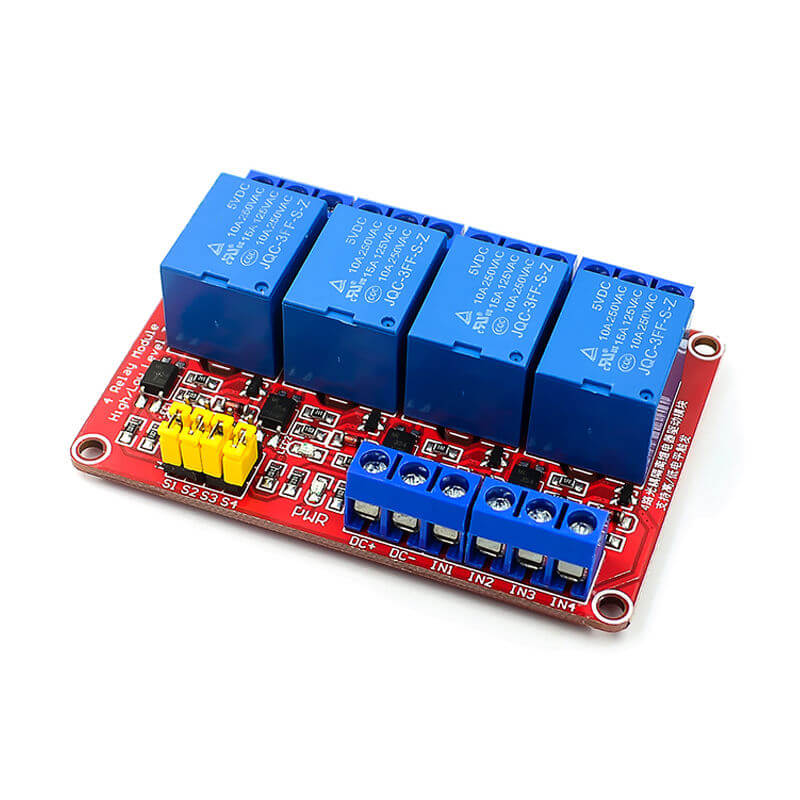

SRD12-X4PCB Modulo de Rele de 4 Canales 12VDC. Corriente de Rele 10A
[SRD12-X4PCB] SRD12-X4PCB Modulo de Rele de 4 Canales 12VDC. Corriente de Rele 10A
Referencia Interna:
SRD12-X4PCB
Módulo Relé Electromecánico 4 Canales 12V (SRD12-X4PCB)
Módulo de conmutación electromecánica de cuádruple canal operado a 12V DC con aislamiento optoacoplado y selectores de disparo independientes.
El Módulo Relé Electromecánico de 4 Canales SRD12-X4PCB es un dispositivo versátil diseñado para controlar cuatro cargas independientes de alta potencia tanto en Corriente Alterna (AC) como en Corriente Continua (DC) utilizando una señal de control y alimentación de 12V DC. Cuenta con relés Songle SRD-12VDC-SL-C de alta calidad, aislamiento óptico independiente mediante optoacopladores para proteger la circuitería de control, indicadores LED de estado y jumpers selectores para configurar el tipo de disparo lógico (Trigger por nivel Alto o Bajo) en cada canal. Es perfecto para sistemas automotrices, domótica a 12V y PLCs industriales.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (VCC) | 12 V DC |
| Canales de Conmutación | 4 canales independientes |
| Capacidad Máxima de Carga (AC) | 10A a 250V AC por canal |
| Capacidad Máxima de Carga (DC) | 10A a 30V DC por canal |
| Tipo de Contacto | NA (Normalmente Abierto), NC (Normalmente Cerrado), COM por canal |
| Aislamiento Galvánico | Optoacopladores independientes con selectores de fuente (Jumpers) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 4 canales con bornes de tornillo de alta seguridad |
| Indicadores Visuales | LED indicador de alimentación y LEDs de activación independientes para CH1 a CH4 |
| Dimensiones de la Placa | Aproximadamente 75 mm x 55 mm x 18 mm |
| Temperatura Operativa | -40°C a +85°C |
| Aplicaciones Principales | Sistemas automotrices, automatización a 12V, PLCs y control de potencia múltiple |
| Compatibilidad | Sistemas de 12V, PLCs, microcontroladores con alimentación de 12V y tableros electrónicos |
Ventajas Clave del Módulo SRD12-X4PCB
• Control Cuádruple Independiente a 12V: Permite administrar cuatro cargas de potencia de forma separada utilizando pines de control y alimentación de 12V DC nativos.
• Alta Capacidad de Conmutación: Cada relé soporta cargas exigentes de hasta 10 Amperios tanto en redes de corriente alterna como en fuentes de corriente continua.
• Configuración Flexible por Jumper: Permite seleccionar de forma independiente si cada canal se activa mediante un pulso de nivel bajo (Low Trigger) o nivel alto (High Trigger).
La placa divide claramente sus conexiones entre la sección de control lógico de 12V y los terminales de tornillo múltiples para las cargas de potencia.
