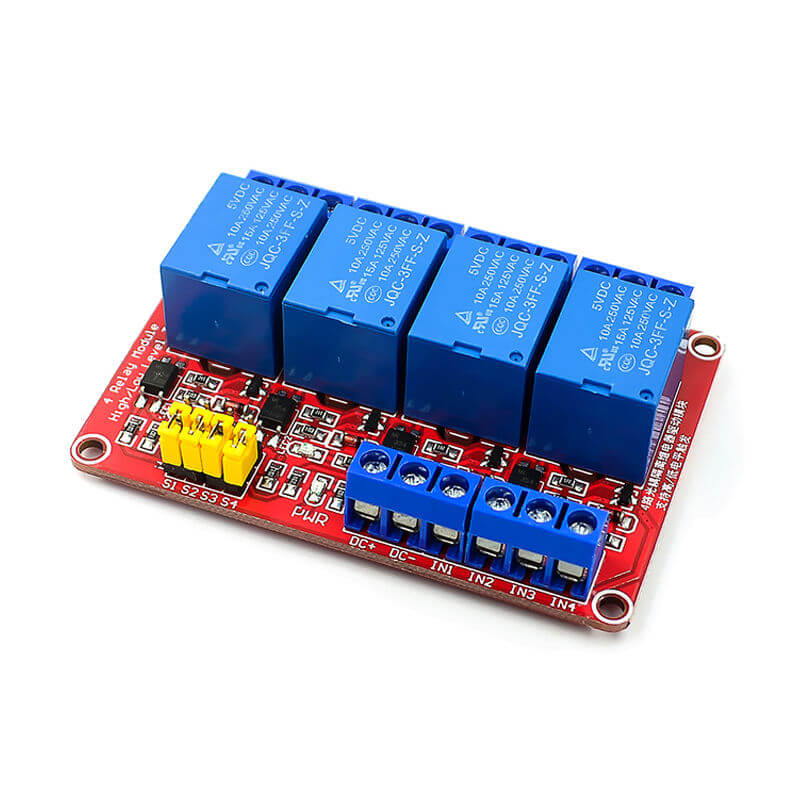

SRD12-X4PCB Modulo de Rele de 4 Canales 12VDC. Corriente de Rele 10A
[SRD12-X4PCB] SRD12-X4PCB Modulo de Rele de 4 Canales 12VDC. Corriente de Rele 10A
Referencia Interna:
SRD12-X4PCB
Módulo de 4 relés electromecánicos de 12 V
SRD12-X4PCB · 4 canales independientes
El SRD12-X4PCB es un módulo electromecánico de 4 canales alimentado a 12 V, diseñado para conmutar 4 cargas independientes mediante contactos COM, NO y NC. Emplea relés tipo SRD-12VDC-SL-C o equivalente, etapas de manejo, indicadores LED y protección contra la tensión inversa de las bobinas. Permite controlar iluminación, válvulas, motores y otros equipos, aplicando reducción de capacidad en cargas inductivas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Cantidad de canales | 4 |
| Tensión nominal de bobinas | 12 V CC |
| Relé habitual | SRD-12VDC-SL-C o equivalente |
| Configuración de contactos | SPDT: COM, NO y NC por canal |
| Capacidad resistiva indicada | Hasta 10 A a 250 V AC o 10 A a 30 V DC por contacto, para carga resistiva |
| Activación habitual | Nivel bajo en las versiones comerciales habituales |
| Corriente de entrada de control | Depende de la etapa de entrada y revisión de la placa |
| Consumo estimado del módulo | Aproximadamente 160–200 mA con todos los canales activados |
| Características adicionales | Valor |
|---|---|
| Indicadores | LED de alimentación y estado según versión |
| Protección de bobina | Diodo de rueda libre integrado por canal |
| Aislamiento de carga | Contacto seco electromecánico |
| Aislamiento de entrada | Optoacoplador presente en versiones habituales; efectividad según conexión JD-VCC |
| Tiempo de operación típico | Aproximadamente 10 ms |
| Tiempo de liberación típico | Aproximadamente 5 ms |
| Frecuencia de maniobra | Adecuada para conmutación lenta, no para PWM |
| Cableado de potencia | Borneras de tornillo independientes |
| Montaje | Orificios para fijación según revisión de PCB |
Ventajas principales
Control independiente: Los 4 canales permiten gobernar cada carga por separado, conservando terminales COM, NO y NC completamente independientes.
Contacto versátil: Cada salida puede trabajar normalmente abierta o normalmente cerrada, facilitando funciones de encendido, alarma, corte y transferencia.
Separación eléctrica: Los contactos secos aíslan eléctricamente la carga del circuito de control mientras se respeten distancias, tensión y montaje seguro.
Indicación visual: Los LED de estado permiten reconocer rápidamente qué canales están energizados durante instalación, diagnóstico, mantenimiento y pruebas funcionales.
Conexión práctica: Las borneras de tornillo facilitan conectar cargas sin soldar, utilizando conductores correctamente dimensionados y terminales aislados cuando corresponda.
Aplicaciones recomendadas
Control de iluminación: Permite encender, apagar o alternar varios circuitos de iluminación, considerando la elevada corriente inicial de determinadas lámparas.
Válvulas y solenoides: Puede maniobrar actuadores electromagnéticos incorporando diodos, varistores o redes RC para controlar los transitorios producidos al desconectarlos.
Automatización doméstica: Facilita controlar bombas pequeñas, ventiladores, alarmas y electrodomésticos mediante señales de baja tensión y alimentación correctamente dimensionada.
Tableros de prueba: Ofrece múltiples contactos independientes para simular interruptores, seleccionar circuitos o realizar secuencias eléctricas durante mantenimiento y diagnóstico.
Las imágenes presentan la distribución de los relés, las entradas de control y los grupos de contactos COM, NO y NC del módulo SRD12-X4PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas y criterios para seleccionar correctamente el módulo.
1. ¿Qué cargas puede controlar este módulo?
El SRD12-X4PCB conmuta 4 cargas independientes mediante contactos secos. La corriente admisible depende del tipo de carga, tensión y frecuencia de maniobra.
2. ¿Qué significan los terminales COM, NO y NC?
COM es el contacto común; NO permanece abierto en reposo y NC permanece cerrado. Al energizar la bobina, ambos contactos intercambian su estado.
3. ¿La corriente nominal se aplica a cualquier carga?
No. Los 10 A corresponden principalmente a cargas resistivas. Motores, transformadores y lámparas exigen reducir corriente debido a sus elevados picos iniciales.
4. ¿Cómo se compara con un módulo de relés de 5 V?
Los contactos pueden ser equivalentes, pero las bobinas requieren tensiones diferentes. Este módulo necesita 12 V y demanda menor corriente por bobina energizada.
5. ¿Cómo se compara con un relé de estado sólido?
El electromecánico conmuta AC o DC y ofrece contacto seco; el estado sólido es silencioso y rápido, pero presenta fuga y disipación térmica.
6. ¿Cómo se compara con un contactor industrial?
Este módulo sirve para cargas moderadas y maniobras ocasionales. Un contactor tolera mejor corrientes altas, picos inductivos, arcos y ciclos de trabajo intensivos.
7. ¿Conviene elegir más canales de los necesarios?
Una placa de 4 canales centraliza alimentación y cableado, pero ocupa más espacio. Para pocas cargas, una versión menor reduce consumo, costo y conexiones innecesarias.
8. ¿Cuánta corriente necesita la alimentación de 12 V?
Reserva aproximadamente 40–50 mA por canal activado. Con los 4 relés simultáneos, utiliza una fuente regulada con margen adicional para indicadores y tolerancias.
9. ¿Puede conmutar motores, válvulas o solenoides?
Sí, aplicando reducción respecto del valor resistivo e instalando supresión adecuada. En DC utiliza diodo; en AC puede requerirse red RC o varistor.
10. ¿Existe aislamiento total entre control y carga?
Los contactos proporcionan separación galvánica respecto de la carga. El aislamiento de entrada depende del optoacoplador, puente JD-VCC y cableado de cada revisión.
