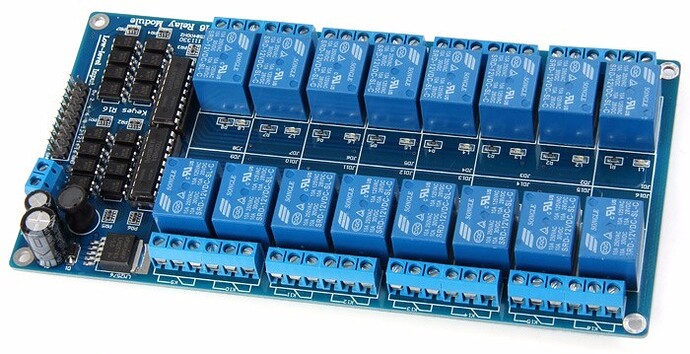

SRD12-X16PCB Modulo de Rele de 16 Canales 12VDC. Corriente de Rele 10A
[SRD12-X16PCB] SRD12-X16PCB Modulo de Rele de 16 Canales 12VDC. Corriente de Rele 10A
Referencia Interna:
SRD12-X16PCB
Módulo Relé Electromecánico 16 Canales 12V (SRD12-X16PCB)
Módulo de conmutación electromecánica de gran escala de 16 canales operado a 12V DC con aislamiento optoacoplado y selectores de disparo independientes.
El Módulo Relé Electromecánico de 16 Canales SRD12-X16PCB es una solución avanzada de gran escala diseñada para controlar dieciséis cargas independientes de alta potencia tanto en Corriente Alterna (AC) como en Corriente Continua (DC) utilizando una señal de control y alimentación de 12V DC. Cuenta con relés Songle SRD-12VDC-SL-C de alta calidad, aislamiento óptico independiente mediante optoacopladores para proteger la circuitería de control principal, indicadores LED de estado para cada canal y jumpers selectores para configurar el tipo de disparo lógico (Trigger por nivel Alto o Bajo). Es ideal para automatización industrial avanzada y domótica a gran escala.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (VCC) | 12 V DC |
| Canales de Conmutación | 16 canales independientes |
| Capacidad Máxima de Carga (AC) | 10A a 250V AC por canal |
| Capacidad Máxima de Carga (DC) | 10A a 30V DC por canal |
| Tipo de Contacto | NA (Normalmente Abierto), NC (Normalmente Cerrado), COM por canal |
| Aislamiento Galvánico | Optoacopladores independientes con selectores de fuente (Jumpers) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 16 canales con bornes de tornillo de alta seguridad |
| Indicadores Visuales | LED indicador de alimentación y LEDs de activación independientes para CH1 a CH16 |
| Dimensiones de la Placa | Aproximadamente 180 mm x 90 mm x 18 mm |
| Temperatura Operativa | -40°C a +85°C |
| Aplicaciones Principales | Automatización industrial avanzada, domótica a gran escala y control centralizado multicanal |
| Compatibilidad | Sistemas de 12V, PLCs, microcontroladores con alimentación de 12V y tableros electrónicos |
Ventajas Clave del Módulo SRD12-X16PCB
• Control Masivo de 16 Canales a 12V: Permite administrar dieciséis cargas de potencia independientes utilizando una alimentación y lógica nativa de 12V DC centralizada.
• Alta Capacidad de Conmutación: Cada relé soporta cargas exigentes de hasta 10 Amperios tanto en redes de corriente alterna como en fuentes de corriente continua.
• Configuración Flexible por Jumper: Permite seleccionar de forma independiente si cada canal se activa mediante un pulso de nivel bajo (Low Trigger) o nivel alto (High Trigger).
La placa divide claramente sus conexiones entre la sección de control lógico de 12V y los terminales de tornillo múltiples para las cargas de potencia de cada canal.
