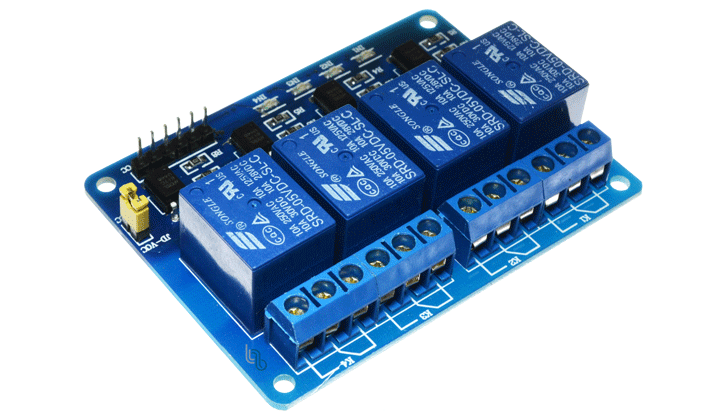

Módulo de 4 relés electromecánicos de 5 V
SRD05-X4PCB · 4 canales independientes
El SRD05-X4PCB es un módulo electromecánico de 4 canales alimentado a 5 V, diseñado para conmutar 4 cargas independientes mediante contactos COM, NO y NC. Emplea relés tipo SRD-05VDC-SL-C o equivalente, etapas de manejo, indicadores LED y protección contra la tensión inversa de las bobinas. Permite controlar iluminación, válvulas, motores y otros equipos, aplicando reducción de capacidad en cargas inductivas.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Cantidad de canales | 4 |
| Tensión nominal de bobinas | 5 V CC |
| Relé habitual | SRD-05VDC-SL-C o equivalente |
| Configuración de contactos | SPDT: COM, NO y NC por canal |
| Capacidad resistiva indicada | Hasta 10 A a 250 V AC o 10 A a 30 V DC por contacto |
| Activación habitual | Nivel bajo en las versiones comerciales habituales |
| Corriente de entrada de control | Aproximadamente 15–20 mA por canal según placa |
| Consumo estimado de bobinas | Aproximadamente 320–360 mA con todos los canales activados |
| Características adicionales | Valor |
|---|---|
| Indicadores | LED de alimentación y estado según versión |
| Protección de bobina | Diodo de rueda libre integrado por canal |
| Aislamiento de carga | Contacto seco electromecánico |
| Aislamiento de entrada | Optoacoplador presente en versiones habituales; efectividad según conexión JD-VCC |
| Tiempo de operación típico | Aproximadamente 10 ms |
| Tiempo de liberación típico | Aproximadamente 5 ms |
| Frecuencia de maniobra | Adecuada para conmutación lenta, no para PWM |
| Cableado de potencia | Borneras de tornillo independientes |
| Montaje | Orificios para fijación según revisión de PCB |
Ventajas principales
Control independiente: Los 4 canales permiten gobernar cada carga por separado, conservando terminales COM, NO y NC completamente independientes.
Contacto versátil: Cada salida puede trabajar normalmente abierta o normalmente cerrada, facilitando funciones de encendido, alarma, corte y transferencia.
Separación eléctrica: Los contactos secos aíslan eléctricamente la carga del circuito de control mientras se respeten distancias, tensión y montaje seguro.
Indicación visual: Los LED de estado permiten reconocer rápidamente qué canales están energizados durante instalación, diagnóstico, mantenimiento y pruebas funcionales.
Conexión práctica: Las borneras de tornillo facilitan conectar cargas sin soldar, utilizando conductores correctamente dimensionados y terminales aislados cuando corresponda.
Aplicaciones recomendadas
Control de iluminación: Permite encender, apagar o alternar varios circuitos de iluminación, considerando la elevada corriente inicial de determinadas lámparas.
Válvulas y solenoides: Puede maniobrar actuadores electromagnéticos incorporando diodos, varistores o redes RC para controlar los transitorios producidos al desconectarlos.
Automatización doméstica: Facilita controlar bombas pequeñas, ventiladores, alarmas y electrodomésticos mediante señales de baja tensión y alimentación correctamente dimensionada.
Tableros de prueba: Ofrece múltiples contactos independientes para simular interruptores, seleccionar circuitos o realizar secuencias eléctricas durante mantenimiento y diagnóstico.
Las imágenes presentan la distribución de los relés, las entradas de control y los grupos de contactos COM, NO y NC del módulo SRD05-X4PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas y criterios para seleccionar correctamente el módulo.
1. ¿Qué cargas puede controlar este módulo?
El SRD05-X4PCB conmuta 4 cargas independiente mediante contactos secos. Cada canal admite cargas resistivas dentro de las capacidades impresas en el relé instalado.
2. ¿Qué significan los terminales COM, NO y NC?
COM es el contacto común; NO permanece abierto en reposo y NC permanece cerrado. Al energizar la bobina, ambos contactos intercambian su estado.
3. ¿Los 10 A se aplican a cualquier carga?
No. La capacidad nominal corresponde principalmente a cargas resistivas. Motores, transformadores y lámparas presentan picos elevados que requieren reducción de corriente o contactor.
4. ¿Cómo se compara con un relé de estado sólido?
El electromecánico conmuta AC o DC y ofrece contacto seco; el relé sólido es silencioso y rápido, pero presenta fuga y mayor disipación.
5. ¿Qué diferencia existe frente a un módulo de 12 V?
Ambos pueden utilizar contactos equivalentes, pero sus bobinas requieren alimentaciones distintas. Aplicar 12 V a esta placa de 5 V puede dañarla inmediatamente.
6. ¿Cómo se compara con un contactor industrial?
Este módulo controla cargas moderadas y maniobras ocasionales. Un contactor soporta mayores corrientes, picos inductivos y ciclos, además de ofrecer construcción industrial.
7. ¿Conviene elegir más canales de los necesarios?
Una placa de 4 canales simplifica el cableado conjunto, pero consume más espacio y corriente. Para pocas cargas, una placa menor resulta más económica.
8. ¿Cuánta corriente necesita la alimentación de 5 V?
Reserva aproximadamente 80–90 mA por canal activado. Con los 4 relés simultáneos, utiliza una fuente estable con margen adicional suficiente.
9. ¿Puede conmutar motores, válvulas o solenoides?
Sí, aplicando una reducción respecto del valor resistivo e instalando supresión adecuada. En DC utiliza diodo; en AC puede requerirse red RC o varistor.
10. ¿Existe aislamiento total entre control y carga?
Los contactos proporcionan separación galvánica respecto de la carga. El aislamiento de la entrada depende del optoacoplador, puente JD-VCC y cableado utilizados.
