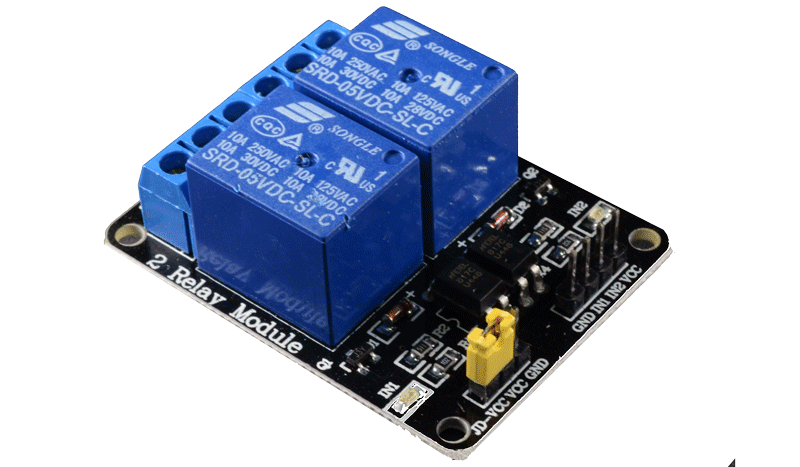

SRD05-X2PCB Módulo de 2 Relay en Circuito Impreso
[SRD05-X2PCB] SRD05-X2PCB Módulo de 2 Relay en Circuito Impreso
Referencia Interna:
SRD05-X2PCB
Módulo Relé Electromecánico 2 Canales 5V (SRD05-X2PCB)
Módulo de conmutación electromecánica de doble canal para alta potencia con aislamiento optoacoplado y selectores de disparo independientes.
El Módulo Relé Electromecánico de 2 Canales SRD05-X2PCB es un dispositivo versátil diseñado para controlar dos cargas independientes de alta potencia tanto en Corriente Alterna (AC) como en Corriente Continua (DC) desde microcontroladores como Arduino, ESP32 o Raspberry Pi. Cuenta con relés Songle SRD-05VDC-SL-C de alta calidad, aislamiento óptico independiente mediante optoacopladores para proteger la placa de control, indicadores LED de estado y jumpers selectores para configurar el tipo de disparo lógico (Trigger por nivel Alto o Bajo) en cada canal.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (VCC) | 5 V DC |
| Canales de Conmutación | 2 canales independientes |
| Capacidad Máxima de Carga (AC) | 10A a 250V AC por canal |
| Capacidad Máxima de Carga (DC) | 10A a 30V DC por canal |
| Tipo de Contacto | NA (Normalmente Abierto), NC (Normalmente Cerrado), COM por canal |
| Aislamiento Galvánico | Optoacopladores independientes con selectores de fuente (Jumpers) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 2 canales con bornes de tornillo de alta seguridad |
| Indicadores Visuales | LED indicador de alimentación y LEDs de activación independientes para CH1 y CH2 |
| Dimensiones de la Placa | Aproximadamente 50 mm x 50 mm x 18 mm |
| Temperatura Operativa | -40°C a +85°C |
| Aplicaciones Principales | Domótica avanzada, automatización de sistemas duales y control de potencia |
| Compatibilidad | Arduino, ESP32, PIC, Raspberry Pi y sistemas embebidos |
Ventajas Clave del Módulo SRD05-X2PCB
• Control Dual Independiente: Permite administrar dos cargas de potencia de forma separada utilizando dos pines de control digitales exclusivos desde una misma tarjeta.
• Alta Capacidad de Conmutación: Cada relé soporta cargas exigentes de hasta 10 Amperios tanto en redes de corriente alterna como en fuentes de corriente continua.
• Configuración Flexible por Jumper: Permite seleccionar de forma independiente si cada canal se activa mediante un pulso de nivel bajo (Low Trigger) o nivel alto (High Trigger).
La placa divide claramente sus conexiones entre la sección de control lógico de baja tensión y los terminales de tornillo dobles para las cargas de potencia.
