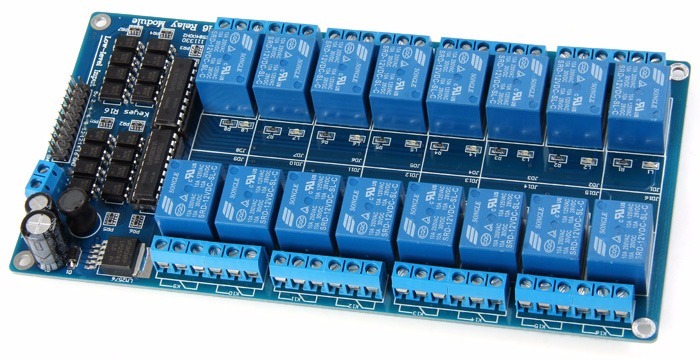

Módulo de 16 Relay en Circuito Impreso
[SRD05-X16PCB] Módulo de 16 Relay en Circuito Impreso
Referencia Interna:
SRD05-X16PCB
Módulo Relé Electromecánico 16 Canales 5V (SRD05-X16PCB)
Módulo de conmutación electromecánica de 16 canales para alta potencia con aislamiento optoacoplado y selectores de disparo independientes.
El Módulo Relé Electromecánico de 16 Canales SRD05-X16PCB es una solución avanzada de gran escala diseñada para controlar dieciséis cargas independientes de alta potencia tanto en Corriente Alterna (AC) como en Corriente Continua (DC) desde microcontroladores como Arduino, ESP32 o Raspberry Pi. Cuenta con relés Songle SRD-05VDC-SL-C de alta calidad, aislamiento óptico independiente mediante optoacopladores para proteger la placa de control principal, indicadores LED de estado para cada canal y jumpers selectores para configurar el tipo de disparo lógico (Trigger por nivel Alto o Bajo).
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Control (VCC) | 5 V DC |
| Canales de Conmutación | 16 canales independientes |
| Capacidad Máxima de Carga (AC) | 10A a 250V AC por canal |
| Capacidad Máxima de Carga (DC) | 10A a 30V DC por canal |
| Tipo de Contacto | NA (Normalmente Abierto), NC (Normalmente Cerrado), COM por canal |
| Aislamiento Galvánico | Optoacopladores independientes con selectores de fuente (Jumpers) |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout de 16 canales con bornes de tornillo de alta seguridad |
| Indicadores Visuales | LED indicador de alimentación y LEDs de activación independientes para CH1 a CH16 |
| Dimensiones de la Placa | Aproximadamente 180 mm x 90 mm x 18 mm |
| Temperatura Operativa | -40°C a +85°C |
| Aplicaciones Principales | Automatización industrial avanzada, domótica a gran escala y control centralizado multicanal |
| Compatibilidad | Arduino, ESP32, PIC, Raspberry Pi y sistemas embebidos |
Ventajas Clave del Módulo SRD05-X16PCB
• Control Masivo de 16 Canales: Permite administrar dieciséis cargas de potencia independientes utilizando pines de control digitales dedicados desde una única tarjeta centralizada.
• Alta Capacidad de Conmutación: Cada relé soporta cargas exigentes de hasta 10 Amperios tanto en redes de corriente alterna como en fuentes de corriente continua.
• Configuración Flexible por Jumper: Permite seleccionar de forma independiente si cada canal se activa mediante un pulso de nivel bajo (Low Trigger) o nivel alto (High Trigger).
La placa divide claramente sus conexiones entre la sección de control lógico de baja tensión y los terminales de tornillo múltiples para las cargas de potencia de cada canal.
