SK120 Convertidor Buck/Boost Fuente de Alimentación para Laboratorio Regulable CV/CC
[SK120] SK120 Convertidor Buck/Boost Fuente de Alimentación para Laboratorio Regulable CV/CC
Referencia Interna:
SK120

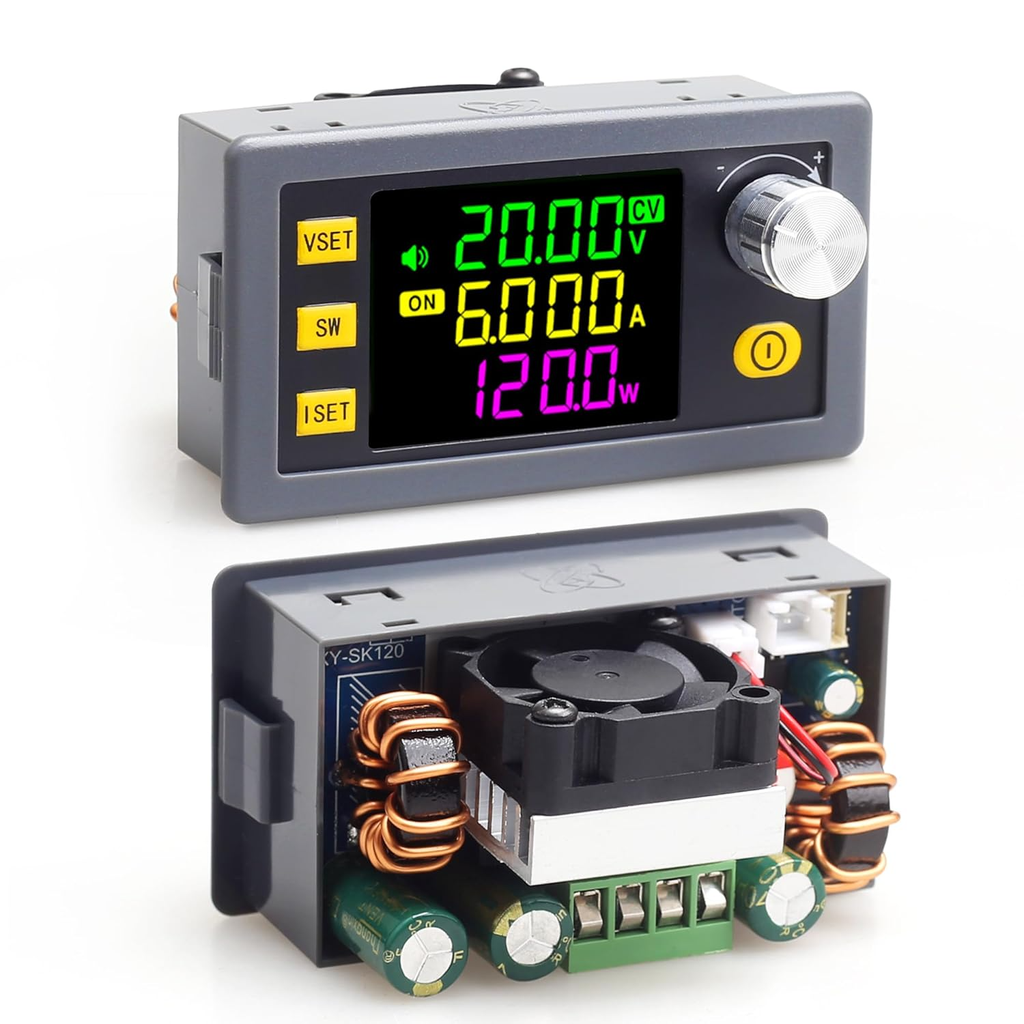

Módulo Regulador DC-DC Buck-Boost SK120 (120W, CC/CV con Pantalla a Color)
Fuente de alimentación programable de alto rendimiento con función MPPT, control digital y amplio rango de conversión.
El Módulo Regulador SK120 (XY-SK120) es una fuente de alimentación DC-DC programable de alto rendimiento con topología buck-boost (elevador y reductor simultáneo). Integra control preciso de voltaje constante (CV), corriente constante (CC) y potencia constante (CW). Equipado con una pantalla LCD a color de ángulo completo y capacidad para almacenar hasta 10 grupos de datos de configuración, este módulo es ideal para laboratorios de electrónica, proyectos solares con función MPPT y sistemas autónomos de energía de hasta 120W.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Entrada (VIN) | 6.0V a 36V DC |
| Voltaje de Salida (VOUT) | 0V a 36V DC (Ajustable) |
| Corriente de Salida | 0 a 6.0A (Ajustable) |
| Potencia Máxima | 120W (Hasta 150W con refrigeración óptima) |
| Resolución de Voltaje / Corriente | 0.01V / 0.001A |
| Eficiencia de Conversión | Aproximadamente 88% - 96% |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Pantalla de Visualización | LCD a color de alta visibilidad |
| Grupos de Memoria | 10 grupos de almacenamiento programable |
| Funciones Especiales | Soporte MPPT para carga solar |
| Protecciones Integradas | LVP, OVP, OCP, OPP, OTP, OHP |
| Temperatura Operativa | -20°C a +85°C |
| Aplicaciones Principales | Fuentes de laboratorio, cargadores solares y bancos de prueba |
Ventajas Clave del Módulo SK120
• Topología Buck-Boost Automática: Permite regular el voltaje de salida de manera estable sin importar si la fuente de entrada es mayor o menor que el valor requerido.
• Función MPPT Solar Integrada: Optimiza de forma inteligente la extracción de energía desde paneles fotovoltaicos para la carga segura de baterías.
• Múltiples Mecanismos de Protección: Cuenta con protecciones completas configurables por software contra sobrevoltaje, sobrecorriente, subtensión y temperatura.
El dispositivo cuenta con bornes extraíbles tipo plug-and-pull para la entrada y salida de potencia, así como interfaces adicionales para sensores de temperatura y comunicación.
