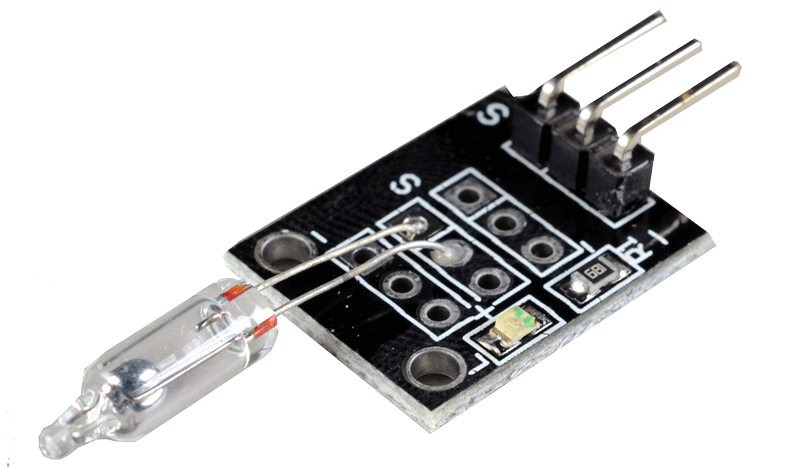

SIA-5HG Sensor de Inclinación de Mercurio en PCB
[SIA-5HG] SIA-5HG Sensor de Inclinación de Mercurio en PCB
Referencia Interna:
SIA-5HG
Módulo de inclinación KY-017 SIA-5HG
Interruptor de mercurio con LED indicador
El SIA-5HG corresponde al módulo KY-017, que utiliza una pequeña cápsula de mercurio como interruptor de inclinación e incorpora LED indicador y resistencia. Cambia su salida digital al variar la orientación, por lo que sirve para detectar vuelco, posición o movimiento lento. Puede leerse con Arduino o Raspberry Pi, aplicando antirrebote. Debido al mercurio, debe manipularse sin golpes, evitar aplicaciones infantiles y desecharse como residuo peligroso.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo equivalente | KY-017 |
| Elemento | Interruptor de mercurio |
| Alimentación | 3,3–5 V |
| Salida | Digital |
| Indicador | LED integrado |
| Respuesta | Según orientación física |
| Compatibilidad | Arduino y Raspberry Pi por GPIO |
| Características adicionales | Valor |
|---|---|
| Pines | S, + y − |
| Contacto | Mecánico mediante mercurio |
| Antirrebote | Recomendado por software |
| Restricción | Contiene material peligroso |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa detecta cambios estables, actualiza el LED de Arduino y cuenta transiciones, reduciendo falsas lecturas mediante una ventana antirrebote.
const byte SENSOR=2,LED=13;bool previo=HIGH;unsigned long cambios=0,ultimo=0;
void setup(){Serial.begin(115200);pinMode(SENSOR,INPUT_PULLUP);pinMode(LED,OUTPUT);}
void loop(){bool actual=digitalRead(SENSOR);if(actual!=previo&&millis()-ultimo>30){ultimo=millis();previo=actual;cambios++;digitalWrite(LED,!actual);Serial.print("Estado=");Serial.print(actual);Serial.print(" cambios=");Serial.println(cambios);}delay(5);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué alimentación necesita?
el SIA-5HG requiere 3,3–5 V. Utiliza una fuente estable, cableado corto y desacoplo cercano para evitar reinicios, ruido o funcionamiento impredecible.
2. ¿Cómo se conecta al controlador?
La interfaz principal es una salida digital dependiente de inclinación. Comprueba el pinout, niveles lógicos y tierra común antes de energizar o cargar el programa.
3. ¿Es compatible con Arduino Uno?
Sí, respetando tensión, corriente e interfaz. El ejemplo incluido sirve como punto de partida y deja visibles los parámetros que requieren ajuste.
4. ¿Puede utilizarse con Raspberry Pi?
Sí cuando la interfaz es compatible, pero sus GPIO toleran solamente 3,3 V; las señales mayores necesitan adaptación y protección apropiadas.
5. ¿Qué conviene revisar antes de instalarlo?
Verifica serigrafía, polaridad, revisión del PCB, posición de puentes y tensión real; módulos visualmente similares pueden incorporar circuitos o pinouts diferentes.
6. ¿Cómo se compara con SW-520D?
Frente a SW-520D, cambia la capacidad, interfaz y complejidad de integración; la elección correcta depende del proyecto, alimentación y precisión necesarias.
7. ¿Cómo se compara con un acelerómetro MPU6050?
Comparado con un acelerómetro MPU6050, ofrece un enfoque distinto en costo, rendimiento y conexiones; evalúa también disponibilidad de bibliotecas, documentación y repuestos.
8. ¿Detecta el ángulo exacto de inclinación?
No; funciona como interruptor binario y su umbral depende de orientación y montaje. Para medir grados utiliza acelerómetro o inclinómetro calibrado.
9. ¿Por qué la salida cambia varias veces?
El mercurio se mueve y rebota dentro de la cápsula durante vibraciones; aplica filtrado temporal y fija mecánicamente el módulo al equipo.
10. ¿Puede sustituirse por una opción sin mercurio?
Sí, módulos con bola conductora, interruptores MEMS o acelerómetros evitan material tóxico y pueden ofrecer mejor control del umbral durante.
